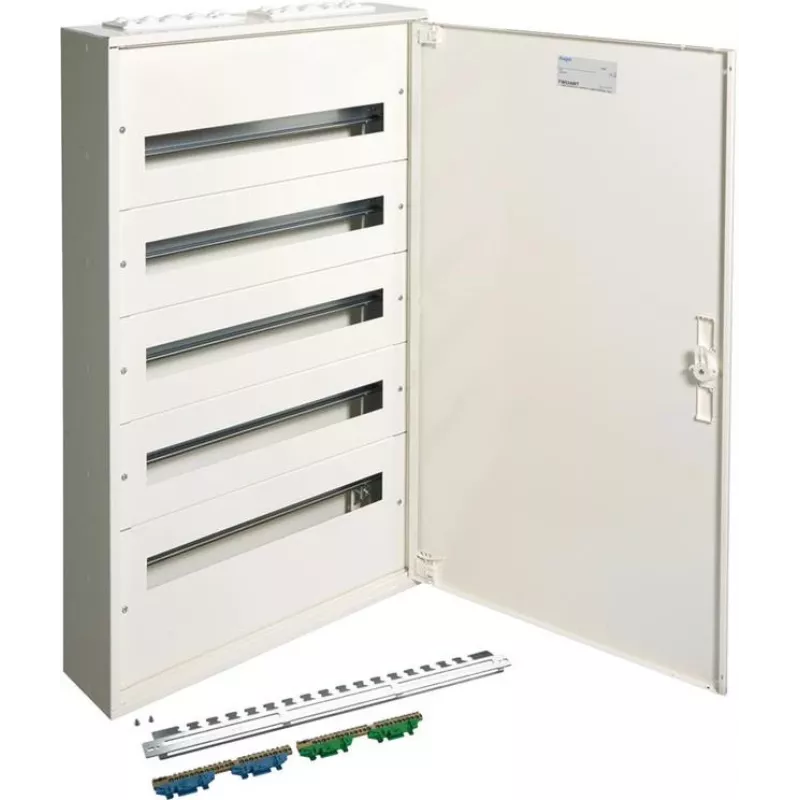

Hager FW524WT 5-realine 120-mooduliga pindmine jaotuskilp PE/N klemmidega, IP30, valge

Elektripaigaldised elu- ja ärihoonetes nõuavad jaotuskilpi, mis ühendab endas suure mahutavuse, tugeva kaitse ja lihtsa paigalduse. Hager FW524WT vastab nendele vajadustele viie rea ja 120 mooduliga korpusega, mis hoiab vooluringid organiseerituna ja kättesaadavana, järgides samas rangeid ohutusnõudeid.

Kellele see on mõeldud

See jaotuskilp on mõeldud elektrikutele ja kilpide valmistajatele, kes töötavad pindmiste paigaldistega, kus ruum ja töökindlus on kriitilise tähtsusega. See sobib projektidele, mis nõuavad mitut kaitselülitit, rikkevoolukaitselülitit ja muid modulaarseid seadmeid, alates korterelamutest kuni väikeste kontoriteni.

Peamised omadused

• Viis DIN-siini, igaüks 24 mooduliga, kokku 120 moodulikohta.
• Eelpaigaldatud PE- ja N-klemmiplokid mitme ühenduspunktiga lihtsustavad juhtmestikku ja tagavad korraliku maanduse.
• IP30 kaitseaste kaitseb tahkete osakeste eest, mis on suuremad kui 2,5 mm, sobib siseruumidesse.
• I klassi isolatsioon teraskorpuse ja läbipaistmatu terasuksega vastupidavuse ja ohutuse tagamiseks.
• Pindmine paigaldus süvisega 112 mm puhta ja integreeritud välimuse jaoks.
• Nimivool kuni 125 A ja nimipinge 230/400 V AC, vastavalt EN 61439-3 standardile.
• Mehaaniline löögikindlus IK07 ja hõõgniidi test temperatuuril 650 °C suurema vastupidavuse tagamiseks.

Tehnilised andmed

• Bränd: Hager
• Mudel: FW524WT
• MPN: FW524WT
• EAN: 3250614301001
• Ridade arv: 5
• Mooduleid reas: 24
• Moodulite kogumaht: 120
• Kaitseaste: IP30
• Isolatsiooniklass: I klass
• Paigaldusviis: Pindmine (süvistatav)
• Korpuse materjal: teras
• Ukse materjal: teras
• Ukse tüüp: läbipaistmatu
• PE/N klemmiplokid: kaasas
• Nimivool: kuni 125 A
• Nimipinge: 230/400 V AC
• Värv: valge (uks), hall (korpus)
• Standarditele vastavus: EN 61439-3
• Mehaaniline löögikindlus: IK07
• Hõõgniidi testi temperatuur: 650 °C
• DIN-siinte arv: 5
• Süvise sügavus: 112 mm

Nõuanded

Paigaldust planeerides veenduge, et seinaõõnsuse sügavus vastab 112 mm nõudele. Kasutage eelpaigaldatud PE/N klemmiplokke juhtmestiku sujuvamaks muutmiseks ja paigaldusaja lühendamiseks. Optimaalseks organiseerimiseks rühmitage vooluringid funktsiooni järgi viie rea vahel ja järgige alati kohalikke juhtmestiku eeskirju.
