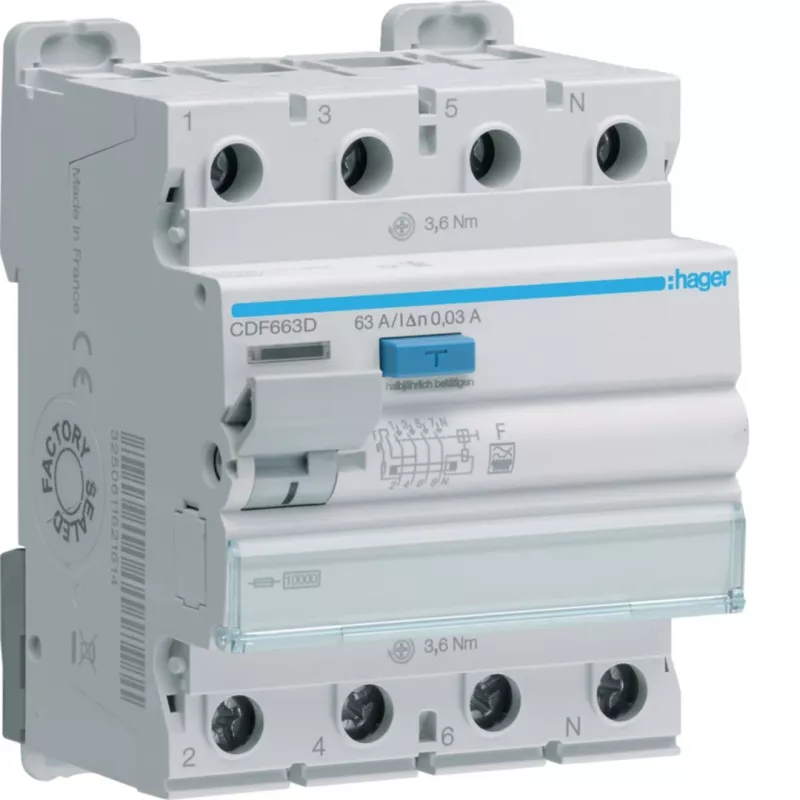

Hager CDF663D Rikkevoolukaitselüliti, 4-pooluseline, 63 A, 30 mA, Tüüp F, 10 kA

Elektrikud ja jaotuskilpide koostajad vajavad äri- ja tööstuspaigaldiste puhul sageli usaldusväärset kaitset rikkevoolude eest, eriti kohtades, kus on sagedusmuunduritega juhitavad ajamid või alalisvoolukomponentidega ühefaasilised koormused. Hager CDF663D rikkevoolukaitselüliti (RCCB) on 4-pooluseline seade nimivooluga 63 A ja väljalülitustundlikkusega 30 mA, mis on ette nähtud F-tüüpi rikkevoolude (segatud sagedused ja sile alalisvool) tuvastamiseks. Selle 10 kA väljalülitusvõime tagab ohutuse lühise tingimustes, samas kui kompaktne 4-mooduliline DIN-liistu konstruktsioon lihtsustab paigaldamist jaotuskilpidesse.

Peamised tehnilised andmed

• Pooluste arv: 4
• Nimivool (In): 63 A
• Nimirikkevool (IΔn): 30 mA
• Rikkevoolu tüüp: F (sobib vooluahelatele, kus on sagedusmuundurid, alalisvoolukomponentidega ühefaasilised koormused)
• Nimilühitusvõime (Icn): 10 kA
• Nimipinge: 230/400 V AC
• Sagedus: 50/60 Hz
• Paigaldus: DIN-liist (35 mm)
• Laius: 4 moodulit (72 mm)
• Klemmid: kruviga, ristlõige 1,5–50 mm² (jäik) / 1,5–35 mm² (painduv)
• Kaitseaste: IP20 (klemmid), IP40 (suletuna)
• Töötemperatuur: -25 °C kuni +40 °C
• Standardid: EN 61008-1, VDE 0664-10
• Elektriline vastupidavus: 10 000 tsüklit; mehaaniline vastupidavus: 20 000 tsüklit
• Löökvoolukindlus: 3 kA (8/20 µs); nimilöökpinge: 4 kV

Miks seda valida

F-tüüpi rikkevoolukaitselülitid on tänapäevastes elektripaigaldistes hädavajalikud, kuna koormused nagu pesumasinad, kliimaseadmed või muutuva kiirusega ajamid tekitavad rikkevoolusid, millel on alalisvoolukomponendid, mida tavalised A-tüüpi seadmed ei tuvasta. CDF663D pakub täiustatud kaitset elektrilöögi ja tuleohu eest, tagades vastavuse kehtivatele juhtmestiku eeskirjadele. Selle robustne konstruktsioon ja kõrged vastupidavusnäitajad tagavad pikaajalise töökindluse, vähendades hooldus- ja asenduskulusid.

Ideaalne kasutus

• Kolmefaasiliste vooluahelate kaitse, mis toidavad sagedusmuundureid, UPS-süsteeme või elektrisõidukite laadimisjaamu.
• Elamu- ja ärihoonete jaotuskilbid, kus on elektrooniliste liiteseadistega või LED-draiveritega ühefaasilised koormused.
• Tööstuslikud juhtpaneelid, mis nõuavad tundlikku maanduslekke kaitset ilma tarbetute väljalülitusteta.

Hea teada

Seade ei ole ette nähtud kasutamiseks alalisvooluvõrkudes ega pealülitina. Kontrollige alati ühilduvust ülemise kaitsevahendiga. CDF663D kuulub Hageri laia modulaarsete kaitsevahendite valikusse, tagades sujuva integreerimise teiste Hageri komponentidega. Paigaldamisel kasutage sobivaid siiniühendusi ja järgige kruviklemmide pöördemomendi spetsifikatsioone.
