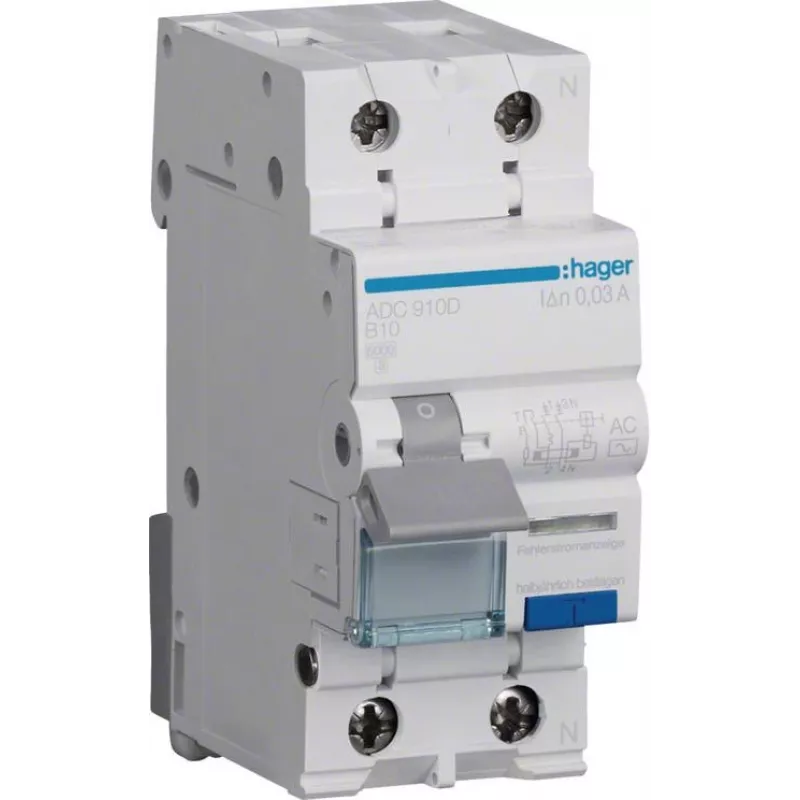

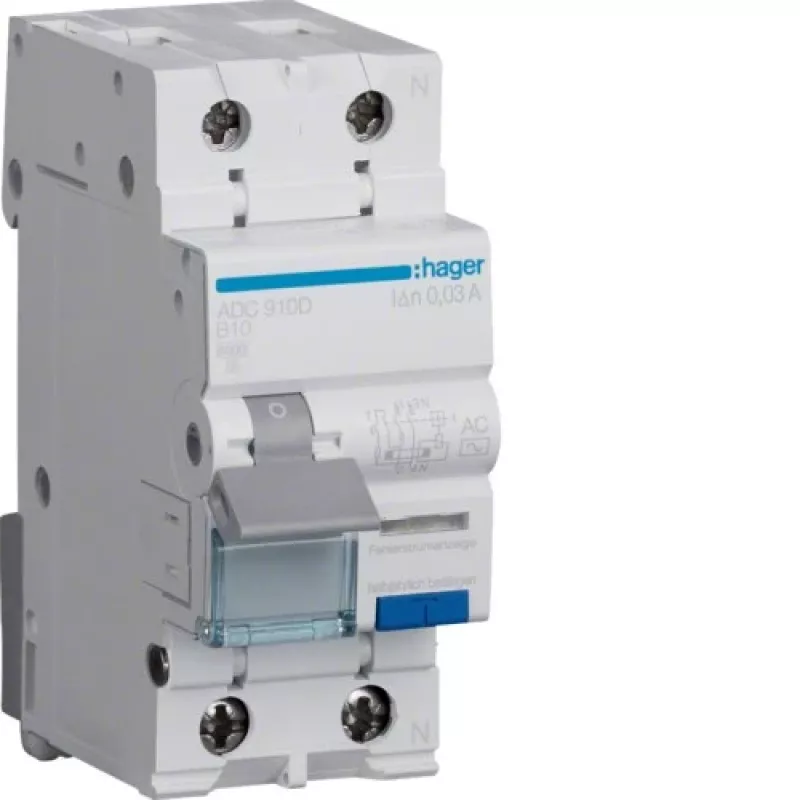

Hager ADC910D RCBO 2P 10A 30mA Type AC rikkevoolukaitselüliti ülekoormuskaitsega

Hager ADC910D RCBO on projekteeritud tagama 6 kA lühislülitusvõime, ühendades rikkevoolukaitse ja ülekoormuskaitse kompaktses 2-moodulilises DIN-liistu seadmes. Nimivooluga 10 A ja rikkevoolutundlikkusega 30 mA kaitseb see vooluringe maanduslekke ja ülekoormuse eest, tagades nii inimeste ohutuse kui ka seadmete kaitse.

Ülevaade

Hager ADC910D on 2-pooluseline RCBO (rikkevoolukaitselüliti ülekoormuskaitsega), mis on mõeldud elamute ja ärihoonete elektripaigaldistesse. Sellel on B-väljalülituskarakteristik, mistõttu sobib see ideaalselt mõõduka sisselülitusvooluga vooluringidele, nagu valgustus- ja pistikupesaahelad. Type AC rikkevoolutuvastus reageerib sinusoidaalsetele vahelduvatele rikkevooludele, pakkudes usaldusväärset kaitset elektrilöögi eest. Nimipinge 230 V AC ja sagedus 50/60 Hz tagavad laia kasutusvõimaluse.

Peamised omadused

• Kahekordne kaitse: ühendab rikkevoolukaitse (30 mA) ja ülekoormuskaitse (10 A, B-karakteristik) ühes seadmes.
• Kõrge lülitusvõime: 6 kA Icn tagab tõhusa rikkekatkestuse.
• Kompaktne disain: ainult 2 moodulit lai (35,5 mm), säästab ruumi DIN-liistul.
• Laiaulatuslik klemmivõime: vastu võtab juhtmeid 1–25 mm², painduvad või jäigad.
• Vastupidav konstruktsioon: mehaaniline vastupidavus 20 000 tsüklit ja elektriline vastupidavus 10 000 tsüklit.
• Vastavus IEC/EN 61009-1 standardile tagab ohutuse ja jõudluse.

Tehnilised andmed

• Pooluste arv: 2P
• Nimivool (In): 10 A
• Väljalülituskarakteristik: B
• Nimi rikkevool (IΔn): 30 mA
• Rikkevoolu tüüp: AC
• Nimipinge (Ue): 230 V AC
• Nimi lühislülitusvõime (Icn): 6 kA
• Sagedus: 50/60 Hz
• Paigaldusviis: DIN-liist
• Mooduli laius: 2 moodulit (35,5 mm)
• Ühendusviis: kruviklemmid
• Klemmivõime: 1–25 mm² (painduv/jäik)
• Kaitseaste: IP20 (klemmid), IP40 (esipaneel korpuses)
• Töötemperatuur: -25 kuni 40 °C
• Standardid: IEC/EN 61009-1
• Elektriline vastupidavus: 10 000 tsüklit
• Mehaaniline vastupidavus: 20 000 tsüklit
• Nimi impulsspinge (Uimp): 4 kV
• Energia piiramise klass: 3

Meie hinnang

Hager ADC910D on usaldusväärne ja ruumisäästlik RCBO, mis vastab rangetele ohutusstandarditele. Selle 10 A ülekoormuskaitse ja 30 mA rikkevoolukaitse kombinatsioon muudab selle suurepäraseks valikuks inimeste ja vooluringide kaitsmiseks kaasaegsetes paigaldistes.
