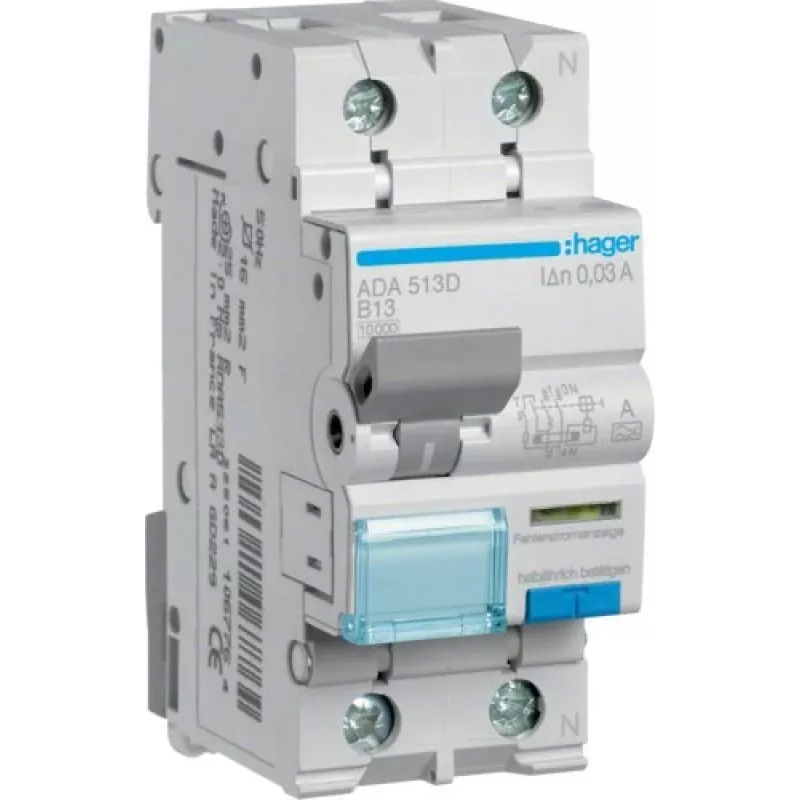

HAGER ADA513D RCBO 1P+N 13A B-kõverusega 30mA Tüüp A 10kA

Elektrikud ja kilbivalmistajad, kes töötavad elu- ja ärihoonete jaotuskilpidega, vajavad usaldusväärset seadet, mis ühendab endas rikkevoolukaitse ja liigvoolukaitse kompaktses vormis. HAGER ADA513D on 1-pooluseline + neutraalne RCBO, mis kaitseb vooluahelaid maandusrikkevoolude ja ülekoormuste eest, tagades nii isikliku ohutuse kui ka seadmete kaitse. Nimivooluga 13 A ja B-kõverusega rakendumiskarakteristikuga sobib see ideaalselt vooluahelatele mõõdukate sisselülitusvooludega, nagu pistikupesad ja valgustus kodudes ja kontorites.

Peamised tehnilised andmed

• Seadme tüüp: Rikkevoolukaitsega automaatkaitselüliti (RCBO)
• Pooluste arv: 1P+N (1-pooluseline + neutraalne)
• Nimivool (In): 13 A
• Rakendumiskarakteristik: B-kõverus
• Nimiline rikkevoolu rakendumisvool (IΔn): 30 mA
• RCD tüüp: Tüüp A (tuvastab vahelduv- ja pulseeriva alalisvoolu rikkevoolusid)
• Lühisvoolu katkestusvõime (Icn): 10 kA
• Nimipinge (Un): 230 V AC
• Sagedus: 50/60 Hz
• Paigaldustüüp: DIN-liinile
• Mooduli laius: 2 moodulit (35,6 mm)
• Kaitseaste: IP20
• Töötemperatuuri vahemik: -25 °C kuni +60 °C
• Standardid: EN 61009-1
• Klemmide mahutavus (jäik): 16 mm²
• Klemmide mahutavus (painduv): 10 mm²
• Pingutusmoment: 2,5 Nm
• Elektriline vastupidavus: 10 000 tsüklit
• Mehaaniline vastupidavus: 20 000 tsüklit

Miks valida

See RCBO ühendab kaks olulist kaitsefunktsiooni ühes seadmes, säästes ruumi DIN-liinil ja lihtsustades paigaldust. Selle Tüüp A RCD tagab usaldusväärse nii vahelduv- kui ka pulseerivate alalisvoolu rikkevoolude tuvastamise, mis on oluline kaasaegsete elektrooniliste koormuste jaoks. 10 kA katkestusvõime pakub tugevat kaitset lühise eest, samas kui B-kõverus sobib hästi vooluahelatele mõõdukate sisselülitusvooludega. HAGERi maine kvaliteedi ja EN 61009-1 vastavuse osas tagab pikaajalise usaldusväärsuse ja ohutuse.

Ideaalsed kasutusjuhud

• Pistikupesade vooluahelate kaitse elu- ja ärihoonetes
• Valgustusahelad elektrooniliste liiteseadmete või LED-draiveritega
• Vooluahelad, mis toidavad seadmeid elektrooniliste komponentidega, mis võivad tekitada pulseerivaid alalisvoolu rikkevoolusid
• Jaotuskilbid, kus ruum on piiratud ja on vaja kombineeritud kaitset

Hea teada

ADA513D on mõeldud paigaldamiseks DIN-liinile ja võtab enda alla ainult 2 moodulit (laius 35,6 mm). Selle nimipinge on 230 V AC ja see töötab sagedusel 50/60 Hz. Seadme kaitseaste on IP20, muutes selle sobivaks paigaldamiseks jaotuskilpidesse siseruumides. Klemmid võtavad vastu jäikaid juhte kuni 16 mm² ja painduvaid juhte kuni 10 mm², soovitatava pingutusmomendiga 2,5 Nm. See on testitud 10 000 elektri- ja 20 000 mehaanilisele tsüklile, tagades vastupidavuse.
