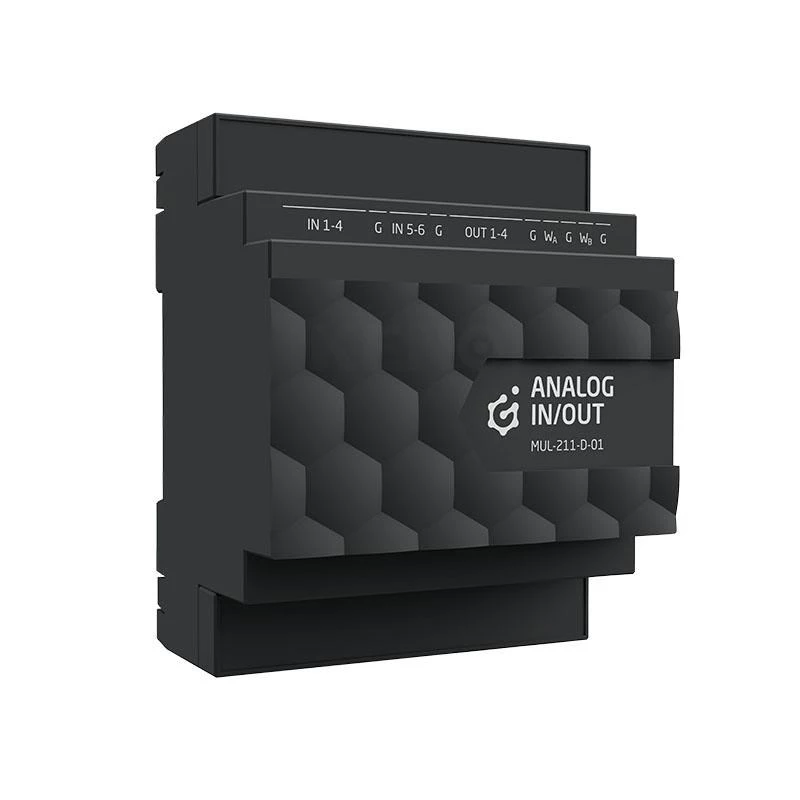

Grenton Analoogsisend- ja -väljundmoodul, 4 sisendit 2 väljundit, 1-Wire, DIN-liist, TF-Bus

Grenton MUL-211-D-01 on mitmekülgne analoogsisend- ja -väljundmoodul, mis on loodud Grentoni nutikodu süsteemi jaoks. See toetab 1-Wire siini kuni 8 DS18B20 temperatuurianduri ühendamiseks ja suhtleb TF-Bus protokolli kaudu. Moodulil on 4 analoogsisendit (0-10V, 4-20mA, NTC 10kΩ, PT1000, DS18B20) 12-bitise eraldusvõimega ja 2 analoogväljundit (0-10V) 10-bitise eraldusvõimega. See paigaldatakse DIN-liistule, võtab enda alla 2 DIN-moodulit (umbes 35 mm) ja toiteallikaks on 24V DC, maksimaalse voolutarbega 2W. Töötemperatuuri vahemik on -10°C kuni +50°C, kaitseaste IP20.

Eelised

See moodul pakub paindlikku analoogsignaalide hankimist ja juhtimist, toetades mitut anduritüüpi, sealhulgas temperatuuriandureid 1-Wire kaudu. Selle kompaktne DIN-liistu disain säästab ruumi elektrikilpides ning TF-Bus suhtlus tagab usaldusväärse integreerimise Grentoni süsteemiga.

Sobib kasutamiseks

• Nutikodu automaatikasüsteemid
• Hoone haldus ja juhtimine
• Tööstuslik analoogsignaalide jälgimine
• Temperatuuri mõõtmine DS18B20 anduritega

Peamised tehnilised andmed

• Toote tüüp: Analoogsisend-/väljundmoodul
• Brändi ühilduvus: Grentoni nutikodu süsteem
• Sideprotokoll: TF-BUS
• Paigaldusviis: DIN-liist
• Analoogsisendite arv: 4
• Analoogsisendi tüübid: 0-10V, 4-20mA, NTC 10kΩ, PT1000, DS18B20 (1-Wire kaudu)
• Analoogsisendi eraldusvõime: 12-bit
• Analoogväljundite arv: 2
• Analoogväljundi tüüp: 0-10V
• Analoogväljundi eraldusvõime: 10-bit
• 1-Wire siini tugi: Jah
• 1-Wire siini maht: Kuni 8 DS18B20 andurit
• Toiteallikas: 24V DC
• Maksimaalne voolutarve: 2W
• Töötemperatuur: -10°C kuni +50°C
• Kaitseaste: IP20
• Mooduli laius: 2 DIN-moodulit (umbes 35 mm)

Soovitused

Optimaalse jõudluse tagamiseks kasutage Grentoni TF-Bus ühilduvate kontrollerite ja sertifitseeritud 24V DC toiteallikatega. Veenduge korralikus DIN-liistu paigalduses ning vältige kokkupuudet niiskuse või äärmuslike temperatuuridega.
