GPS-vastuvõtja moodul USB Navilock NL-852EUSB

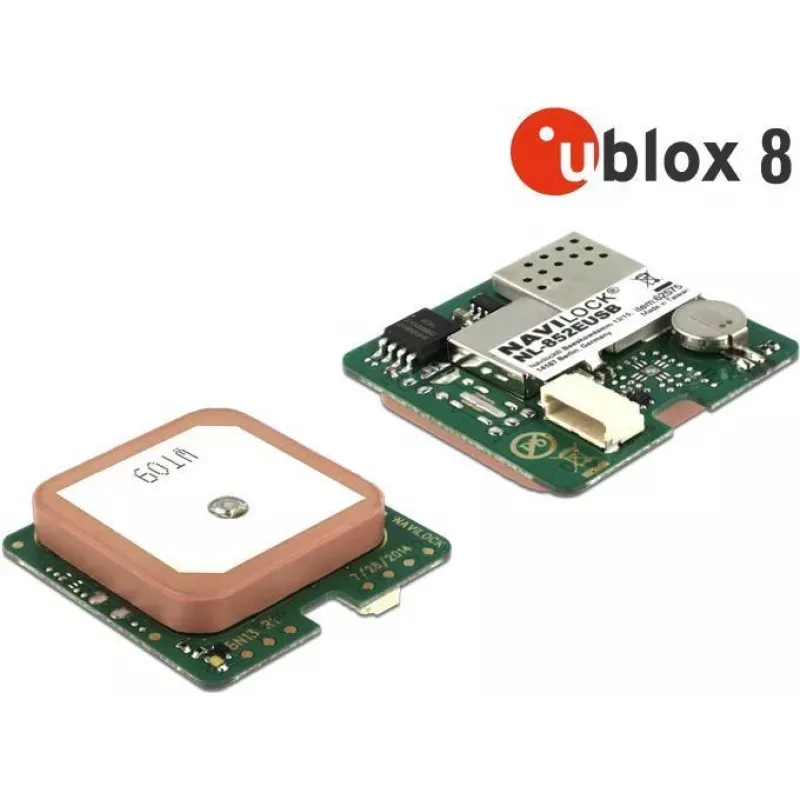

Navilock NL-852EUSB on kompaktne USB GNSS-vastuvõtja moodul, millel on integreeritud plaasterantenn ja varuaku. See u-blox 8 UBX-M8030-KT kiibistikul põhinev USB 2.0 seade võtab vastu signaale mitmest satelliidisüsteemist, võtab samaaegselt vastu kuni 72 satelliiti ja sobib navigatsiooni- ning asukohapõhiste rakenduste jaoks, mis nõuavad kaasaskantavat ja lihtsalt paigaldatavat positsioneerimisriistvara.

Eelised

Moodul toetab mitme GNSS-süsteemi vastuvõttu (GPS, GLONASS, BeiDou/COMPASS, Galileo, QZSS) ja SBAS-parandusi (WAAS, EGNOS, QZSS, MSAS) parema täpsuse saavutamiseks. See pakub suurt tundlikkust (–167 dBm), kiireid uuendussagedusi (kuni 18 Hz ühe GNSS-i ja 10 Hz mitme GNSS-i korral), madalat energiatarvet (max 45 mA) ja standardset USB 2.0 ühendust automaatsete andmeedastuskiirustega kuni 115200 bps. Oleku LED näitab GPS-i olekut ja kiiremate positsioonilahenduste jaoks toetatakse AssistNow võrguühendusega/võrguühenduseta režiime.

Sobib

• Kaasaskantavad navigatsiooni- ja kaardistusseadmed
• Asukohapõhised teenused ja telemaatika
• Manussüsteemid ja asjade interneti rakendused, mis vajavad USB GNSS-sisendit
• Väliandmete kogumine ja pihuarvuti positsioneerimisvahendid

Peamised tehnilised andmed

• Pistik: WTB USB 2.0
• Kiibistik: u-blox 8 UBX-M8030-KT
• Sagedused: GPS L1 1575,4200 MHz; GLONASS L1 1602 (k × 0,5625) MHz; BeiDou B1 1561,0980 MHz; Galileo E1 1575,4200 MHz; QZSS L1 1575,4200 MHz
• Maksimaalselt jälgitavaid satelliite: 72
• Protokollid: NMEA 0183 (GGA, GSA, GSV, RMC, VTG)
• Uuendussagedus: ühe GNSS-i korral 18 Hz; mitme GNSS-i korral 10 Hz
• Tundlikkus: –167 dBm
• Positsioneerimistäpsus: 2,5 m CEP; 2,0 m CEP SBAS-iga
• Toide: 5 V USB-toide; maksimaalne voolutarve 45 mA
• Töötemperatuur: −40 °C kuni 85 °C (ilma akuta); −20 °C kuni 60 °C (akuga)
• LED-indikaator GPS-i oleku jaoks
• Mõõtmed (P × L × K): u 30 × 30 × 7,9 mm

Kasutamine

Ühendage Navilock NL-852EUSB arvuti või manussüsteemi USB 2.0 porti. Installige vajalikud draiverid või laske operatsioonisüsteemil laadida sobiv USB-jadadraiver. Konfigureerige vastuvõtutarkvara lugema NMEA 0183 lauseid (GGA, GSA, GSV, RMC, VTG) soovitud andmeedastuskiirusel (automaatne edastuskiirus kuni 115200 bps). Parima jõudluse tagamiseks asetage moodul kohta, kus plaasterantennil on vaba vaade taevale, ja lubage AssistNow või SBAS, kui rakendus neid toetab.

Soovitused

Usaldusväärsete lahenduste ja optimaalse täpsuse saavutamiseks kinnitage moodul varjestamata taevavaatega, vältige metallkorpuste varjestust ning lubage SBAS- või AssistNow-teenused, kui need on saadaval. Laske vastuvõtjal pärast esmast sisselülitamist läbida külmkäivitus (u 26 sekundit) esmakordse asukoha määramiseks.
