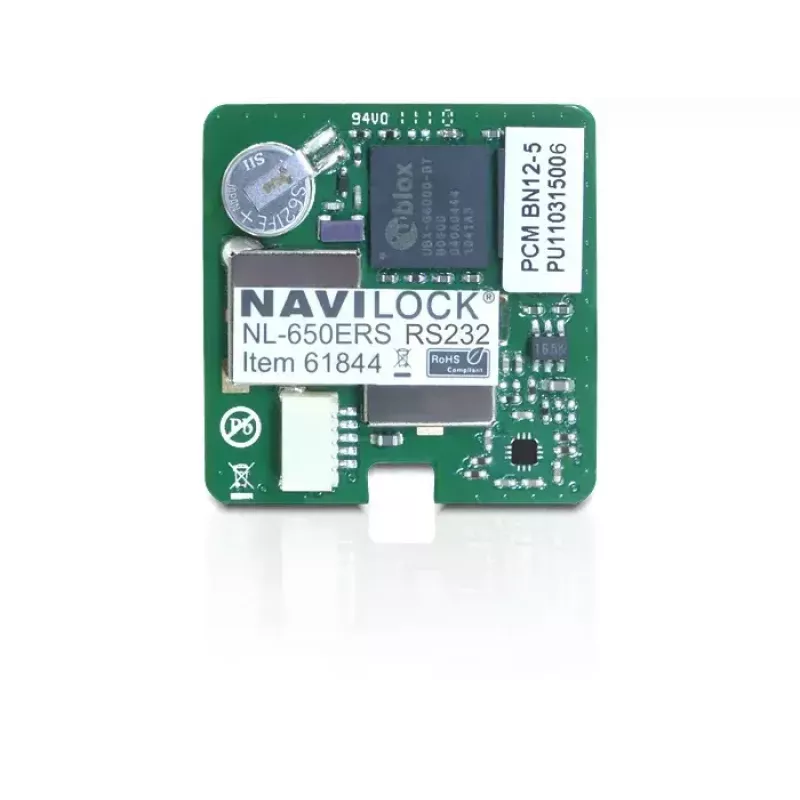

GPS-vastuvõtja moodul Navilock NL-650ERS — jadaliides, 50 kanalit, tundlikkus -160 dBmW, 5 V, 30×30×7,9 mm

Navilock NL-650ERS on kompaktne GPS-vastuvõtja moodul, mis on loodud GNSS-asukohaandmete edastamiseks jadaliidese kaudu. Moodul toetab kuni 50 jälgimiskanalit ja saavutab tundlikkuse −160 dBmW, muutes selle sobivaks piiratud või nõrga signaaliga keskkondades. Seade töötab 5 V toitepingega ja selle väike mõõde on 30 × 30 × 7,9 mm, võimaldades integreerimist manussüsteemidesse, telemeetriaseadmetesse, jälgijatesse ja kohandatud elektroonikasse, mis nõuavad usaldusväärset satelliidipositsioneerimist ja ajastusteavet.

Eelised

NL-650ERS ühendab kõrge tundlikkuse ja mitmekanalilise jälgimise kompaktses paketis, pakkudes stabiilset satelliidiühendust ja pidevat jälgimist isegi keerulistes vastuvõtutingimustes. Selle jadaliides lihtsustab integreerimist mikrokontrollerite ja tööstuskontrolleritega, samas kui madal profiil võimaldab paigaldamist ruumipiiranguga rakendustesse. Mooduli elektrilised omadused on ühilduvad standardsete 5 V loogikakeskkondadega, vähendades vajadust täiendava nivoo nihutamise või toitemuundamise järele, kui seda kasutatakse tavaliste manussüsteemide platvormidega.

Sobib

• Manustatud navigatsioonisüsteemid sõidukites ja droonides
• Vara jälgimine ja telemeetriaseadmed
• Ajastus ja sünkroniseerimine tööstuskontrollerite jaoks
• Kohandatud elektroonika ja prototüüpimine mikrokontrolleritega

Peamised tehnilised andmed

• Kanalite arv: 50 jälgimiskanalit samaaegseks satelliidi vastuvõtuks
• Vastuvõtja tundlikkus: −160 dBmW nõrga signaali korral
• Liides: Jadaliidesühilduvus UART-põhiste süsteemidega
• Toitepinge: 5 V tööpinge
• Mõõtmed: 30 × 30 × 7,9 mm kompaktne mooduli suurus
• Tüüpilised rakendused: asukoha määramine, navigatsiooniandmete väljund, ajastus

Kasutamine

Ühendage NL-650ERS hostkontrolleriga, kasutades jadaliidese liine andmete ja konfiguratsiooni jaoks ning tagage stabiilne 5 V toide. Asetage moodul vaba vaatega taevasse või sobiva antenniühendusega, et tagada optimaalne satelliidi vastuvõtt. Kasutage jadalingi kaudu tavalisi NMEA- või tootjapõhiseid lauseid asukoha, kiiruse ja ajaandmete lugemiseks. Seadistage uuendamissagedusi ja väljundsõnumeid mooduli käsukomplekti abil vastavalt rakenduse vajadustele. Järgige hostdisainis soovitatud sidestus- ja maandustavasid, et minimeerida elektrimüra ja tagada usaldusväärne side.

Soovitused

Parima jõudluse saavutamiseks paigaldage moodul kohta, kus on takistusteta vaade taevasse ning eemal suurtest metallobjektidest või raadiosageduslike müraallikatest. Kasutage sobivat välist antenni, kui paigalduskeskkond piirab otsest taevavaadet. Enne mooduli toite sisselülitamist kontrollige jadapinge tasemeid ja maandust, et vältida liidese kahjustusi. Tööstussüsteemidesse integreerimisel arvestage külmkäivituse satelliidi hõivamise ajaga ning kaaluge abistatud GNSS-i või perioodilisi soojkäivitusi, et vähendada esimese fikseerimise aega, kui see on saadaval.
