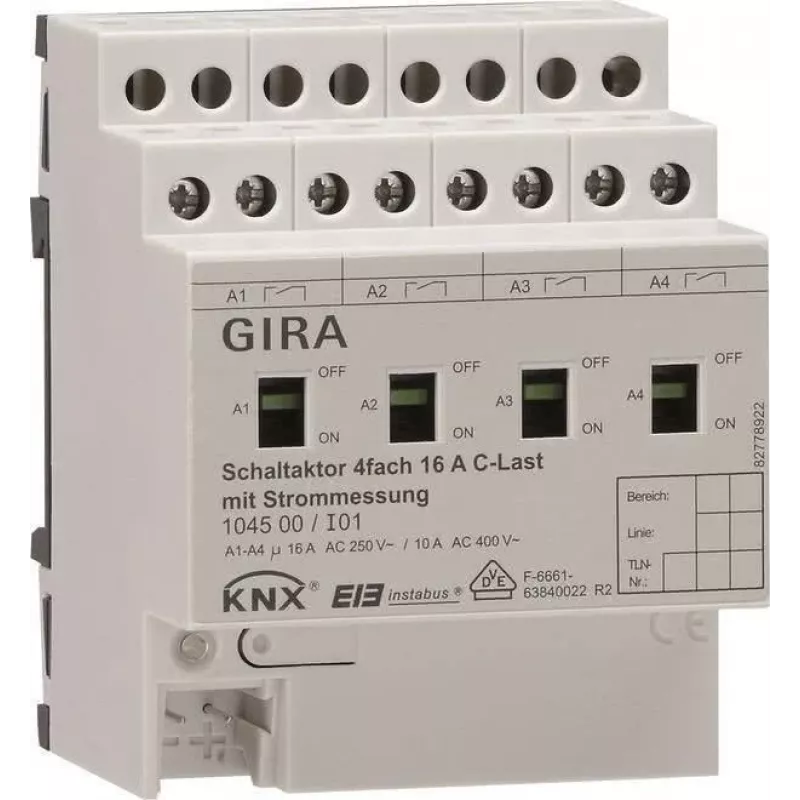

GIRA lülitusaktuaator 4-kanaliline DIN-liinile KNX/EIB 16A C-koormus 104500

Mitme valgustusahela või koormuse haldamine KNX hooneautomaatikasüsteemis nõuab sageli eraldi aktuaatoreid, mis suurendab keerukust ja kulusid. GIRA lülitusaktuaator 4-kanaliline DIN-liinile KNX/EIB 16A C-koormus 104500 ühendab neli sõltumatut lülituskanalit ühte kompaktsesse moodulisse, lihtsustades paigaldust ja pakkudes samal ajal vastupidavat jõudlust takistuslike, induktiivsete ja mahtuvuslike koormuste jaoks. Selle C-koormuse võimekus tagab usaldusväärse lülitamise ka keerukate koormuste, nagu LED-draiverid või luminofoorlampide ballastid, korral.

Kellele see mõeldud on

See aktuaator on ideaalne elektrikutele, süsteemiintegraatoritele ja hooneautomaatika spetsialistidele, kes vajavad usaldusväärset ja ruumisäästlikku lahendust valgustuse, kütte või muude elektriliste koormuste juhtimiseks elu- või ärihoonete KNX-paigaldistes. See sobib projektidele, kus DIN-liini ruum on piiratud, kuid vajatakse suurt lülitusvõimsust.

Peamised omadused

• Neli sõltumatut lülitusväljundit, igaüks 16 A (AC1, C-koormus) mitmekülgseks koormuse käsitlemiseks.
• Toetab takistuslikke, induktiivseid ja mahtuvuslikke koormusi, sealhulgas LED-valgustust ja elektroonilisi ballaste.
• Käsitsi juhtimine surunuppude kaudu ja selge LED-oleku näidik hõlpsaks kasutuselevõtuks ja tõrkeotsinguks.
• Kompaktne 4 TE (72 mm) DIN-liini korpus säästab väärtuslikku jaotuskeskuse ruumi.
• Täiustatud KNX-funktsioonid: lülitamine, stseenijuhtimine, ajafunktsioonid, loogikaoperatsioonid ja keskjuhtimiskäsud.
• Elektrooniline lühise- ja ülekoormuskaitse tagab pikaajalise töökindluse.
• Seadistatakse ETS-tarkvaraga, ühilduv kogu KNX-ökosüsteemiga.

Tehnilised andmed

• Siinisüsteem: KNX/EIB (TP)
• Väljundite arv: 4
• Lülitusvõimsus väljundi kohta: 16 A (AC1, C-koormus)
• Nimikoormuspinge: 250 V AC, 50/60 Hz
• Siini tööpinge: 21-30 V DC
• Paigaldus: DIN-liin (REG), laius 4 TE (72 mm)
• Ühendus: kruviklemmid, max kaabli ristlõige 4 mm² (ühejuhtmeline), 2,5 mm² (peenjuhtmeline)
• Kaitseaste: IP20
• Töötemperatuur: -5 °C kuni +45 °C
• Siini voolutarve: max 10 mA
• Sertifikaadid: CE, KNX

Nõuanded

Paigaldamisel veenduge, et aktuaator on paigaldatud piisava ventilatsiooniga jaotuskeskusesse ja et koormusvool ei ületa 16 A kanali kohta. Kasutage kasutuselevõtu ajal käsitsi surunuppe juhtmestiku kontrollimiseks enne KNX-rakenduse allalaadimist. Mahtuvuslike koormuste puhul kaaluge võimsuse vähendamist, kui mitut kanalit kasutatakse samaaegselt kõrgel ümbritseval temperatuuril.
