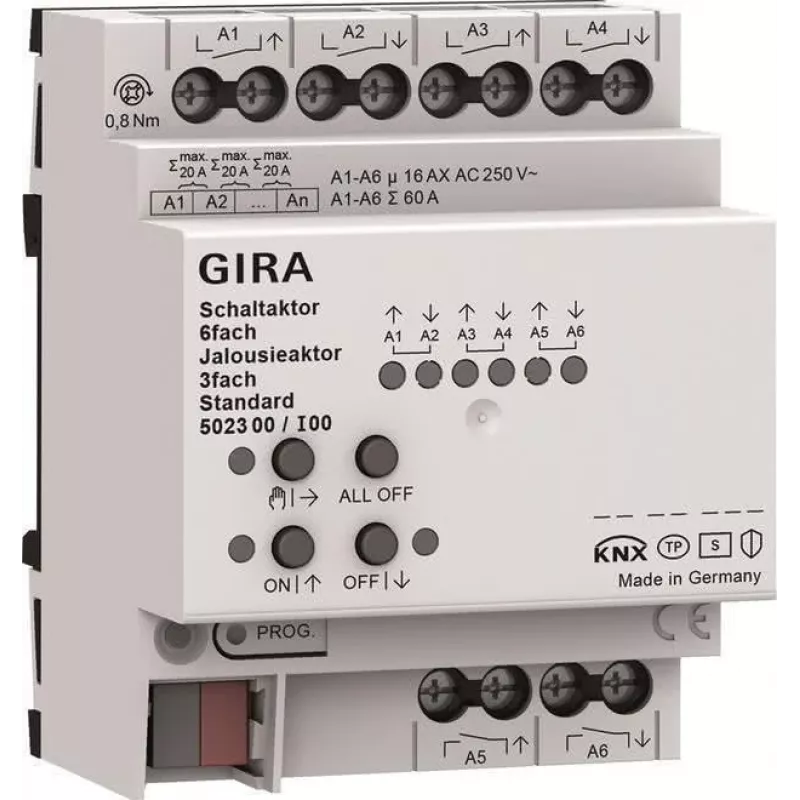

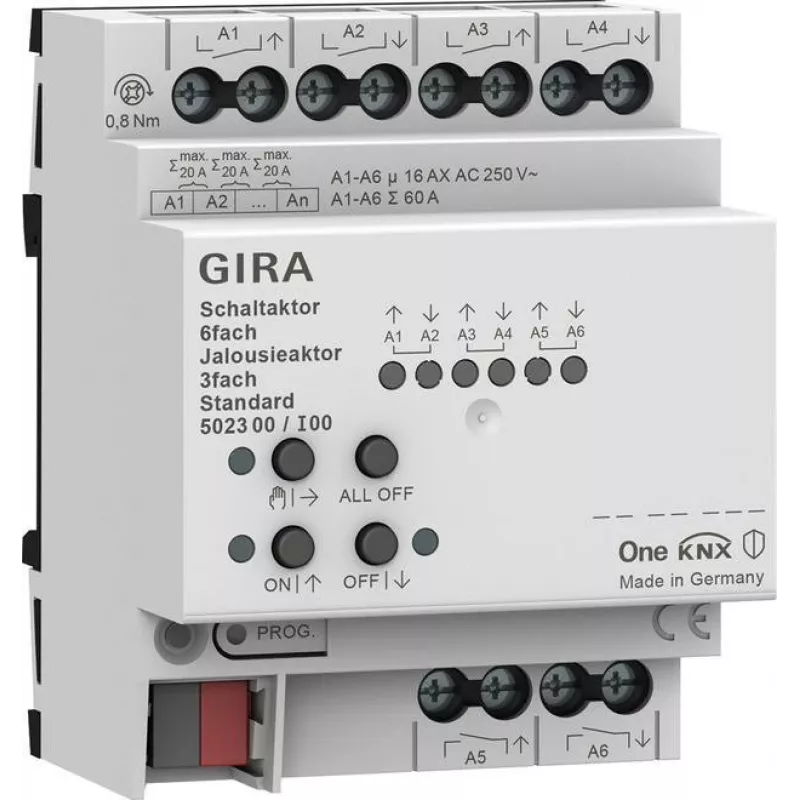

Gira lüliti- ja rulooajam 6f/3f 16 A 502300

Gira 502300 ühendab kuus sõltumatut lülituskanalit ja kolm ruloode/kardinate kanalit ühte 4-moodulilisse DIN-liistule kinnitatavasse seadmesse, pakkudes KNX-paigaldistele ruumi säästvat võimalust juhtida nii valgustust kui ka mootoriga ruloosid ühest ajamist. Erinevalt eraldi lülitus- ja rulooajamitest vähendab see seade juhtmestikku ja siiniseadmete arvu, säilitades samal ajal esipaneelil käsitsi ülekirjutamise nupud testimiseks ja kasutuselevõtuks.

Esiletõstmised

• 6 lülituskanalit, igaüks 16 A takistuslikele koormustele kuni 3680 W 230 V AC juures
• 3 ruloode/kardinate kanalit 230 V AC mootoritele, igaüks kuni 1380 VA
• Käsitsi juhtimine otse seadmel olevate nuppude kaudu
• Integreeritud loogikafunktsioonid: stseenid, ajafunktsioonid, trepivalgustus
• Oleku tagasiside KNX-siini kaudu
• Ülekoormuskaitse kanali kohta
• Kompaktne 4 TE (DIN-moodulit) laius DIN-liistule kinnitamiseks

Igapäevases kasutuses

Täielikult ETS-i kaudu konfigureeritav ajam reageerib KNX-telegrammidele lülitamise, ruloode positsioneerimise, lamellide reguleerimise ja stseenide tagasikutsumise jaoks. Käsitsi nupud võimaldavad kohalikku juhtimist paigaldamise ajal või siini rikke korral. Kruviklemmid võtavad vastu jäikaid või painduvaid juhtmeid ning seade saab toite ainult KNX-siinist (21–30 V DC), seega pole vaja abitoiteallikat.

Täielikud tehnilised andmed

• Siinisüsteem: KNX
• Funktsionaalsus: lülitamine, ruloode/kardinate juhtimine
• Lülituskanalite arv: 6
• Ruloode/kardinate kanalite arv: 3
• Maksimaalne lülitusvool kanali kohta: 16 A
• Maksimaalne lülitusvõimsus (takistuslik koormus) kanali kohta: 3680 W 230 V AC juures
• Maksimaalne lülitusvõimsus (mootori koormus) kanali kohta: 1380 VA
• Paigaldustüüp: DIN-liist
• Mooduli laius: 4 TE (DIN-moodulit)
• Toitepinge: KNX-siini pinge (21–30 V DC)
• Väljundpinge: 230 V AC
• Käsitsi juhtimine: jah, seadmel olevate nuppude kaudu
• Ühenduse tüüp: kruviklemmid
• Kaitseaste: IP20
• Töötemperatuur: 0 kuni +45 °C
• Integreeritud loogikafunktsioonid: jah (stseenid, ajafunktsioonid, trepivalgustus)
• Oleku tagasiside: jah, KNX-siini kaudu
• Ülekoormuskaitse: jah

Lõplik märkus

Projektidele, kus nii valgustus kui ka rulood tuleb automatiseerida ühel KNX-liinil, pakub 502300 praktilist tasakaalu kanalite arvu ja paneeli ruumi vahel.
