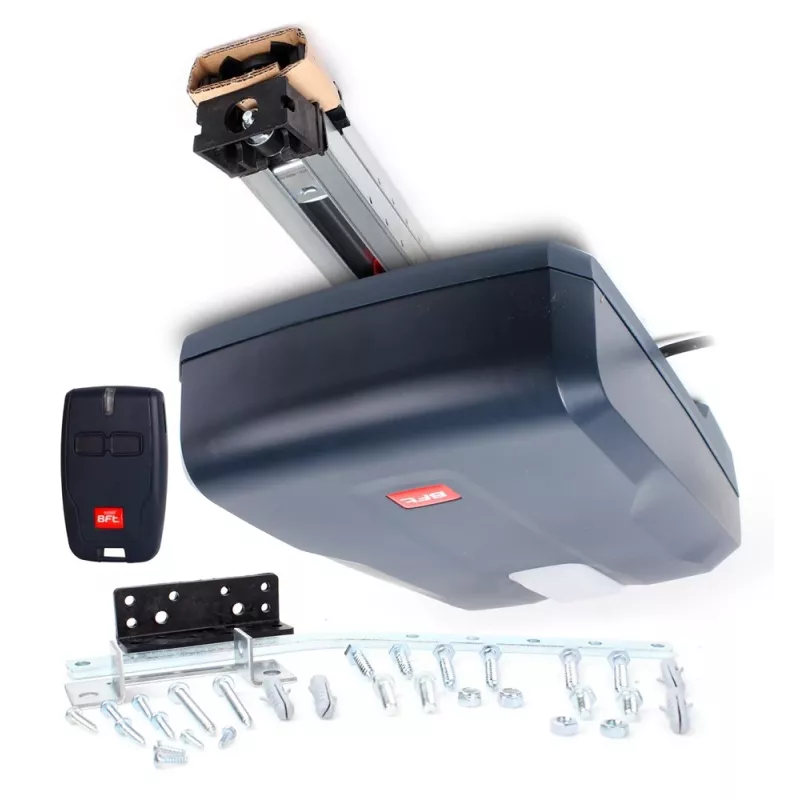

Garaažiukse ajam BFt Botticelli BT 850 35 — mootoriseade sektsioon- ja tõstukustele, elamu- ja väikeäriline kasutus

BFt Botticelli BT 850 35 on 24 V mootoriseade, mis on mõeldud sektsioon- ja tõstukustega garaažiustele elamu- ja väikeärilistes tingimustes. Seade arendab tõmbejõudu 850 N ja sobib kuni 13 m² pinnaga ustele. See toetab intensiivset kasutust ja saavutab avamiskiiruse kuni 210 mm/s kettliistuga ja kuni 240 mm/s rihmliistuga. Asendi tuvastamist teostab enkooder koos mehaanilise avamispiirikuga; seade sisaldab mehaanilist lukustust ja terastrossist või -kaablist vabastusmehhanismi hädaolukorraks.

Eelised

Ajam ühendab 24 V suure jõudlusega mootori mikroprotsessoripõhise pöördemomendi haldusega (D-Track), et tagada ühtlane ja kohanduv tõukejõud avamise ja sulgemise ajal, säilitades ohutu töö hoolimata temperatuurikõikumistest või mehaanilisest kulumisest. Paigaldamist kiirendab Autoset'i kiirhäälestusprotseduur ning programmeerimine on võimalik EElinki kaudu. Täisekraaniga juhtseadmega mudelid saavad integreerida sissemurdmisvastase funktsiooni ja juhtelektroonika võib toimida juhtmega valvesüsteemi keskseadmena. U-Link ühilduvus ja kloonimistugi ühilduvatele pultidele lihtsustavad integreerimist ja kaugteenindust.

Sobib

• Elamu sektsioongaraažiustele
• Väikeärilistele tõstuk- või sektsioonustele
• Tihedat igapäevast liikumist nõudvatele asukohtadele

Peamised tehnilised andmed

• Pinge: 24 V
• Tõmbejõud: 850 N
• Maksimaalne uksepind: 13 m²
• Avamiskiirus (kettliist): kuni 210 mm/s
• Avamiskiirus (rihmliist): kuni 240 mm/s
• Võimsustarve: 200 W (0,5 W ooterežiimil)
• Igapäevaste töötsüklite arv (60° juures): 50
• Piirituvastus: enkooder pluss mehaaniline avamispiirik
• Aeglustamine lähenemisel: jah
• Lukustus: mehaaniline
• Vabastusmehhanism: terastross või -kaabel
• Löögireaktsioon / jõuhaldus: D-Track
• Kaitseaste: IP20
• Töötemperatuuri vahemik: -20 ÷ 60 °C
• Ühendatavus ja kaugprogrammeerimise tugi: U-Link, EElink

Kasutusjuhend

Paigaldage mootoriseade garaažiuksele, järgides tootja mehaanilisi ja elektrilisi juhiseid, tagades valitud liistu (kett- või rihmliistu) õige joondamise ja kindla mehaanilise lukustuse. Kasutage Autoset'i kiirhäälestusprotseduuri või ühendage pihuprogrammeerija EElinki kaudu, et seadistada liikumispiirangud, kiirused ja ohutusparameetrid. Siduge ühilduvad kaugjuhtimispuldid kloonimisfunktsiooni abil, kui see on saadaval, ja määrake juurdepääsutunnused juhtseadme liidese kaudu. Kui mudel sisaldab valvesüsteemi võimekust, konfigureerige sissemurdmisvastased parameetrid täisekraaniga juhtseadmel ja vajaduse korral ühendage juhtplokk juhtmega valvesüsteemiga vastavalt paigaldusjuhistele.

Soovitused

Teostage perioodilist hooldust, sealhulgas kontrollige liistu, ajamikomponente, vabastuskaablit ja mehaanilist lukku. Varundage püsivara ja konfiguratsioon EElinki kaudu ning veenduge, et paigalduse ja kogu juhtmestiku teostaks kvalifitseeritud tehnik vastavalt kohalikele ohutusnõuetele.
