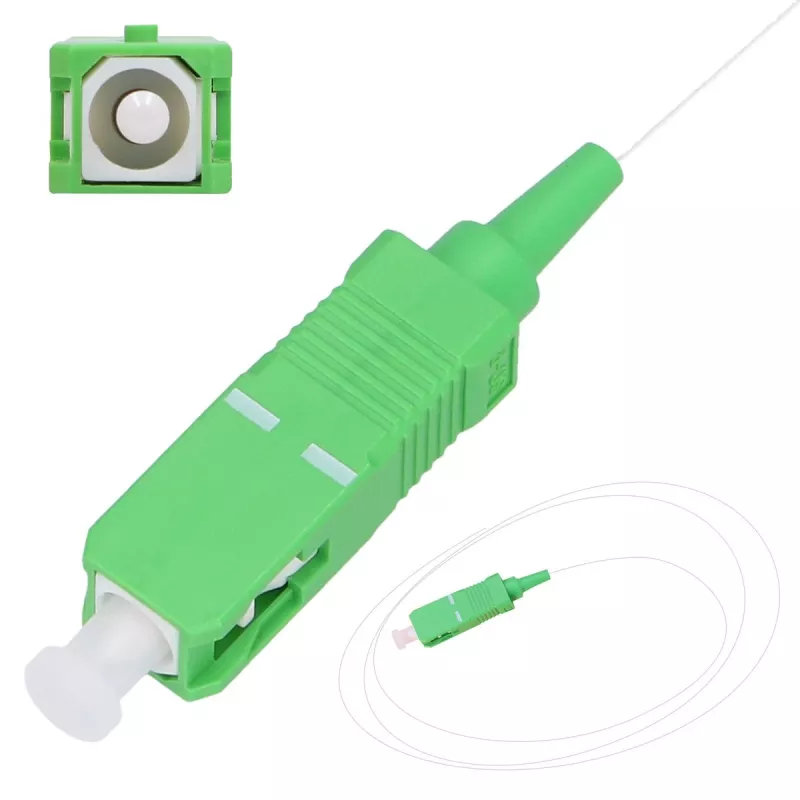

FTTH fiiberoptiline sabakaabel Extralink EX.19126 — 1.5 m, G.652D, SC kuni sabale, täisdupleks

Extralink EX.19126 on FTTH fiiberoptiline sabakaabel, mis on mõeldud ühemoodilisteks paigaldisteks. Kaabel on 1,5 m pikk ja kasutab G.652D ühemoodilist kiudu 250 µm puhverdatud kiukonstruktsiooniga. Üks ots on lõpetatud SC konnektoriga ja teine ots on paljas sabaliide, mis on ette valmistatud kiu sulaliitmiseks, korraldatud täisdupleksi tööks. Kaabel on ette nähtud siseruumidesse ja kontrollitud välistingimustesse magistraalmarsruutimiseks, kus on vaja usaldusväärset ühemoodilist ülekannet ja kompaktset lõpetust.

Eelised

Sabaliide tagab G.652D kiu omaduste tõttu madala sisestuskadu ja ühtlase ühemoodilise jõudluse. Selle SC konnektor pakub standardset, hõlpsasti paigaldatavat liidest jaotusseadmete ja optiliste seadmete jaoks. 1,5 m pikkus tasakaalustab paindlikkust sulatamise ja paneeli juurdeviimise ajal, piirates samal ajal liigset kiunõtku. 250 µm puhverdatud kiud lihtsustab käsitsemist ja ettevalmistamist sulaliitmiseks, vähendades paljudes paigaldusstsenaariumides vajadust täiendava puhverdamise või ümbrise järele.

Sobiv

• FTTH liitumise ja magistraalkiudude sulatamiseks ja lõpetamiseks
• Jaotuspaneeli ja jaotusraami ühendused elamutes ja mitme korteriga hoonetes
• Siseruumide magistraalliinid ja kontrollitud välistingimuste torud
• Laborikatsetused ja lühikesed välihüppaja rakendused

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline G.652D
• Pikkus: 1,5 m
• Konnektor: SC ühes otsas, sabaliides teises otsas
• Konfiguratsioon: täisdupleks
• Kiu kate/puhver: 250 µm

Kasutamine

Valmistage sabaliide ette, eemaldades 250 µm puhvri vastavalt sulatusseadme tootja juhistele, puhastage kiud sobivate lahustega ja lõigake see määratud pikkusele sulatusprotsessi jaoks. Joondage ja sulatage sabaliide paigaldatud optilise kiuga, seejärel kaitske splaissi vastavalt paigalduse nõuetele termokahaneva toru või splaissaluse abil. Suunake SC-lõpetatud ots jaotuspaneeli või aktiivseadme juurde ja kinnitage see vabasse SC adapteri pessa, järgides painutusraadiuse piiranguid ja tõmbekoormuse vältimise tavasid kogu paigalduse vältel.

Soovitused

Käsitsege 250 µm kiudu ettevaatlikult, et vältida mikropainutusi; säilitage soovitatav minimaalne painutusraadius ja kasutage sobivat splaisskaitset. Enne lõplikku ühendamist kontrollige SC konnektori kiu otspinna kvaliteeti kontrollmikroskoobiga. Hoidke ja marsruutige sabaliide pikaajalisteks rakendusteks kaitsetorudes või -salvedes.
