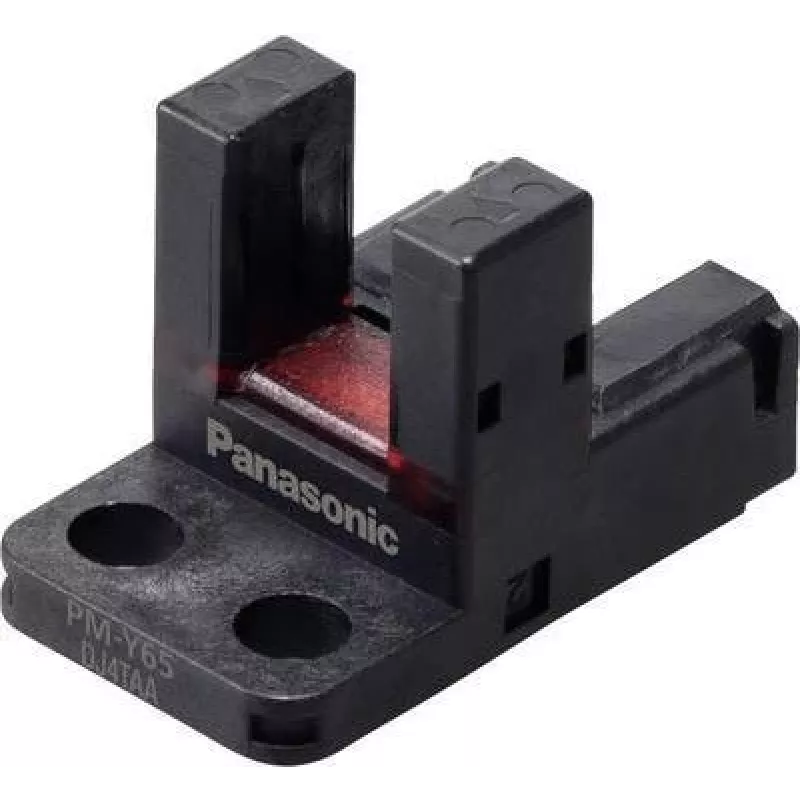

Fotoelektriline kahvelsensor Panasonic PM-Y65-P, Y-tüüpi kahvel, 5–24 V alalisvool, valgus peal/pime peal

Panasonic PM-Y65-P on Y-tüüpi fotoelektriline kahvelsensor, mis on mõeldud täpseks objektituvastuseks automaatika- ja materjalikäitlusrakendustes. Kompaktne kahvelprofiil tagab kitsa tuvastuspilu, mis tuvastab väikseid detaile, silte, servi ja sarnaseid sihtmärke tootmisliinidel ning korje- ja paigaldussüsteemides. Andur ühildub 5–24 V alalisvoolu toiteallikaga ja toetab nii valgus-peal kui ka pime-peal ümberlülitusrežiime, et need vastaksid erinevatele juhtimisloogika nõuetele.

Eelised

Y-tüüpi kahvelkonstruktsioon tagab stabiilse ja korratava õhukeste või väikeste esemete tuvastuse ilma kontaktita. Lai toitepingevahemik 5–24 V alalisvoolu lihtsustab integreerimist levinud juhtpingetega. Valitav valgus-peal ja pime-peal töörežiim tagab ühilduvuse erinevate PLC-sisendite ja anduriahelatega. Kompaktne, kahvelkujuline korpus hõlbustab kinnitamist kitsastes kohtades ja konveierijuhikutel, kus külgmine juurdepääs on piiratud.

Sobib

• Väikeste komponentide ja detailide tuvastamiseks kooste- ning korje- ja paigaldusseadmetes
• Siltide olemasolu ja servade tuvastamiseks pakendamis- ja materjalikäitlusliinidel
• Õhukeste materjalide, ribade ja substraatide loendamiseks või positsioneerimiseks
• Integreerimiseks automaatikasüsteemidesse, mis nõuavad kontaktivaba tuvastust kitsastes kohtades

Peamised spetsifikatsioonid

• Anduri tüüp: fotoelektriline kahvel (Y-tüüp)
• Toitepinge: 5–24 V alalisvool
• Ümberlülitusrežiimid: valgus-peal ja pime-peal valitav
• Tuvastusformaat: läbiv kiirega kahvelpilu külgnevaks tuvastuseks
• Sihtmärgid: väikesed detailid, sildid, servad, õhukesed materjalid

Kasutamine

Paigaldage andur nii, et sihtmärk läbib kahvelpilu ja ühtib emitteri ning vastuvõtjaga. Ühendage seade 5–24 V alalisvoolu toiteallikaga ja juhtige väljund juhtsisendisse vastavalt vajalikule valgus-peal või pime-peal loogikale. Reguleerige kinnitusasendit ja suunda, et tagada konkreetse sihtmärgi suuruse ja materjali usaldusväärne tuvastus. Kontrollige ümberlülitumiskäitumist, lastes esinduslikke esemeid pilust läbi, ja veenduge õiges loogikas koos järgneva kontrolleri või PLC-ga.

Soovitused

Stabiilseks tööks hoidke kahvelpilu prahist vaba ja tagage järjepidev sihtmärgi läbimine pilust. Kasutage sobivaid kinnitusklambreid vibratsiooni minimeerimiseks ja joonduse säilitamiseks. Peegeldavate või läbipaistvate sihtmärkide tuvastamisel kontrollige ümberlülitumist tegelikel materjalidel ja vajadusel reguleerige kinnituskaugust või nurka kontrasti parandamiseks.
