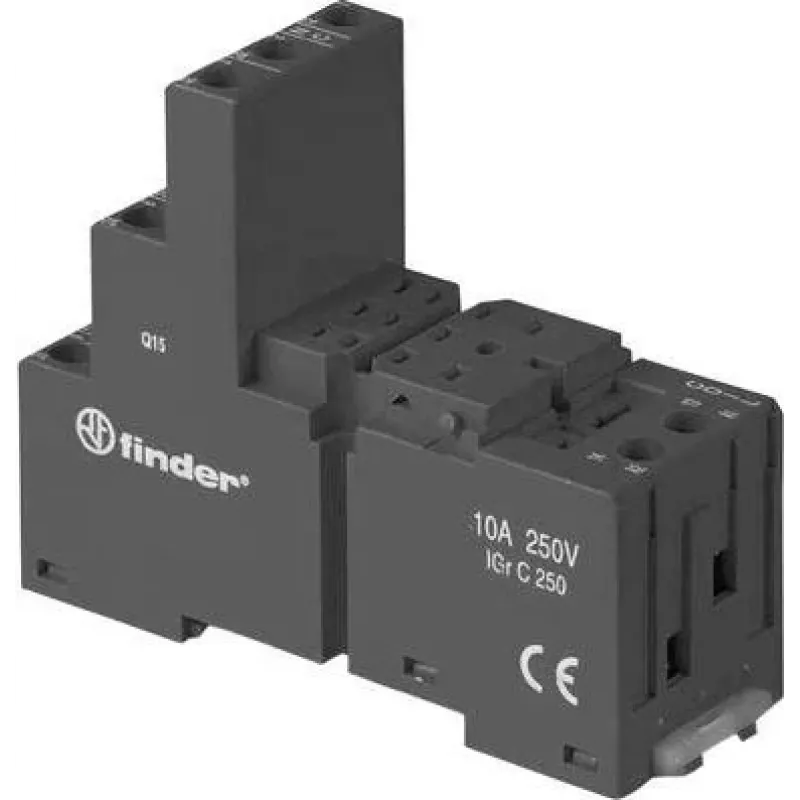

Finder 94.03.0 must kruvi pesa 55.33/55.34 & 85.33/85.34 releedele, 3-pooluseline, 10A 250V, DIN/paneeli paigaldus

Releede paigaldamisel esineb sageli ebausaldusväärseid ühendusi, kui pesad on sobimatud või halvasti kinnitatud. Finder 94.03.0 kruvi pesa kõrvaldab selle riski, pakkudes spetsiaalset ja vastupidavat alust Finder 55.33, 55.34, 85.33 ja 85.34 seeria releedele. Selle 3-pooluseline konfiguratsioon kruviklemmidega tagab kindla, vibratsioonikindla kinnituse nii täis- kui ka keerutatud juhtmetele, muutes selle ideaalseks tööstuslike juhtpaneelide, HVAC-süsteemide ja automaatikaseadmete jaoks.

Kellele see mõeldud on

See pesa on loodud elektriinseneridele, paneelide ehitajatele ja hooldustehnikutele, kes vajavad usaldusväärset relee kinnitamise lahendust. See sobib rakendusteks, kus on vaja DIN-liinile või paneelile paigaldamist ning kus juhtmestik peab püsima kindlalt pidevas töös. Olenemata sellest, kas renoveerite olemasolevaid juhtkappe või ehitate uusi automaatikasüsteeme, pakub see pesa professionaalse tasemega ühenduspunkti.

Peamised omadused

• Ühilduv Finder 55.33, 55.34, 85.33 ja 85.34 releeseeriatega
• 3-pooluseline kruviklemmi ühendus täis- või keerutatud juhtmetele
• Nimivool 10 A ja nimipinge 250 V AC
• DIN-liinile või paneelile paigaldatav paindlikuks paigaldamiseks
• Must polüamiidist korpus IP20 kaitsega
• Lai töötemperatuuri vahemik -40 °C kuni +70 °C
• CE ja cURus heaks kiidetud ülemaailmse vastavuse tagamiseks

Tehnilised andmed

• Toote tüüp: Relee pesa
• Pooluste arv: 3
• Klemmi tüüp: Kruviklemmid
• Paigaldusviis: DIN-liin / paneel
• Ühilduvad releeseeriad: Finder 55.33, 55.34, 85.33, 85.34
• Nimivool: 10 A
• Nimipinge: 250 V AC
• Läbilöögitugevus (mähis-kontaktid): 6 kV (1,2/50 µs)
• Töötemperatuuri vahemik: -40 kuni +70 °C
• Juhtme koorimispikkus: 8 mm
• Kruvi pingutusmoment: 0,5 Nm
• Max täisjuhtme ristlõige: 1x 6 mm² / 2x 2,5 mm²
• Max keerutatud juhtme ristlõige: 1x 4 mm² / 2x 2,5 mm²
• Värv: Must
• Kaitseaste: IP20
• Isolatsioonimaterjal: Polüamiid (PA)
• Heakskiidud: CE, cURus

Nõuanded

Juhtmete ühendamisel koorige juhid 8 mm ulatuses ja pingutage kruvid 0,5 Nm optimaalse kontakti saavutamiseks. Keerutatud juhtmete puhul kasutage hülsse, et vältida harunemist. Paigaldage pesa standardsel 35 mm DIN-liinil või otse paneelile sobivate kruvidega. Enne paigaldamist kontrollige alati relee ühilduvust, et tagada kindel sobivus.
