Fiiberoptiline ühenduskarp Digitus DN-96322/9

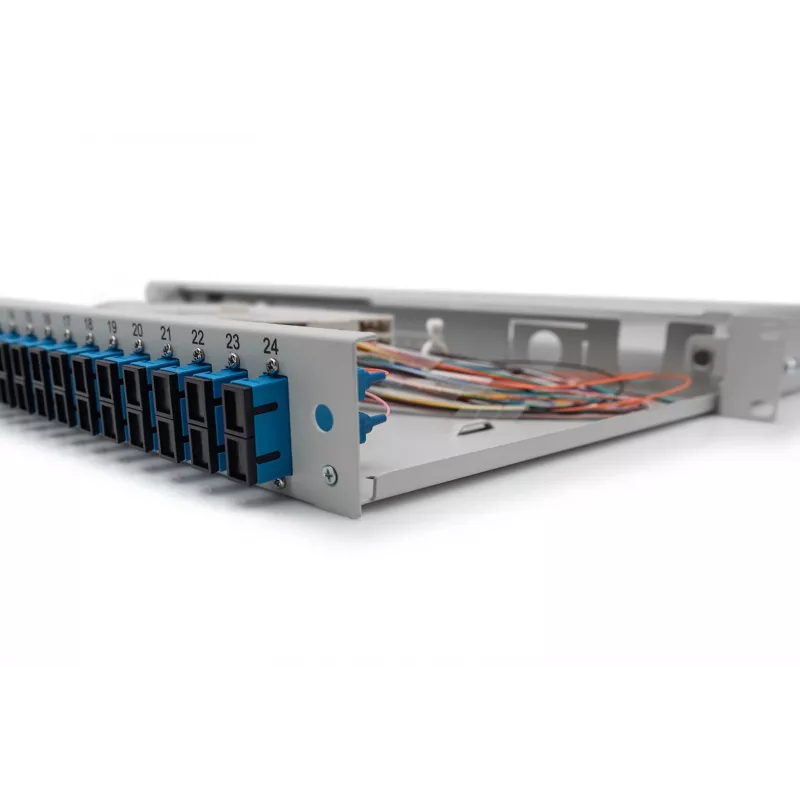

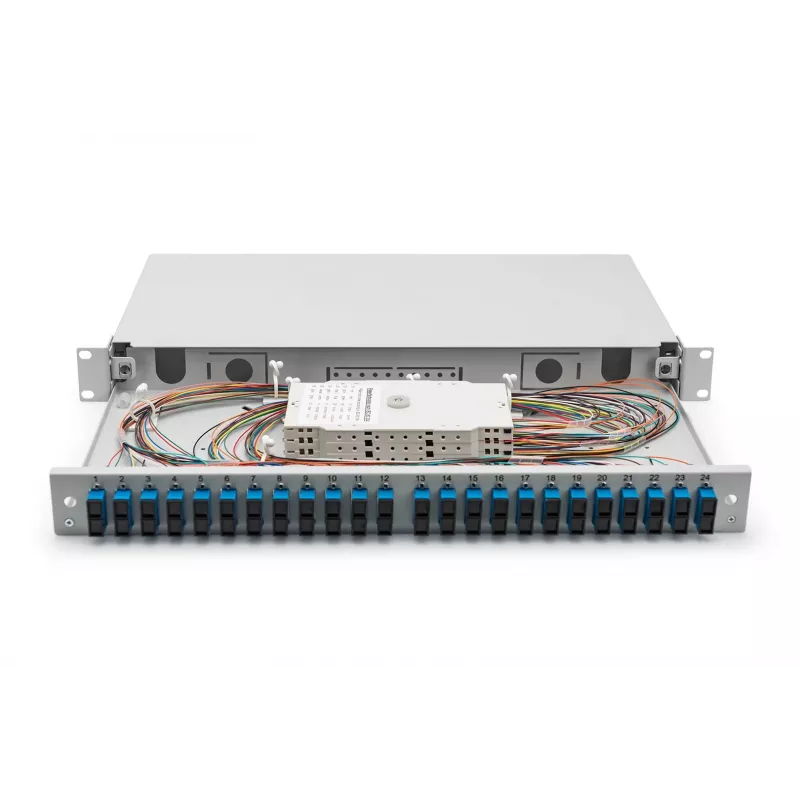

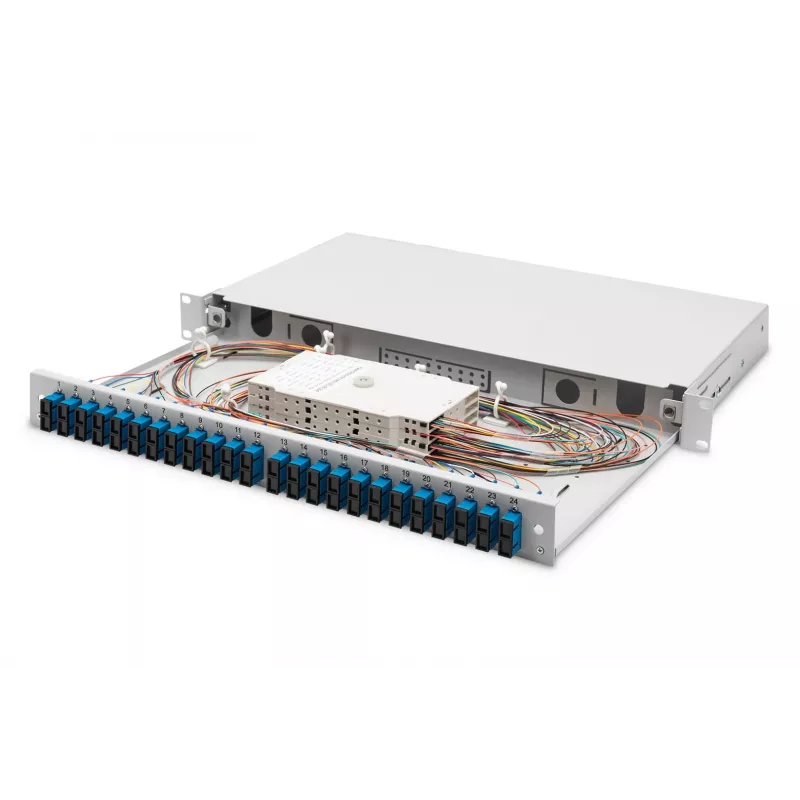

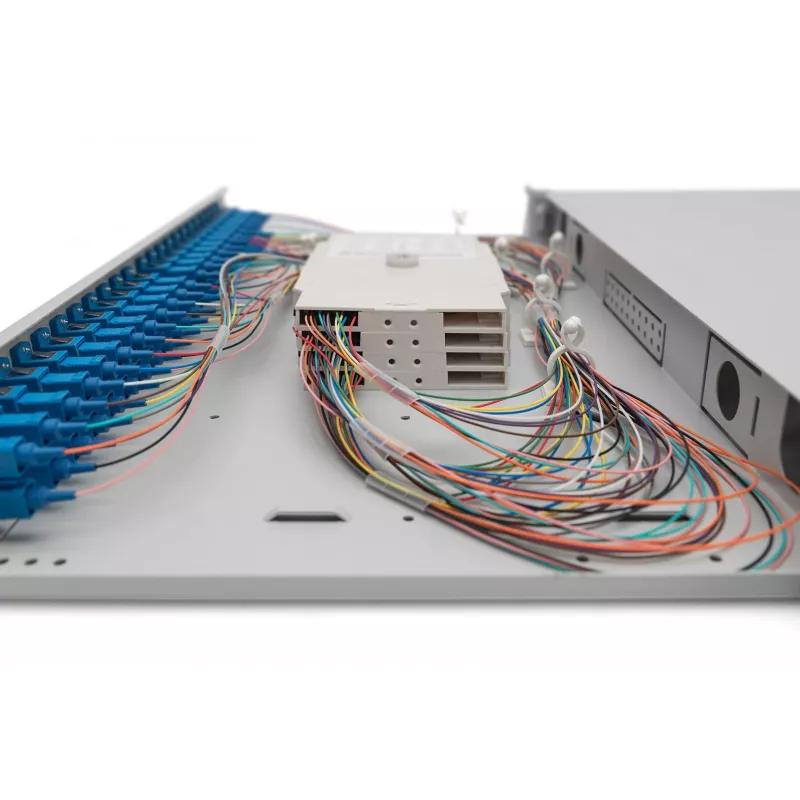

Fiiberoptiline ühenduskarp Digitus DN-96322/9 on eelvalmistatud ühendusümbrise, mis on mõeldud SC-pistikute ja fiiberpatside jaoks. Sellel on värvilised, paljastatud fiiberpatsid, mis on suunatud ühenduskassetti(desse) ja libistatava kasseti disain. Karbil on keraamiliste hülssidega adapterid polümeerkorpustes ja lehtterasest kandekorpus lakitud viimistlusega. Seade on mõeldud riiulisse paigaldamiseks (1U, 19") ja sisaldab PG 16 kruvi, kassetti, kassetikaant ja tõmbetugevdust.

Eelised

Ühenduskarp pakub eelmonteeritud lahendust, mis lihtsustab fiibri terminatsiooni ja ühendustoiminguid. Värvilised fiiberpatsid hõlbustavad identifitseerimist paigaldamise ja hoolduse ajal. Keraamiliste hülssidega adapterid tagavad täpse fiibri joonduse ja väikese sisestuskadu, samas kui terasest kandekorpus pakub mehaanilist kaitset ja vastupidavust. Kaasasolevad tarvikud (kassett, kaas, tõmbetugevdus) toetavad kohest paigaldamist.

Sobib

• Riilimonteeritav fiiberjaotus andmekeskustes ja telekommunikatsiooniriilides
• SC-fiiberühenduste korraldamine ja kaitsmine
• Fiibriühendus- ja terminatsioonipunktid struktureeritud kaabelduses

Peamised tehnilised andmed

• Vormitegur: 1U riiulimontering (19")
• Laius: 483 mm (19")
• Sügavus: 280 mm
• Kandekorpuse materjal: 1,5 mm lehtteras, lakitud
• Kassett: libisev disain; toetab eelvalmistatud fiiberpatse, mis on suunatud ühenduskassetti(desse)
• Adapterid: keraamiline hülss polümeerkorpuses, sobib SC-pistikutele
• Fiiberpatsid: värvilised, paljastatud ja sisestatud ühenduskassetti(desse)
• Kaasasolevad tarvikud: PG 16 kruvi, ühenduskassett, kassetikaas, tõmbetugevdus

Kasutamine

Paigaldage 1U ümbris 19" riiulisse sobivate riiulikruvidega. Libistage kassett välja, suunake sisenevad fiibrid ja eelvalmistatud värvilised fiiberpatsid ühenduskassetti(desse), teostage ühendused kassetis ja sulgege kassett kaasasoleva kaanega. Sisestage SC-adapterid esipaneeli avadesse vastavalt vajadusele. Kasutage kaasasolevat tõmbetugevdust ja PG 16 kruvi sissetulevate kaablisisenduste kinnitamiseks ja mehaanilise pinge vältimiseks ühendustel.

Soovitused

Paigaldage ja käsitsege fiiberpatse ja ühendusi puhtas keskkonnas; järgige standardseid fiiberoptilisi ohutusnõudeid. Kasutage ühendamiseks sobivaid tööriistu ning veenduge, et pistikud ja adapterid on enne ühendamist puhtad, et säilitada madal sisestuskadu.
