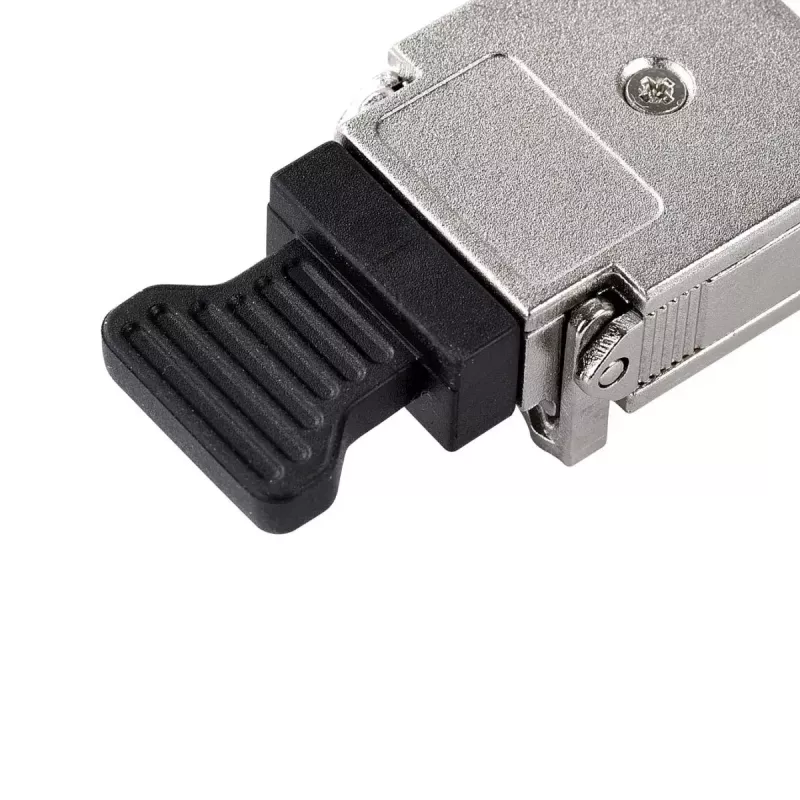

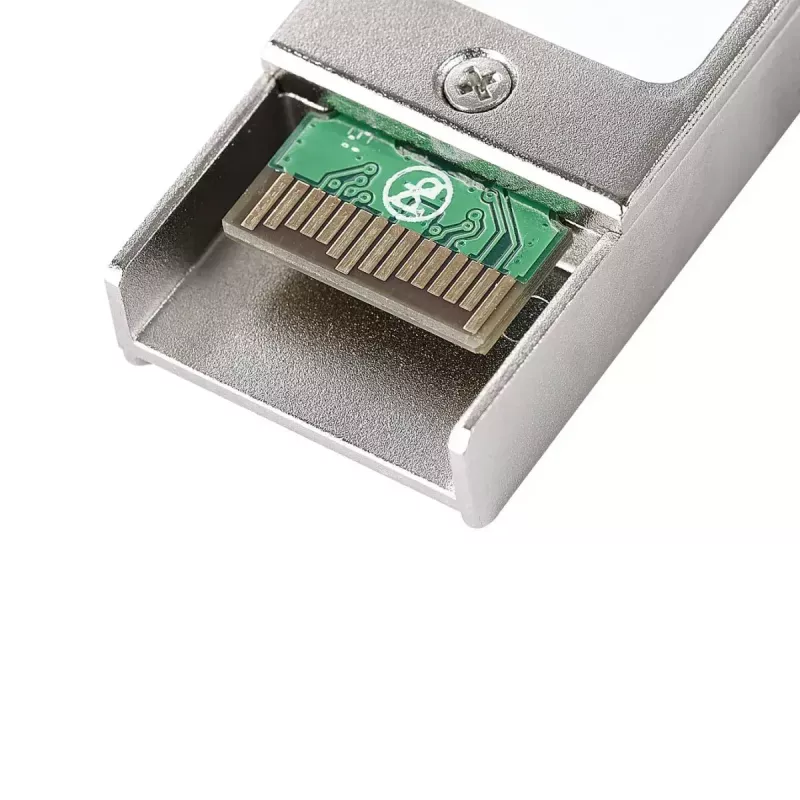

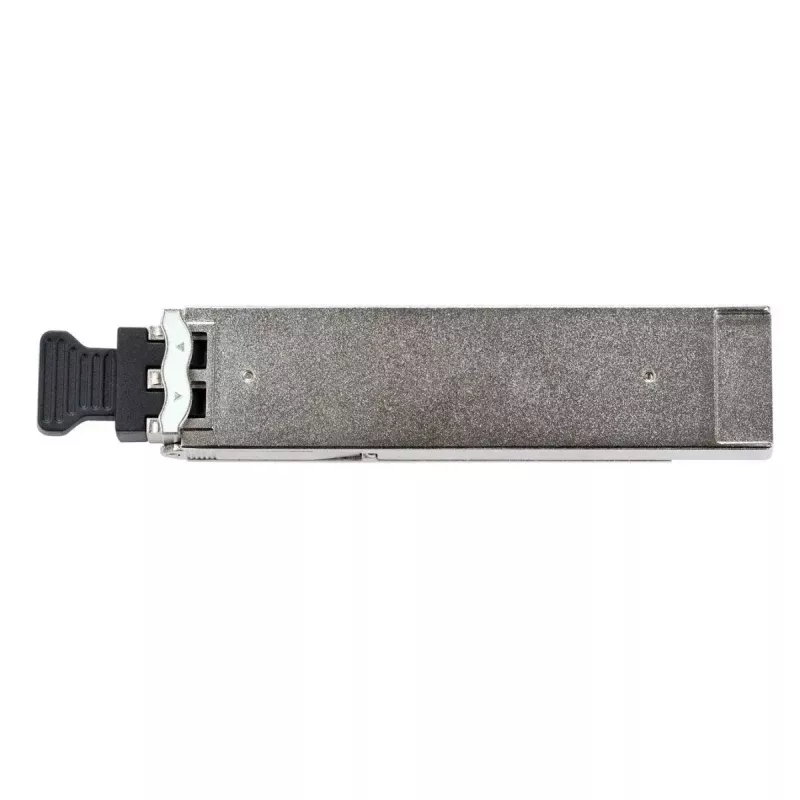

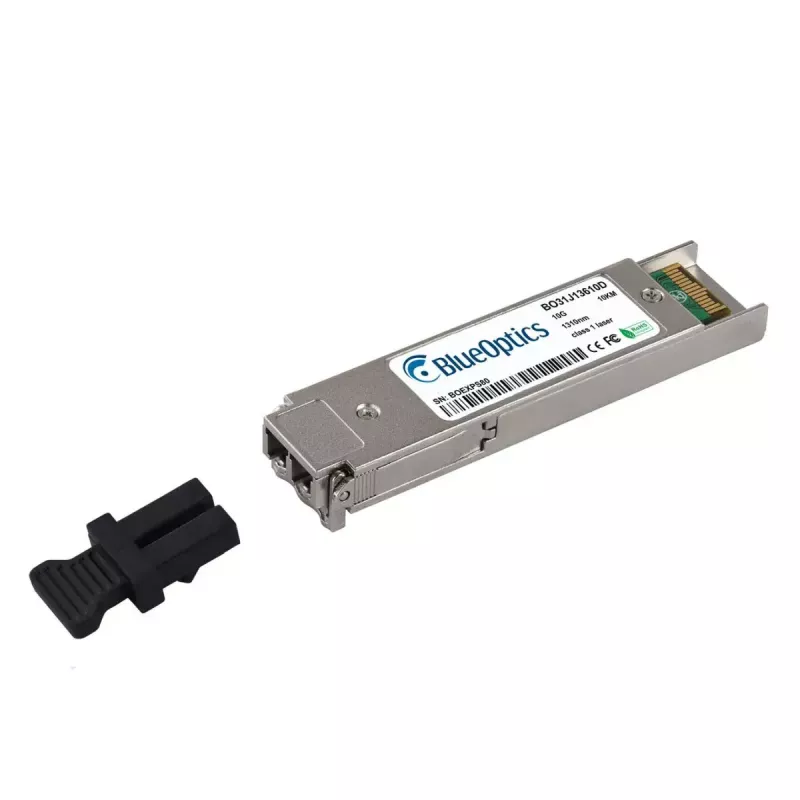

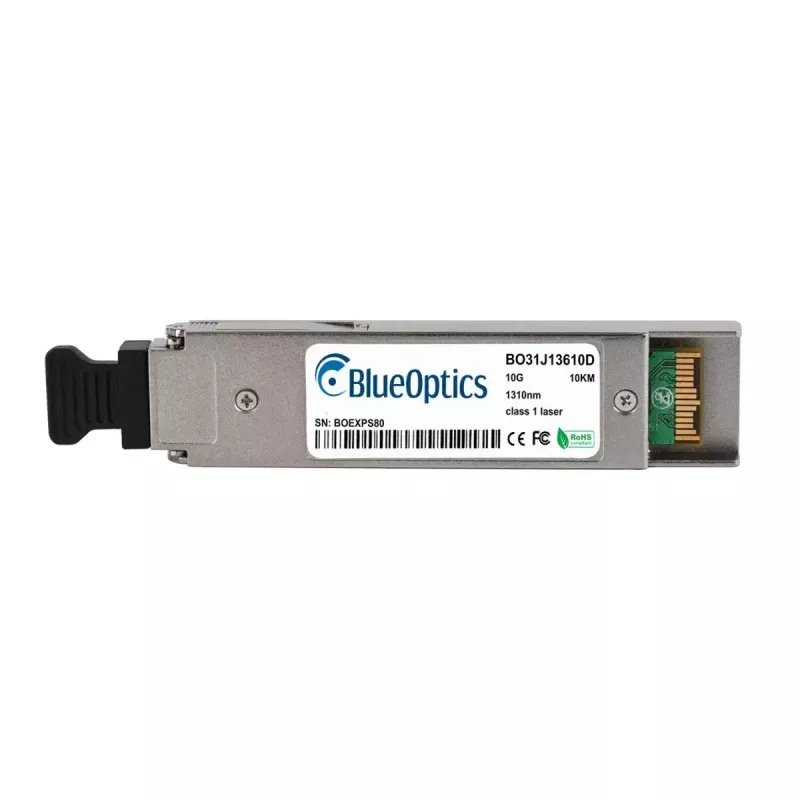

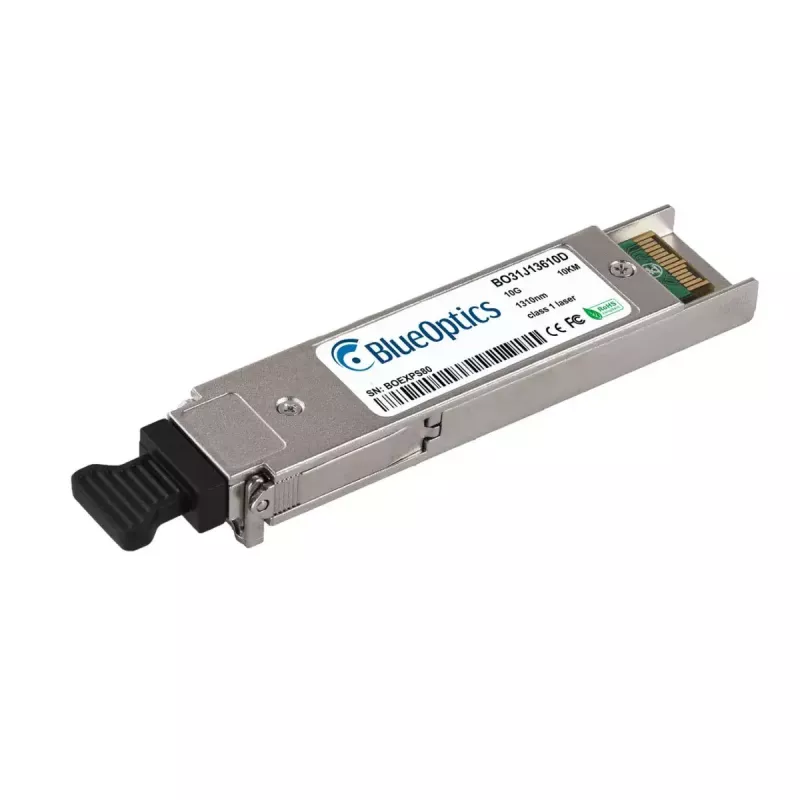

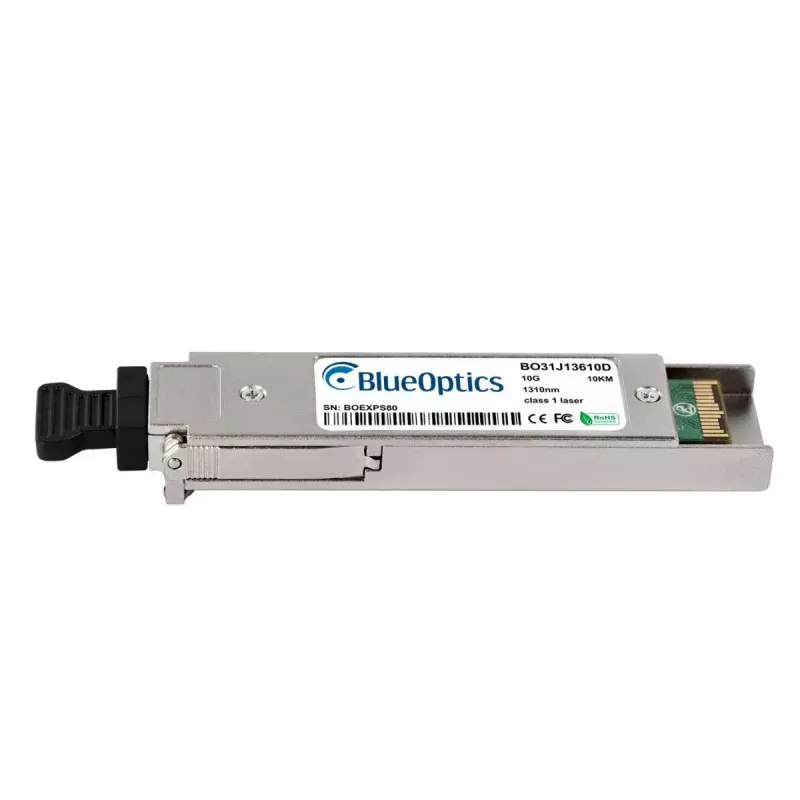

Fiiberoptiline transiivermoodul BlueOptics SU69BA-BO XFP 10000 m

BlueOptics SU69BA-BO XFP 10000 m on fiiberoptiline XFP transiivermoodul, mis on loodud 10 Gigabit optiliste ühenduste jaoks ühemoodilise fiibri kaudu kuni 10 000 meetri kaugusele. Alumiiniumkorpuses ja umbes 20 g kaaluv moodul järgib MSA XFP mehaanilisi ja elektrilisi standardeid ning pakub LC dupleksühendust samaaegseks edastuseks ja vastuvõtuks eraldi kiududel. See rakendab 10GBASE-LR signaaliedastust 1310 nm saatja ja vastuvõtja lainepikkustega ning toetab levinud kiireid protokolle nagu Ethernet ja Fibre Channel ühilduvatel riistvaraplatvormidel.

Eelised

Moodul ühendab kompaktse alumiiniumkorpuse kerge konstruktsiooniga, et lihtsustada paigaldamist lülititesse, ruuteritesse ja salvestussüsteemidesse, pakkudes samal ajal mehaanilist vastupidavust. Komponendid on valitud vastama MSA ühilduvusele ja digitaalse diagnostilise monitooringu (DDM/DOM) standarditele, võimaldades kaugmõõtmisi nagu toitepinge, laseri eelpingevool, saatevõimsus, vastuvõetav võimsus ja temperatuur. Transiiver toetab pika ulatusega ühemoodilist edastust ja sobib asendatava ühilduva alternatiivina platvormidele, mis aktsepteerivad originaalset Marconi SU69BA kujutegurit.

Sobivus

Peamised spetsifikatsioonid

Kasutusjuhend

Sisestage XFP transiiver XFP-ühilduvasse porti, kuni see kindlalt paigale kinnitub, seejärel kinnitage mis tahes hoide mehhanism vastavalt seadme juhistele. Ühendage LC dupleks-ühemoodilised fiiberpatch-juhtmed, tagades õige Tx/Rx orientatsiooni. Kontrollige hostseadme linki olekut ja kiirust. Kui digitaalne diagnostiline monitooring on vajalik, lubage DDM/DOM funktsioon ühilduval riistvaral, et vaadata reaalajas parameetreid nagu toitepinge, laseri eelpingevool ja optilised võimsustasemed. Järgige hostseadme müüja juhiseid kuumalt ühendamise ja elektrostaatilise laengu vältimise kohta.

Soovitused

Kasutage kvaliteetseid ühemoodilisi fiiberpatch-juhtmeid ja järgige õiget Tx/Rx joondust optimaalse ulatuse saavutamiseks. Veenduge, et hostseadme püsivara toetab kolmanda osapoole XFP mooduleid ja DDM/DOM-i, kui diagnostika on vajalik. Vältige fiibri painutamist soovitatud raadiustest kaugemale ja kasutage transiiverit ettenähtud temperatuuri- ja võimsuspiirides usaldusväärse pikajalise töö tagamiseks.
