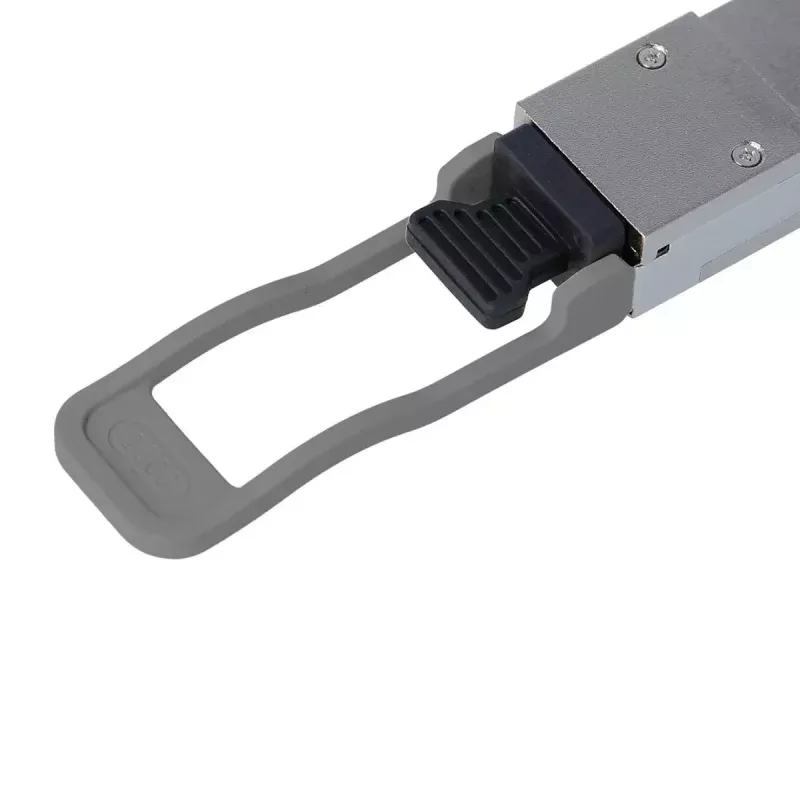

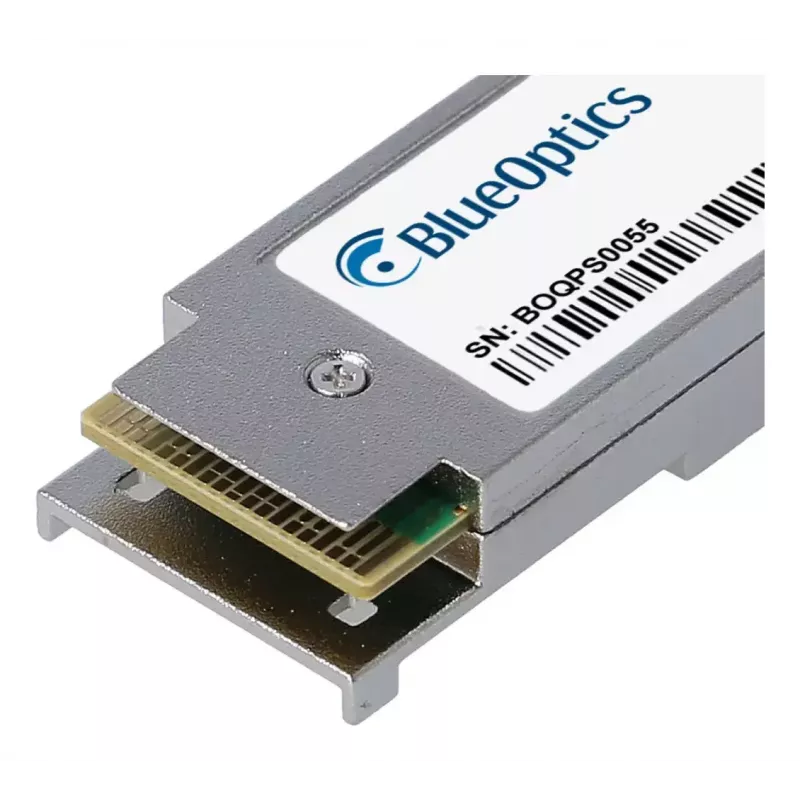

Fiiberoptiline transiivermoodul BlueOptics QSB-512-BO 100000 Mbit/s QSFP28

BlueOptics QSB-512-BO on QSFP28 fiiberoptiline transiivermoodul, mis on mõeldud 100000 Mbit/s optilisteks ühendusteks multimoodkiu kaudu. See toetab kahesuunalist 100GBASE-SR2-Bidi tööd LC Duplex ühendustega ja kasutab MSA-ga ühilduvat QSFP28 vormingut. Moodul töötab lainepikkuste vahemikus 832–918 nm, pakub digitaalset diagnostikaseiret (DDM/DOM) pinge, temperatuuri ja optilise võimsuse reaalajas jälgimiseks ning on loodud vastama CE, FCC ja RoHS nõuetele. Teatatud MTBF on 3 000 000 tundi ja kompaktse hõbedase korpusega sobib see tiheda paigaldusega lülitite, ruuterite ja salvestusliideste jaoks, mis aktsepteerivad QSFP28 transiivereid.

Eelised

Moodul pakub kõrget andmeedastuskiirust 100000 Mbit/s QSFP28 vormingus, säilitades samal ajal MSA ühilduvuse laia koostalitlusvõime tagamiseks. Integreeritud DDM/DOM võimaldab kaugseiret põhiparameetrite, nagu toitepinge, laservool, saate-/vastuvõtu võimsus ja temperatuur, üle, mis lihtsustab hooldust ja veaotsingut. Tööstuslikest optilistest komponentidest ja IC-dest valmistatud transiiver on loodud pikaajaliseks tööks ja stabiilseks optiliseks jõudluseks. Selle kahesuunaline SR2 Bidi disain vähendab kaablite vajadust, võimaldades saate- ja vastuvõtusignaale edastada üle üksikute kiudude, mis on ühendatud LC duplex pistikus.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

Paigaldage transiiver ühilduva lüliti, ruuteri, salvestusmassiivi või seadme QSFP28 pesasse vastavalt hosti tootja paigaldusjuhistele. Ühendage LC duplex multimoodkiu kaablid LC-portidesse, tagades õige paaristuse kahesuunaliseks SR2 tööks. Kui kaugseire on vajalik, lubage hostisüsteemis DDM/DOM tugi ja lugege diagnostikaparameetreid seadme haldusliidese kaudu. Käsitsege moodulit korpusest ja kaitske optilisi liideseid tolmukorkidega, kui neid ei kasutata.

Soovitused

Enne kasutuselevõttu kontrollige ühilduvust oma konkreetse riistvaraplatvormi ja püsivara versiooniga. Kasutage multimoodkiudu, mis on mõeldud 100G SR2 tööks, ja hoidke kiudühendused puhtad signaali kvaliteedi säilitamiseks. Veenduge, et host toetab DDM/DOM-i, et pääseda ligi diagnostikaandmetele. Järgige ESD ettevaatusabinõusid käsitsemisel ja järgige tootja temperatuuri- ja niiskuspiiranguid usaldusväärseks pikaajaliseks tööks.
