Fiiberoptiline transiivermoodul BlueOptics PN54024-BO 1250 Mbit/s LC

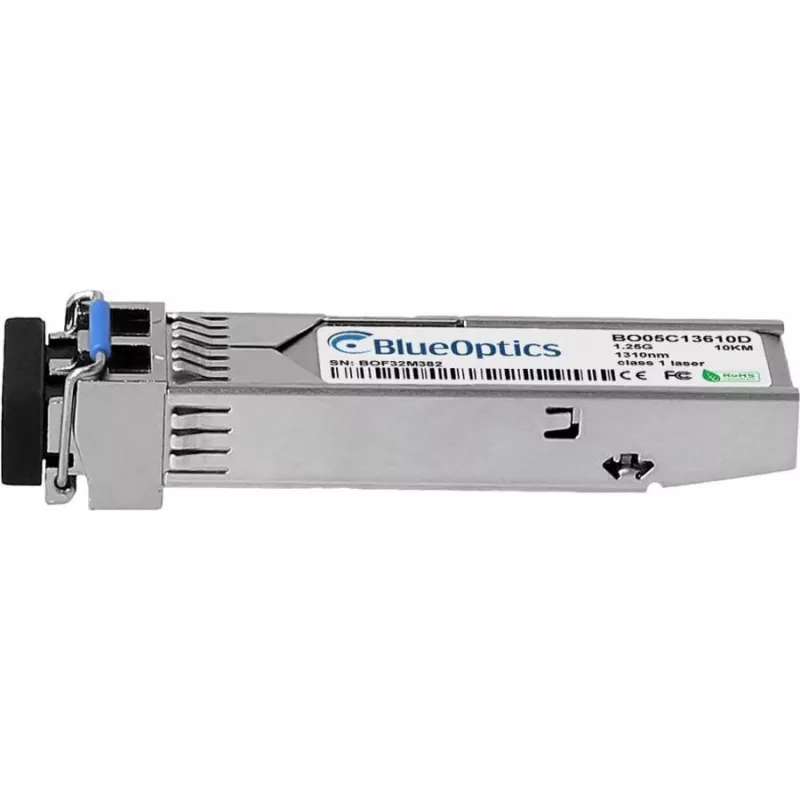

BlueOptics PN54024-BO on ühemoodiline 1000BASE-LX SFP fiiberoptiline transiivermoodul LC-dupleksliidesega ja maksimaalse andmeedastuskiirusega 1250 Mbit/s. Mõeldud paigaldamiseks võrgukommutaatorite, ruuterite ja salvestussüsteemide SFP-portidesse, mis toetavad MSA-ühilduvaid 1000BASE-LX mooduleid, edastab ja võtab transiiver optilisi signaale lainepikkusel 1310 nm ning on ette nähtud ühendusteks ühemoodilise kiu kaudu. Moodul on kompaktne, kerge (0,02 kg) ja hõbedase korpusega, sobib kasutamiseks standardsetes SFP-pesades.

Eelised

Moodul järgib MSA vormiteguri ja elektrilisi spetsifikatsioone, võimaldades koostalitlusvõimet seadmetega, mis toetavad Panasonic PN54024 / 1000BASE-LX ühilduvaid SFP transiivereid. See toetab kuni 1,25 Gbit/s andmeläbilaskevõimet ühemoodilise kiu kaudu 1000BASE-LX standardiga määratud vahemaadel ja kasutab LC-duplekspistikut samaaegseteks saate- ja vastuvõtukanaliteks. Transiiver sisaldab funktsioone, mis võimaldavad usaldusväärset optilist edastust, ja mooduleid testitakse ühilduvuse tagamiseks, et tagada sobivus ja põhifunktsionaalsus peamistes riistvaraplatvormides.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Lülitage toide välja või järgige võrguseadmete müüja soovitatud kuumvahetusprotseduure, seejärel sisestage BlueOptics PN54024-BO vabasse SFP-porti, kuni see kindlalt paigale asetub ja riiv kinnitub. Ühendage LC-dupleks ühemoodilised ühenduskaablid mooduli saate- ja vastuvõtuliinidele vastavalt vajadusele, jälgides õiget kiu polaarsust. Seadistage hostseadme liidese sätted (kiirus/dupleks või automaatne läbirääkimine) vastavalt võrgunõuetele ja kontrollige ühenduse olekut kommutaatori või ruuteri haldusliidese kaudu. Kui host seda toetab, lubage või jälgige digitaalse diagnostika jälgimise (DDM/DOM) funktsioone, et näha reaalajas mõõdikuid, nagu optiline võimsus ja temperatuur.

Soovitused

Veenduge, et kasutate ühilduvat kiu tüüpi (ühemoodiline) ja õigeid LC-dupleks ühenduskaableid; kontrollige, et sihtriistvara toetaks 1000BASE-LX SFP mooduleid ja DDM/DOM-i, kui diagnostiline jälgimine on vajalik. Transiiveri käsitsemisel järgige ESD ettevaatusabinõusid ja hoidke kaitsvad tolmukorgid kasutamata pistikutel. Optimaalse ulatuse ja jõudluse tagamiseks kasutage kvaliteetseid ühemoodilisi ühenduskaableid ning kontrollige polaarsust ja pistikute puhtust enne ühenduse sisselülitamist.
