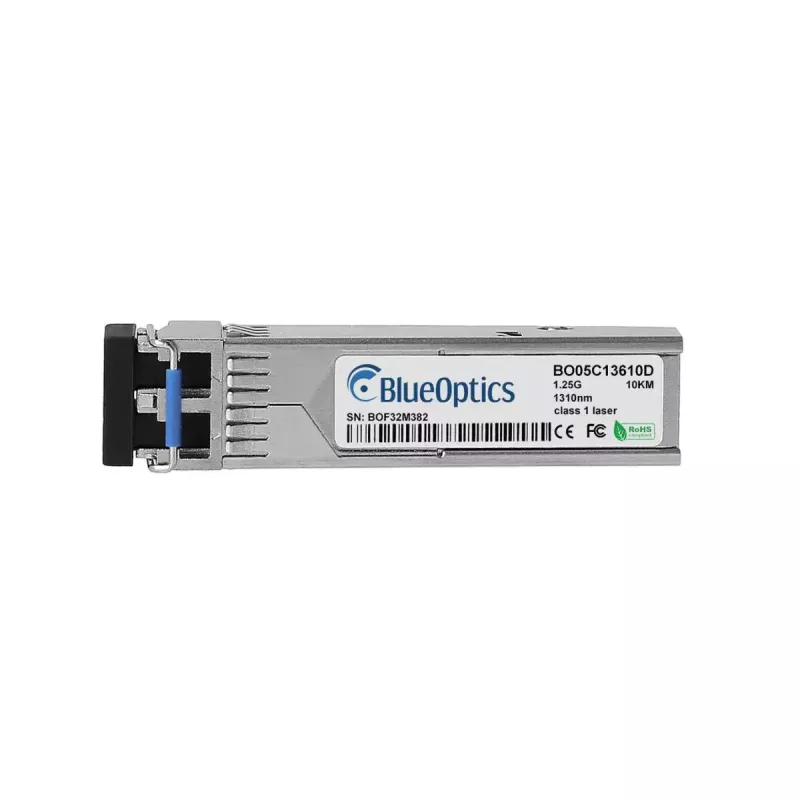

Fiiberoptiline transiivermoodul BlueOptics ONS-SI-GE-LX-BO 1250 Mbit/s LC

BlueOptics ONS-SI-GE-LX-BO on ühemoodilise fiiberside SFP transiivermoodul, mis on kavandatud 1250 Mbit/s andmeedastuseks. Sellel on LC-dupleksliides, hõbedavärvi korpus ja kerge disain (ca 20 g). Moodul vastab CE, RoHS ja FCC standarditele ning järgib MSA-ga ühilduvaid SFP-vormiteguri juhiseid, tagamaks füüsilist koostalitlusvõimet võrguseadmetega, mis toetavad 1000BASE-LX stiilis optikat.

Eelised

Transiiver pakub kompaktset SFP-jalajälge koos LC-pistmikuga dupleks-ühemoodilise fiiberoptika ühendusteks ja toetab kuni 1250 Mbit/s, muutes selle sobivaks Gigabit Etherneti ja seotud protokollide jaoks. Vastavus levinud regulatiivsetele standarditele aitab tagada ohutu paigalduse ja regulatsioonidele vastavuse. Mooduli kompaktne ja väikese kaaluga konstruktsioon lihtsustab kasutuselevõttu kommutaatorites, ruuterites ja muudes võrguseadmetes, kus ruum ja kaal on olulised kaalutlused.

Sobib

• Gigabit Ethernet ühendused üle ühemoodilise fiiberside
• Kommutaatoritevahelised üleslingid ja pikamaa serveriühendused (tüüpilised ühemoodilised juurutused)
• SFP-portide asendamine või uuendamine LC-liidesega
• Kasutamine võrguseadmetes, mis aktsepteerivad MSA-ga ühilduvaid 1000BASE-LX SFP-mooduleid

Peamised spetsifikatsioonid

• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Liidese tüüp: LC dupleks
• Optiline keskkond: ühemoodiline fiiber (1310 nm saatja/vastuvõtja tüüpiline LX jaoks)
• Vormitegur: SFP (MSA-ga ühilduv)
• Töömass: ca 0,02 kg
• Toote värv: hõbedane
• Vastavus: CE, RoHS, FCC

Kasutusjuhend

Paigaldage BlueOptics SFP-moodul ühilduva võrguseadme vabasse SFP-pessa, kuni see klõpsuga paika läheb. Ühendage LC-dupleks ühemoodilised fiiberoptilised juhtmed mooduli LC-portidesse, tagades saatmise/vastuvõtu õige suunatuse lingi jaoks. Veenduge, et hostseade tuvastab mooduli, ja seadistage liides soovitud võrguprotokollile (näiteks 1000BASE-LX Ethernet). Kui hostplatvorm toetab digitaalset diagnostikat (DDM/DOM), lubage vajadusel monitooring, et jälgida reaalajas parameetreid nagu optiline võimsus ja temperatuur.

Soovitused

Optimaalse lingi jõudluse saavutamiseks kasutage kvaliteetseid ühemoodilisi LC-juhtmeid ja hoidke pistikute otsapinnad puhtad. Kinnitage ühilduvus sihtseadme SFP-tugiloendiga või katsetage moodulit mittetootmiskeskkonnas enne laiaulatuslikku juurutust. DDM/DOM-funktsioonide kasutamisel veenduge, et hostsüsteem toetab diagnostikaliidest, et pääseda monitooringuandmetele juurde.
