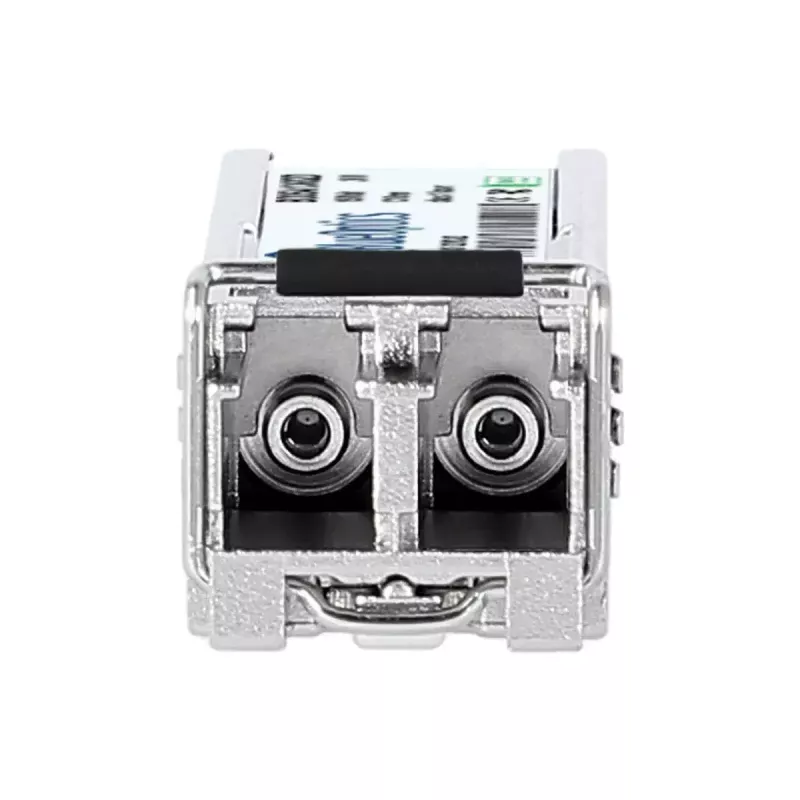

Fiiberoptiline transiivermoodul BlueOptics ONS-SI-155-I1=-BO 155 Mbit/s SFP

BlueOptics ONS-SI-155-I1=-BO on fiiberoptiline SFP transiivermoodul, mis on loodud optiliste võrgulinkide jaoks maksimaalse andmeedastuskiirusega 155 Mbit/s. Moodul on teostatud väikese vormiteguri SFP (Small Form-factor Pluggable) korpuses, millel on LC-dupleks optiline liides ja hõbedane korpus. See toetab mitmemoodilise kiu edastust lainepikkusel 1310 nm nii saate- kui vastuvõtufunktsioonide jaoks ja on ette nähtud integreerimiseks võrguseadmetesse, mis aktsepteerivad SFP mooduleid. Toode vastab CE, RoHS ja FCC nõuetele ning kaalub ligikaudu 20 g.

Eelised

BlueOptics transiiver järgib MSA SFP vormiteguri tavasid, et tagada lihtne koostalitlusvõime ühilduvate lülitite, ruuterite ja salvestusseadmetega, mis aktsepteerivad 100BASE-FX SFP mooduleid. Selle mitmemoodiline 1310 nm optiline liides võimaldab kahesuunalist andmeedastust üle LC-dupleks kiu, võimaldades samaaegset saatmist ja vastuvõttu eraldi kiududel. Vastavus CE, RoHS ja FCC standarditele tagab regulatiivse vastavuse tüüpilistes kasutuskohtades. Kompaktne SFP formaat ja kerge hõbedane korpus lihtsustavad paigaldamist ja vähendavad ruuminõudeid tihedalt täidetud võrguseadmete lahtrites.

Sobib

• 100BASE-FX Ethernet lingid üle mitmemoodilise kiu kuni tüüpiliste mitmemoodiliste vahemaadeni (paigaldusest sõltuv)
• Lülitite, ruuterite ja salvestussüsteemide ühendamine, mis toetavad SFP 100BASE-FX mooduleid
• Optilised üleslingid ja jaotuspaneelid, mis kasutavad LC-dupleks pistikuid
• Keskkonnad, mis nõuavad standarditele vastavust (CE, RoHS, FCC)

Peamised tehnilised andmed

• Vormitegur: SFP (Small Form-factor Pluggable)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Optiline lainepikkus: 1310 nm (saade ja vastuvõtt)
• Pistiku tüüp: LC-dupleks
• Kiu tüüp: Mitmemoodiline kiud
• Korpuse värv: Hõbedane
• Kaal: ligikaudu 0,02 kg

Kasutamine

Sisestage SFP moodul tühja SFP pessa ühilduvas võrguseadmes, kui seade on välja lülitatud või järgides tootja kuumvahetusprotseduuri. Ühendage LC-dupleks mitmemoodilised fiiberoptilised patch-kaablid mooduli saate- ja vastuvõtuportidesse, tagades õige kiu polaarsuse. Seadistage hostseadme liidese sätted vastavalt võrgunõuetele ja kontrollige lingi olekut seadme haldusliidese või LED-indikaatorite kaudu. Kui host toetab digitaalset diagnostilist seiret (DDM/DOM), lubage või pärige diagnostikat reaalajas parameetrite jälgimiseks, kui see on saadaval.

Soovitused

Kasutage kvaliteetseid mitmemoodilisi LC-dupleks patch-kaableid ja hoidke fiiberoptiliste pistikute puhtust, et säilitada signaali kvaliteet. Enne kasutuselevõttu kontrollige ühilduvust sihtriistvara platvormi ja püsivaraga ning järgige seadme tootja juhiseid mooduli käsitsemise, elektrostaatiliste ettevaatusabinõude ja kuumvahetusprotseduuride osas.
