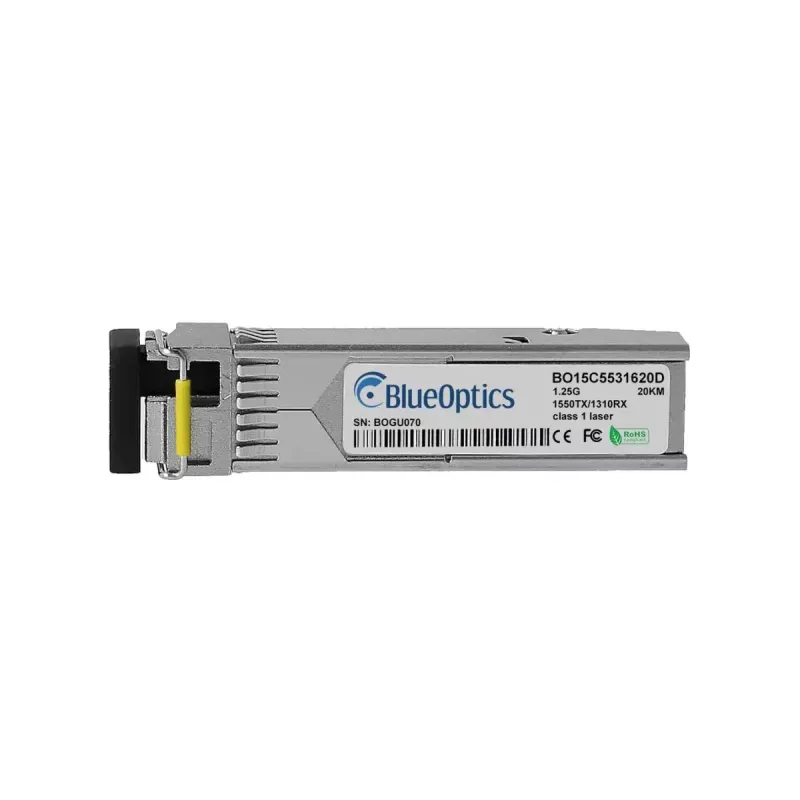

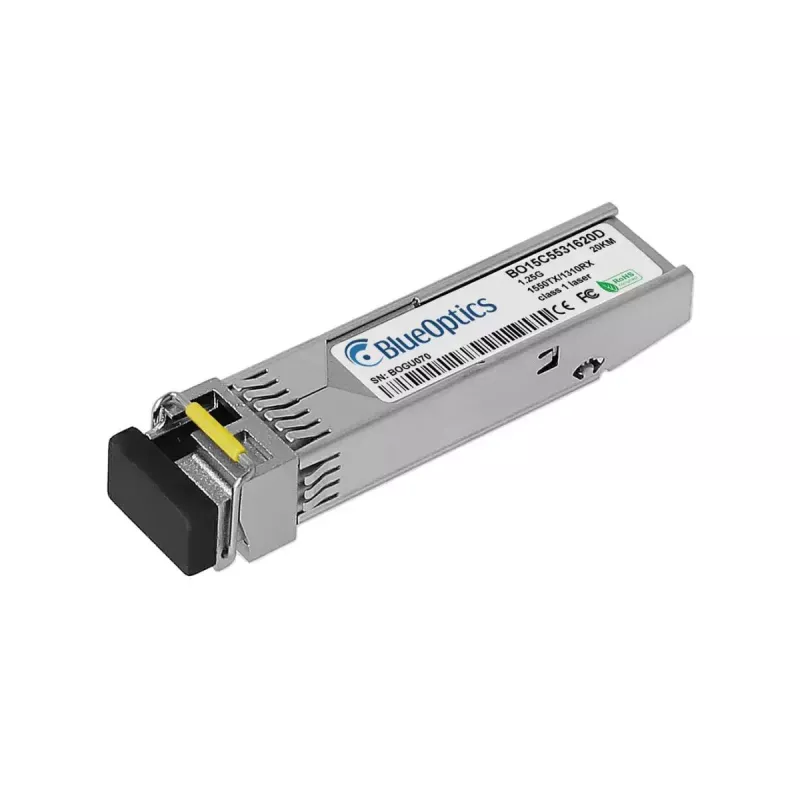

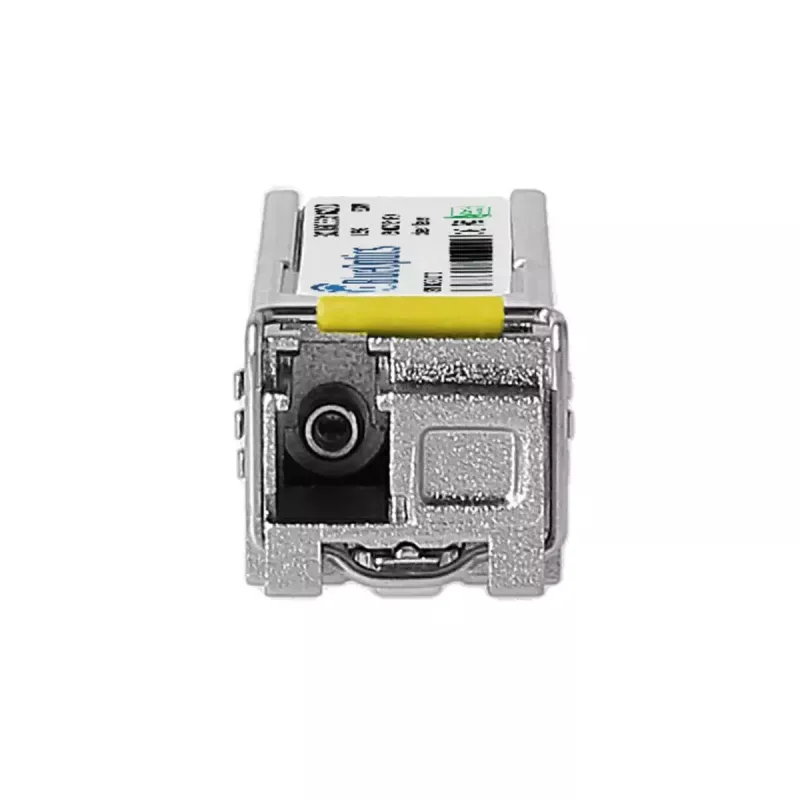

Fiiberoptiline transiivermoodul BlueOptics MGB-TLB20-BO SFP 20000 m

BlueOptics MGB-TLB20-BO SFP 20000 m on fiiberoptiline transiivermoodul, mis on mõeldud ühemoodilistele linkidele kuni 20 kilomeetri ulatuses. Alumiiniumkorpuses ja 20 g kaaluv SFP-moodul toetab 1000BASE-BX-D tööd LC simplex-pistikuga ning eraldi saatja ja vastuvõtja lainepikkustega ühekiuliseks kahesuunaliseks edastuseks. Moodul järgib MSA-vormitegurit ja elektrilisi spetsifikatsioone, et seda saaks hõlpsasti integreerida ühilduvatesse võrguseadmetesse.

Eelised

Moodul pakub pika ulatusega optilist ühenduvust kuni 20 000 m, säilitades samal ajal ühilduvuse MSA-ga vastavate SFP-portidega. Selle alumiiniumkorpus pakub mehaanilist kaitset ja soojuseraldust raamipaigaldistes või välistingimustes. Transiiver sobib Gigabit Etherneti, Fibre Channel over Ethernetti ja SDH/SONETi rakenduste jaoks kiirusel kuni 1,25 Gbps ning toetab digitaalset diagnostilist seiret, kui hostiriistvara rakendab DDM/DOM-i.

Sobib

• Ühemoodilistele kiudlinkidele, mis nõuavad pika vahemaa ühenduvust (kuni 20 km)
• Gigabit Etherneti üleslingid lülitite ja ruuterite vahel
• Andmekeskuste seadmete, salvestussüsteemide ja telekommunikatsiooniseadmete ühendamine
• Keskkonnad, mis nõuavad LC simplex-pistikuid ja kahesuunalist ühekiulist edastust

Peamised spetsifikatsioonid

• Vormitegur: SFP (MSA-ga ühilduv)
• Töörežiim: 1000BASE-BX-D (kahesuunaline ühekiuline)
• Maksimaalne lingi kaugus: 20 000 m (ühemoodiline kiud)
• Andmeedastuskiirus: kuni 1,25 Gbps
• Pistik: LC simplex
• Saatelainepikkus: 1310 nm (TX)
• Vastuvõtulainepikkus: 1550 nm (RX)
• Korpuse materjal: alumiinium
• Kaal: 0.02 kg
• Toetatud funktsioonid: digitaalne diagnostiline seire (kui host seda toetab)

Kasutamine

Paigaldage BlueOptics MGB-TLB20-BO ühilduva lüliti, ruuteri või muu võrguseadme tühja SFP-pessa, kui seade on välja lülitatud või järgides tootja kuumvahetusjuhiseid. Ühendage sobiv ühemoodiline LC simplex-paigakaabel või plaastripaneel, tagades kahesuunalise ühekiulise töö korrektse polaarsuse. Kontrollige lingi olekut ja mooduli tuvastamist hostseadme liideses; lubage DDM/DOM-seire, kui platvorm seda funktsiooni toetab. Mooduli käsitlemisel järgige standardseid ESD- ettevaatusabinõusid ja hoidke optilise pistiku tolmukatted paigal kuni ühendamiseni.

Soovitused

Optimaalse jõudluse tagamiseks kasutage pika vahemaa linkide jaoks hinnatud ühemoodilist kiudu ja kvaliteetseid LC simplex-paigajuhtmeid. Enne kasutuselevõttu kontrollige hosti ühilduvust 1000BASE-BX-D ja DDM-toega. Kontrollige ja puhastage pistikuid regulaarselt, et säilitada signaali kvaliteet ja vältida optilise võimsuse kadusid.
