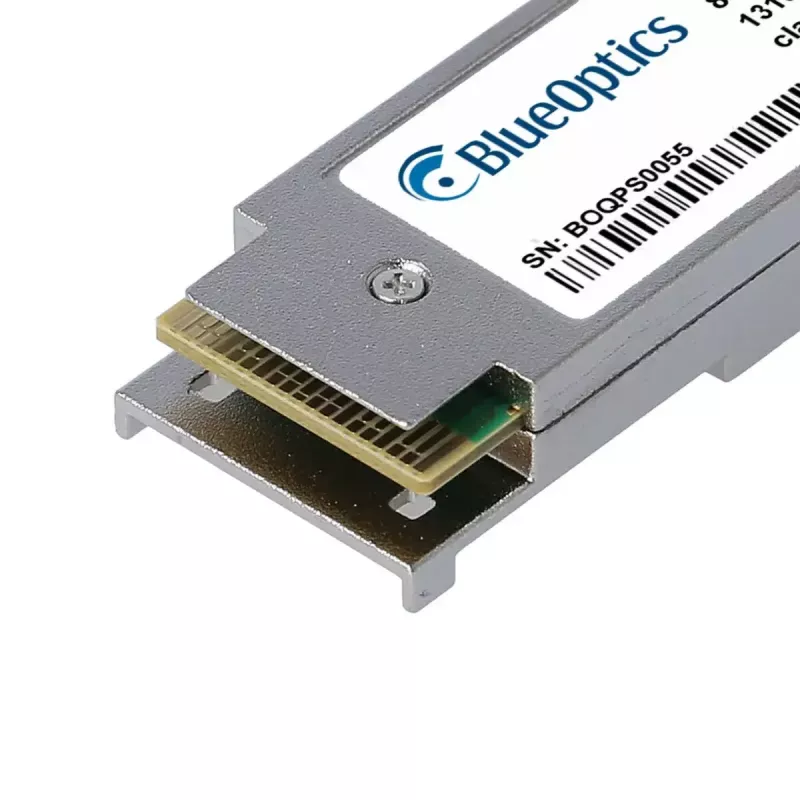

Fiiberoptiline transiivermoodul BlueOptics BO07W859S1D-BO QSFP56 200000 Mbit/s

BlueOptics BO07W859S1D-BO QSFP56 fiiberoptiline transiivermoodul toetab kiiret optilist andmeedastust kuni 200000 Mbit/s (200G) mitmemoordilise fiibri kaudu. Töökindlas metallkorpuses ja kaaluga 0,04 kg on moodul mõeldud paigaldamiseks QSFP56-ühilduvatesse portidesse ning kasutab MPO/MTP-pistikut vastavalt MSA spetsifikatsioonidele. Transiiver rakendab 200GBASE-SR4 signaaliedastust 850 nm saatja ja vastuvõtja komponentidega ning sisaldab digitaalset diagnostilist jälgimist (DDM/DOM), et teatada reaalajas toitepinge, laservoolu, laseri väljund- ja vastuvõtuvõimsuse ning temperatuuri kohta.

Eelised

Moodul pakub kompaktset, MSA-ühilduvat QSFP56 vormitegurit 200G rakenduste jaoks ning on tagasiühilduv seadmetega, mis toetavad sama 200GBASE-SR4 QSFP56 liidest. Selle metallkorpus aitab kaasa mehaanilisele vastupidavusele ja termilisele stabiilsusele, samas kui väike kaal lihtsustab käsitsemist ja paigaldamist. Sisseehitatud digitaalne diagnostika lihtsustab optiliste ühenduste hooldust ja kaugseiret. Disain ja komponentide valik seavad esikohale tööea ja töökindluse, toetades kõrget käideldavust andmekeskustes ja ettevõttekeskkondades.

Sobib järgmisteks rakendusteks

• 200G Etherneti ühendused andmekeskuse kommutaatorite ja ruuterite üleslingid
• Suure läbilaskevõimega serveri- ja salvestusühendused mitmemoordilise fiibri kaudu
• Lühimaa optiline koondamine ning selgroog-leht topoloogiad (kuni ~100 m)
• Fibre Channel üle Etherneti või SDH/SONET rakendused, mis nõuavad 200G

Peamised spetsifikatsioonid

• Liidese tüüp: QSFP56 (MSA-ühilduv)
• Maksimaalne andmeedastuskiirus: 200000 Mbit/s (200G)
• Optiline standard: 200GBASE-SR4 MPO/MTP-pistikuga
• Lainepikkus: 850 nm saatja ja vastuvõtja
• Ühilduv fiibritüüp: Mitmemoordiline fiiber (MMF)
• Digitaalne diagnostika: DDM/DOM (reaalajas jälgimine pinge, voolu, optilise võimsuse, temperatuuri osas)
• Korpus: metallkest mehaanilise töökindluse ja soojusjuhtivuse tagamiseks
• Kaal: 0,04 kg

Kasutamine

Paigaldage BlueOptics BO07W859S1D-BO QSFP56-ühilduvasse porti, järgides hostseadme tootja kuumvahetus- ja paigaldusprotseduure. Ühendage MPO/MTP-otsaga mitmemoordiline fiiberoptiline harukaabel transiiveri ja vastava harupaneeli või kaugtransiiveri külge, tagades õige orientatsiooni ja puhtad fiiberotsad. Kontrollige ühenduse läbirääkimist ja jälgige transiiverit hostliidese kaudu, et lugeda DDM/DOM parameetreid. Veenduge, et transiiverit kasutatakse hostseadme poolt määratud lubatud ümbritseva temperatuuri ja võimsusvahemiku piires.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetset mitmemoordilist fiibrit ja MPO/MTP-harukaableid, kontrollige ja puhastage pistikuid regulaarselt enne ühendamist ning veenduge, et host riistvara ja püsivara toetavad 200GBASE-SR4 QSFP56 mooduleid ja DDM/DOM funktsioone. Piirduge lingi pikkusega, mis on soovitatav mitmemoordilise fiibri SR4 jaoks 850 nm juures (tavaliselt kuni ~100 m sõltuvalt fiibri kvaliteedist) ja järgige müüja juhiseid ESD kaitse osas käsitsemise ja paigaldamise ajal.
