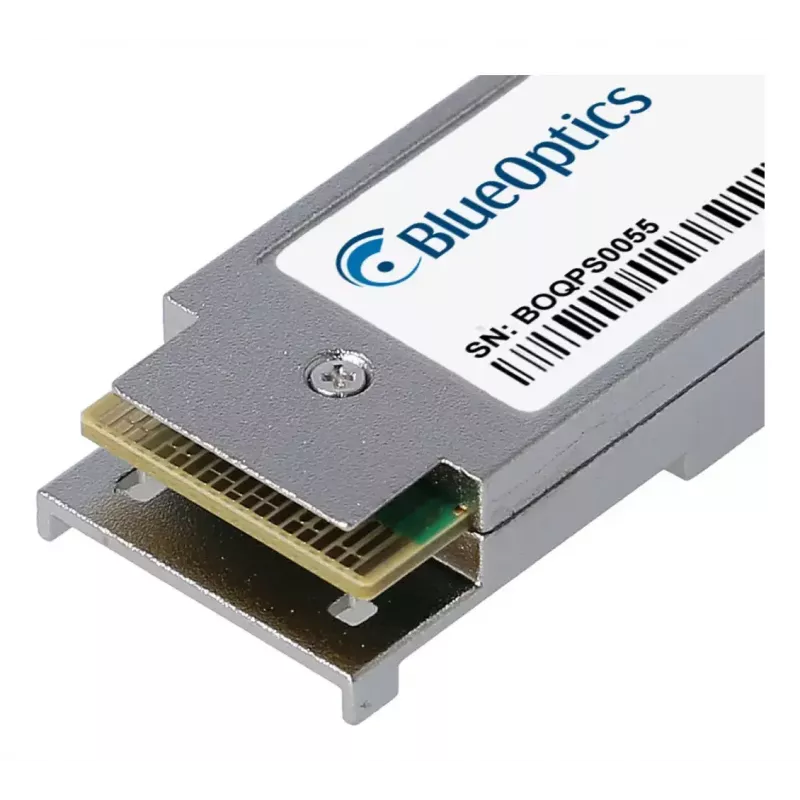

Fiiberoptiline transiivermoodul BlueOptics 740-061406-BO 100000 Mbit/s QSFP28

BlueOptics 740-061406-BO on QSFP28 fiiberoptiline transiivermoodul, mis on loodud kiireks andmeedastuseks kuni 100000 Mbit/s. Vastupidavas metallkorpuses, kompaktse hõbedase kujuga ja umbes 40 g kaaluv moodul toetab ühemoodilise kiu edastust, kasutades MPO/MTP pistikut ja rakendades optilist profiili 100GBASE-PSM4. See pakub paralleelseid saatmis- ja vastuvõtukanaleid CWDM lainepikkuse multipleksimisega ning on mõeldud integreerimiseks võrguplatvormidesse, mis aktsepteerivad QSFP28 mooduleid.

Eelised

Transiiver pakub kõrget 100 Gbit/s koondandmeedastuskiirust QSFP28 vormiteguris, kompaktset ja vastupidavat metallkorpust ning MPO/MTP ühenduvuse tuge vastavalt MSA standarditele. Kasutades komponente tunnustatud optika- ja IC-tarnijatelt, sisaldab moodul digitaalset diagnostilist seirefunktsiooni (DDM/DOM) reaalajas parameetrite jaoks nagu toitepinge, laseri eelpingevool, optiline saate- ja vastuvõtuvõimsus ning temperatuur. Selle ühemoodiline optiline disain võimaldab mitme kilomeetri pikkust ulatust, vältides samas vaseühendustele omaseid elektromagnetilisi häireid.

Sobib

• 100G Etherneti üleslingid ja koondamine andmekeskuse kommutaatorites ja ruuterites
• Kiired ühendused salvestussüsteemides ja SAN-keskkondades
• Operaatori- ja metroo transpordilingid üle ühemoodilise kiu kuni mitme kilomeetri ulatuses
• Rakendused, mis nõuavad MPO/MTP paralleelkiu ühenduvust ja CWDM-põhiseid kanaleid

Peamised spetsifikatsioonid

• Liides: QSFP28 (quad small form-factor pluggable)
• Maksimaalne andmeedastuskiirus: 100000 Mbit/s (100 Gbit/s)
• Optiline standard: 100GBASE-PSM4 üle ühemoodilise kiu CWDM-iga
• Pistmiku tüüp: MPO/MTP
• Vormitegur: QSFP28 metallkorpus, kompaktne disain
• Kaal: u 0,04 kg
• Värv: hõbedane
• Digitaalne diagnostika: DDM/DOM seire (vastavuses MSA SFF-8472)
• Tüüpiline ulatus: kuni mitme kilomeetri vahemik sobival ühemoodilisel kiul

Kasutamine

Sisestage BlueOptics QSFP28 transiiver ühilduvasse QSFP28 porti kommutaatorites, ruuterites või muudes võrguseadmetes, kui hostseade on vastavalt müüja juhistele sisse lülitatud. Ühendage MPO/MTP ühemoodiline kiudkaabel, mis sobib mooduli polaarsuse ja kanalijaotusega, transiiveriga. Kontrollige lingi olekut ja lugege võimalusel hostiliidesest DDM/DOM diagnostilisi andmeid, et kinnitada tööparameetreid. Mooduli eemaldamisel järgige ESD ettevaatusabinõusid ja kasutage sisseehitatud vabastusmehhanismi, et vältida kahjustusi.

Soovitused

Kasutage kvaliteetseid MPO/MTP ühemoodilisi ühendusjuhtmeid ja vajadusel MPO jaotureid või harupunkte, et säilitada optilise kanali joondus. Enne kasutuselevõttu veenduge, et hostriistvara ja püsivara toetavad 100GBASE-PSM4 ja DDM funktsioone. Pikaajalise töökindluse tagamiseks hoidke moodulit kuivas, tolmuvabas keskkonnas ning järgige tootja juhiseid sisestamistsüklite ja töötemperatuuri vahemike osas.
