Fiiberoptiline transiivermoodul BlueOptics 740-056706-BO 40000 Mbit/s QSFP

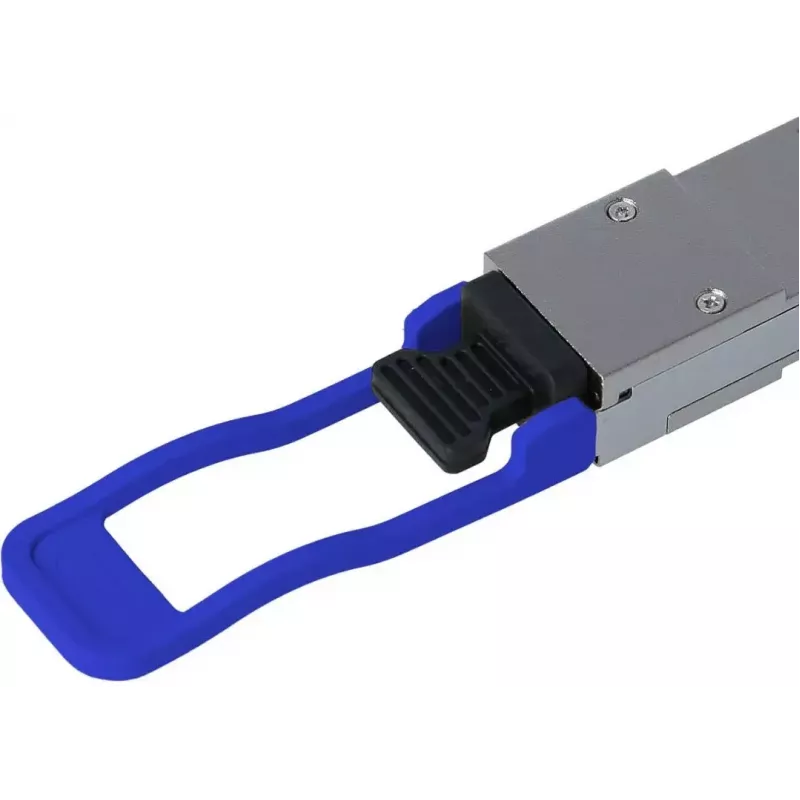

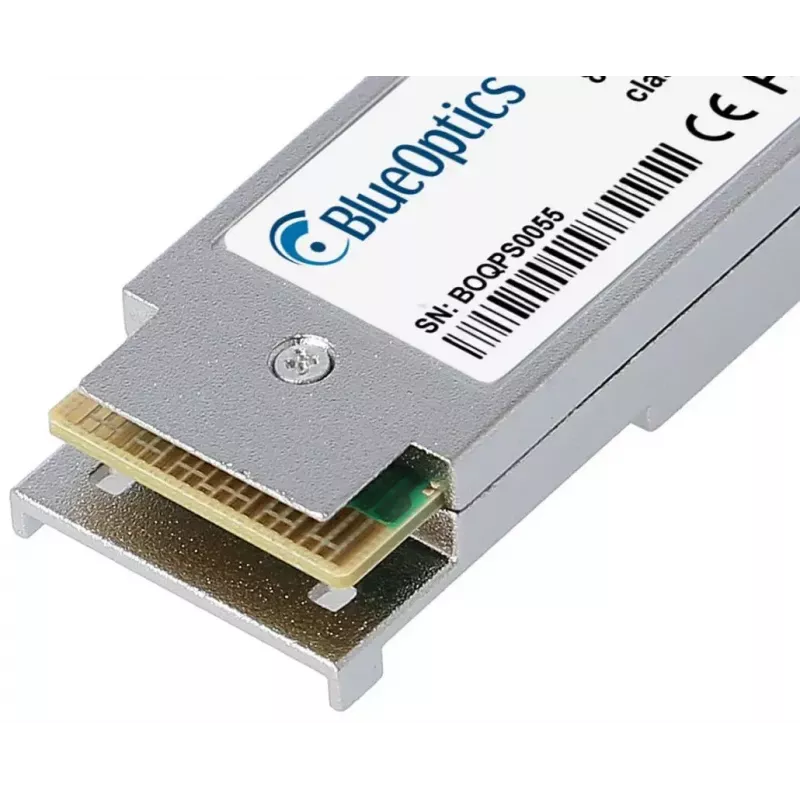

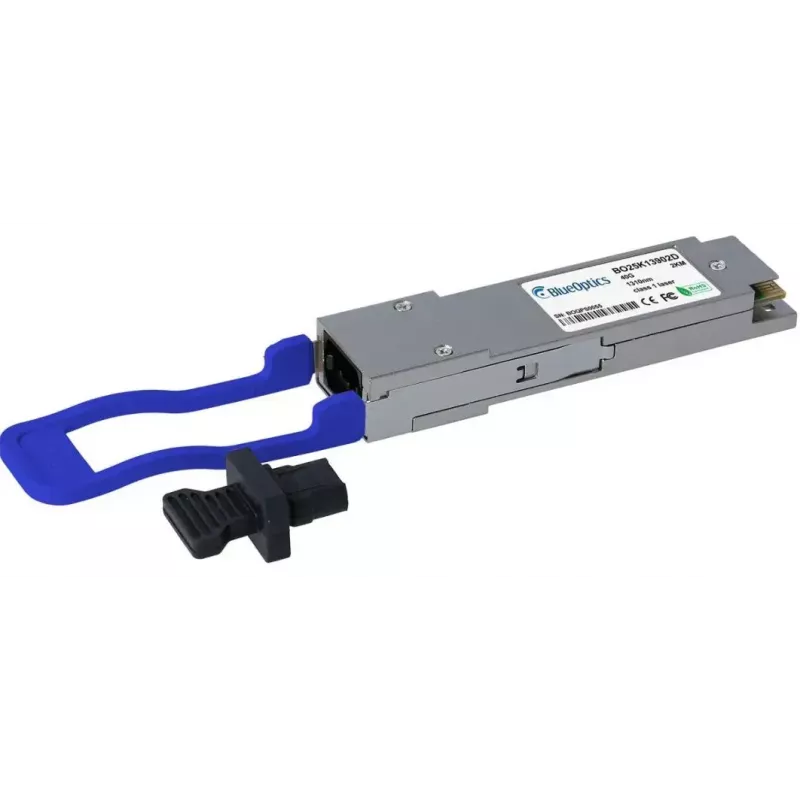

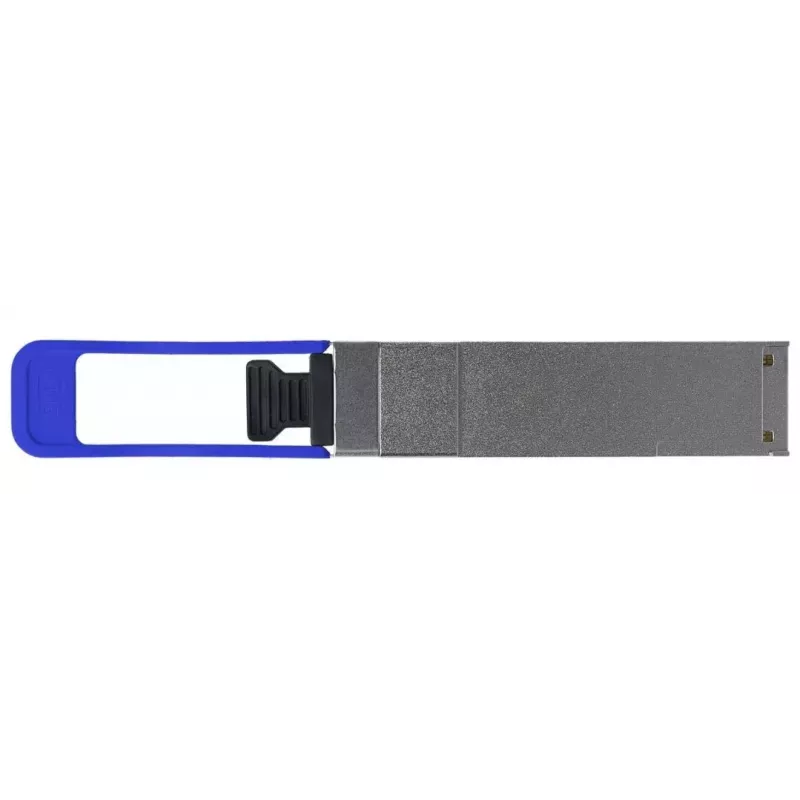

BlueOptics 740-056706-BO on QSFP fiiberoptiline transiivermoodul, mis on mõeldud 40 Gbit/s optiliste linkide jaoks. See toetab QSFP liidest ja on ette nähtud ühemoodiliste fiiberühenduste jaoks, kasutades MPO/MTP stiilis mitmekiulist pistikut. Moodulil on kompaktne metallkorpus hõbedase ja sinise värviga, see kaalub umbes 40 g ja ühildub Juniperi platvormide ning muu riistvaraga, mis järgib QSFP MSA elektrilisi ja mehaanilisi tavasid.

Eelised

See BlueOptics QSFP moodul pakub standardiseeritud QSFP vormitegurit koostalitlusvõimeks seadmetega, mis toetavad MSA-ga ühilduvaid QSFP transiivreid. See toetab 40000 Mbit/s andmeedastuskiirust, mis sobib suure läbilaskevõimega Etherneti ja seotud transpordiprotokollide jaoks. Transiiver on ehitatud optiliseks edastuseks 1310 nm lainepikkusega komponentidega nii saatja kui ka vastuvõtja jaoks ning on optimeeritud ühemoodiliste fiiberlinkide jaoks kuni umbes 2 kilomeetri kaugusele, kui seda kasutatakse vastavalt selle kavandatud rakendusele.

Sobib

• 40 G Etherneti üleslingid ja koondamine andmekeskustes
• Kiired ühendused lülitite, ruuterite ja salvestussüsteemide vahel
• Pikemad ühemoodilised fiiberlingid ülikoolilinnakute ja linnavõrkudes (kuni ~2 km)

Peamised tehnilised andmed

• Liidese tüüp: QSFP (Quad Small Form-factor Pluggable)
• Maksimaalne andmeedastuskiirus: 40000 Mbit/s (40 Gbit/s)
• Optiline lainepikkus: 1310 nm saatja ja vastuvõtja
• Fiibri tüüp: ühemoodiline kiud (SMF)

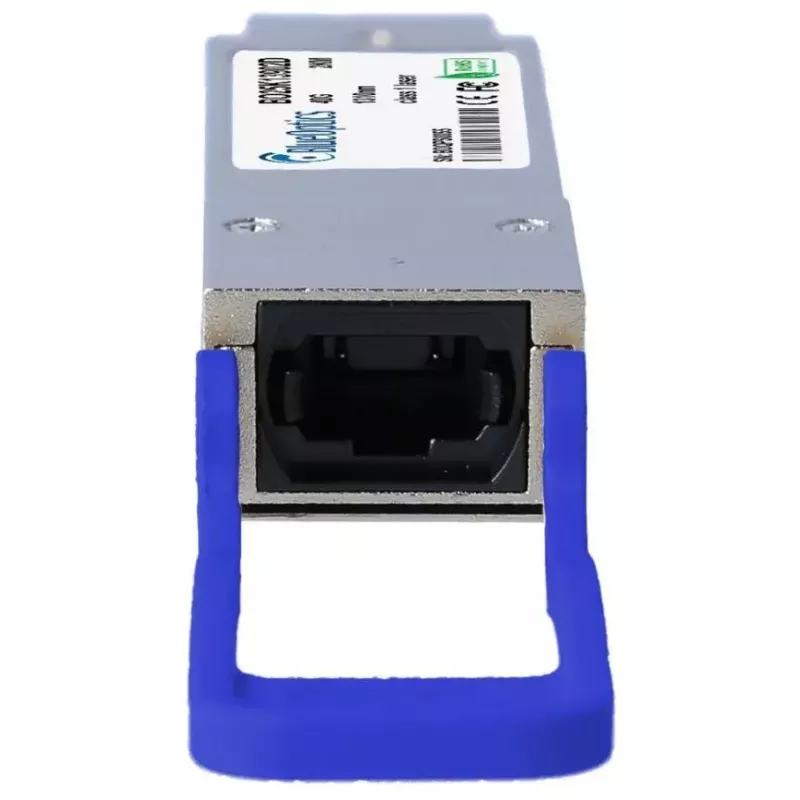

• Pistiku tüüp: MPO/MTP mitmekiuline pistik (MSA stiil)
• Tüüpiline ulatus: kuni umbes 2 kilomeetrit üle ühemoodilise kiu, kui seda kasutatakse sobivates lingitingimustes
• Toote värv: hõbedane ja sinine
• Kaal: 0,04 kg

Kasutamine

Paigaldage BlueOptics QSFP transiiver ühilduvasse QSFP pessa hostseadmes, järgides seadme tootja juhiseid kuumalt vahetatavate moodulite kohta. Ühendage MPO/MTP ühemoodiline patch-kaabel selle transiiveri ja vastava kaugtransiiveri või patch-paneeli vahel, tagades õige kiudude polaarsuse ja otspindade puhtuse. Veenduge, et hostseadme püsivara või draiver toetab QSFP mooduleid, ja vajadusel lubage või kontrollige digitaalset diagnostikaseiret (DDM/DOM), et jälgida reaalajas parameetreid nagu optiline võimsus ja temperatuur.

Soovitused

Usaldusväärseks tööks kasutage sobiva kvaliteediga ühemoodilisi MPO/MTP patch-juhtmeid, hoidke fiiberpistikud puhtad ja kontrollige enne kasutuselevõttu ühilduvust sihtmärgiks oleva Juniperi või kolmanda osapoole riistvaraga. Kui jälgimiseks on vaja DDM/DOM-i, veenduge, et hostisüsteem neid funktsioone toetab. Järgige optiliste moodulite käsitsemisel tööstusstandardi tavasid, et vältida saastumist või mehaanilisi kahjustusi.
