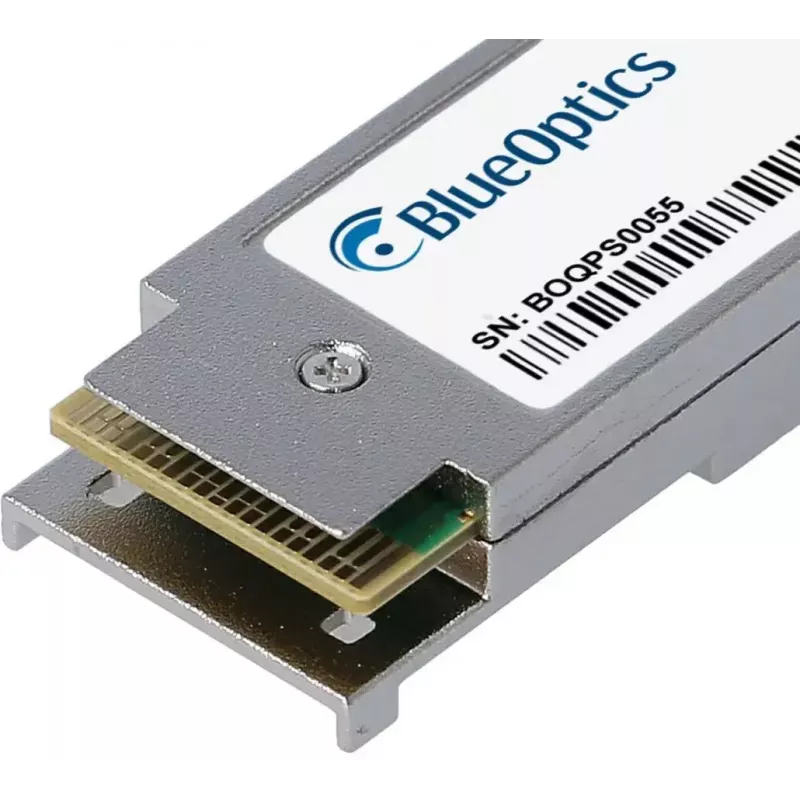

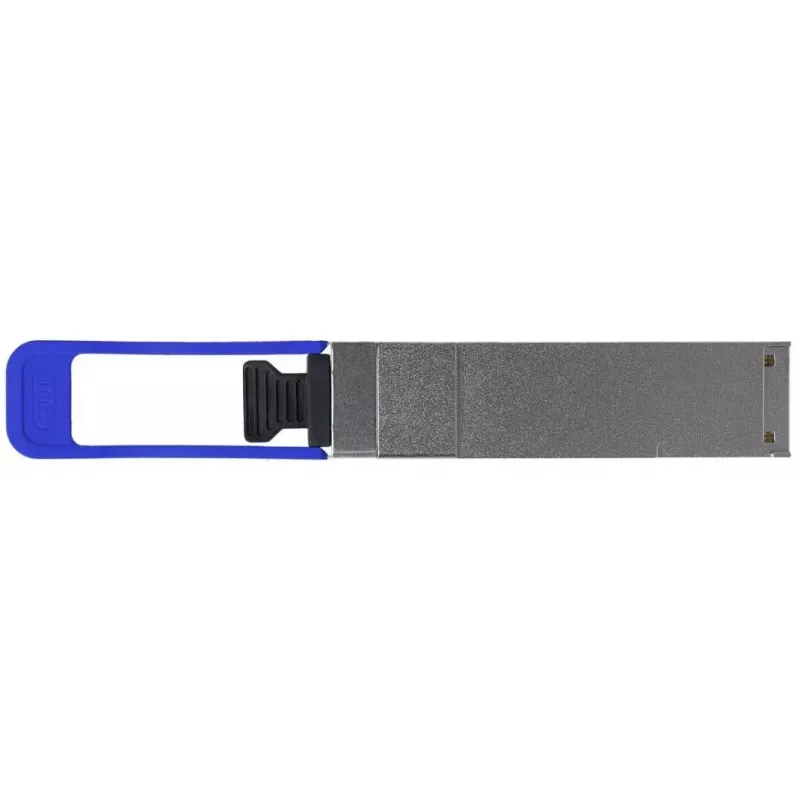

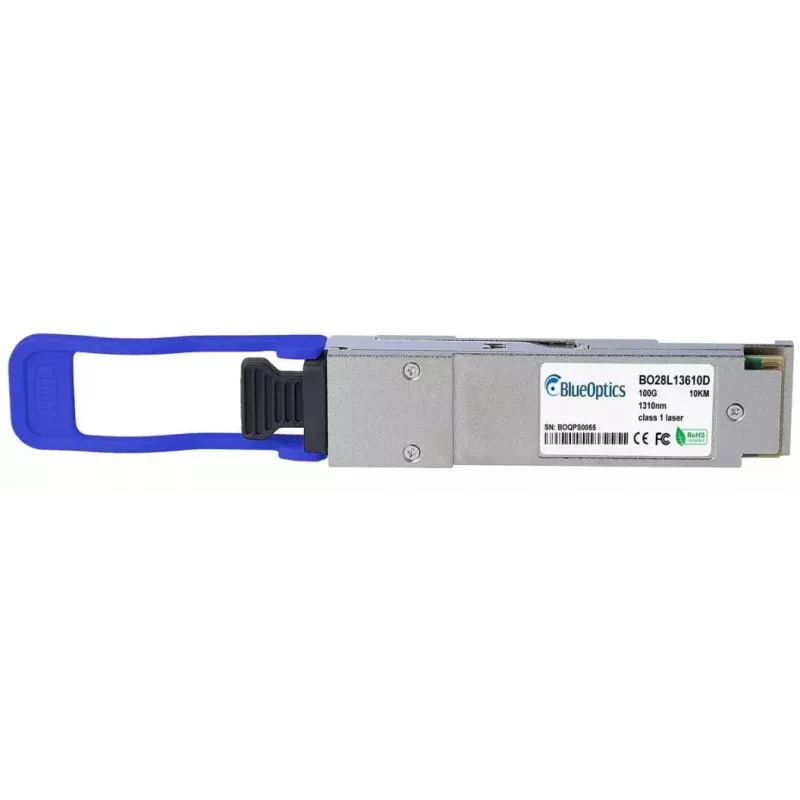

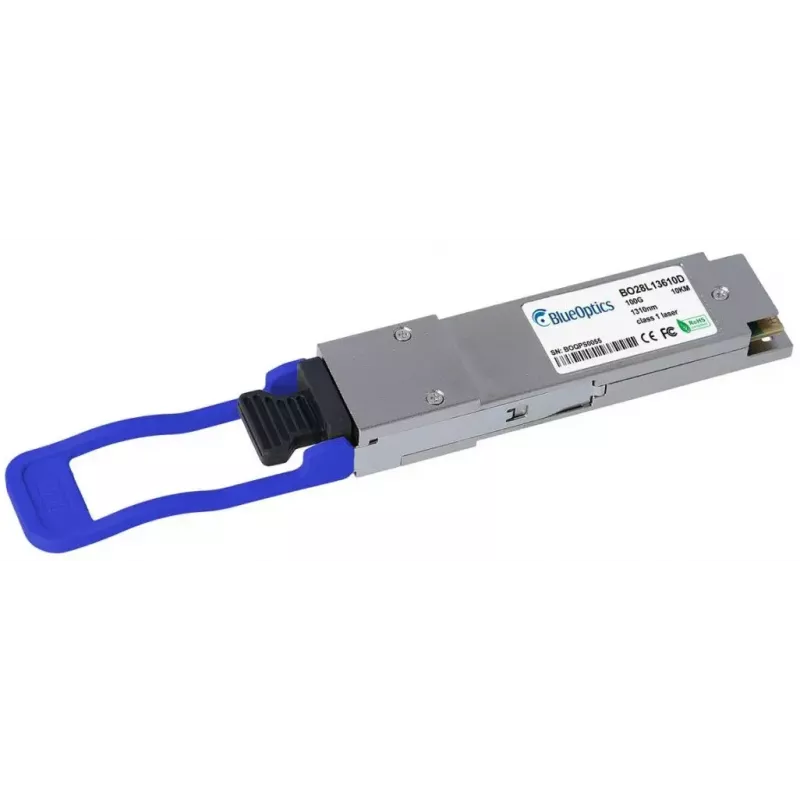

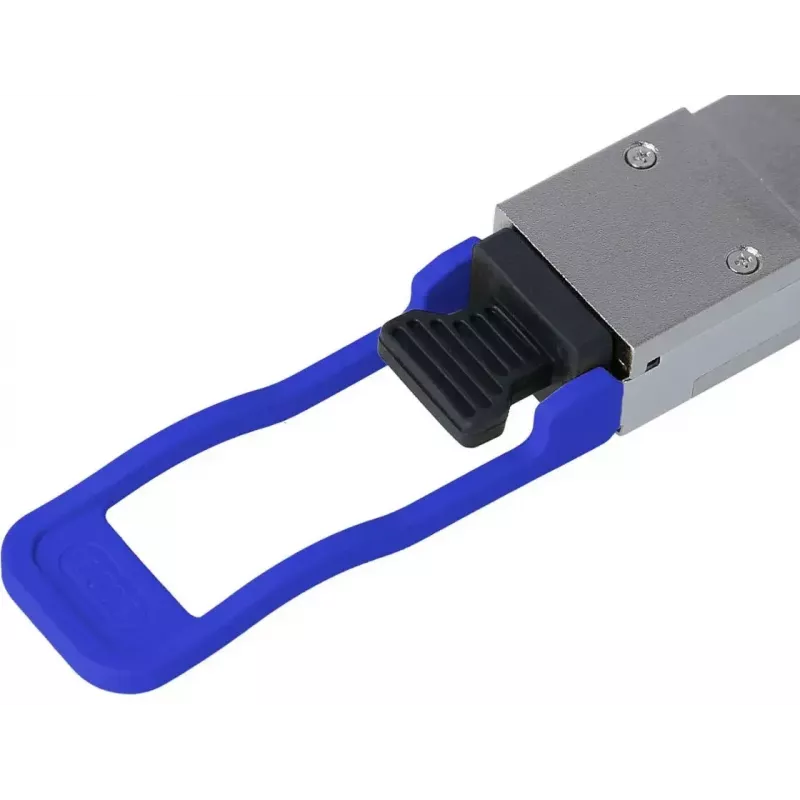

Fiiberoptiline transiivermoodul BlueOptics 3HE12229AA-BO QSFP28 10000 m

BlueOptics 3HE12229AA-BO QSFP28 10000 m on fiiberoptiline transiivermoodul, mis on loodud 100G kiirete optiliste linkide jaoks ühemoodilise kiu kaudu. Moodul toetab 100GBASE-LR4 klassi edastust kuni 10 kilomeetri kaugusele, kasutades LC dupleks ühendusi, ning see on ehitatud alumiiniumkorpuses, mis ühendab kerge konstruktsiooni (u 40 g) mehaanilise vastupidavusega, sobides andmekeskuste ja sideoperaatorite keskkondadesse. Moodul rakendab QSFP28 liidese signaalimist ning järgib MSA vormifaktori ootusi laiale riistvara ühilduvusele.

Eelised

See transiiver pakub pikamaa 100 Gbit/s optilist ühenduvust madala elektromagnetilise tundlikkusega ühemoodilise optilise edastuse kaudu. QSFP28 liides ja LC dupleks pistik võimaldavad integreerimist süsteemidega, mis aktsepteerivad LR4 klassi mooduleid. Alumiiniumkorpus ja kompaktne 40 g vormifaktor muudavad mooduli hõlpsasti käsitletavaks ja paigaldatavaks, tagades samas füüsilise töökindluse. Disain sisaldab digitaalse diagnostika monitooringu (DDM/DOM) tuge, et raporteerida optilisi ja elektrilisi parameetreid kaugseire ja veatuvastuse jaoks, kui hostriistvara seda toetab.

Sobib

• Pikamaa 100G lingid andmekeskustes ja ülikoolilinnaku magistraalides
• Kõrge jõudlusega arvutusvõrkude ühendused ja serverifarmid
• Sideoperaatorite ja teenusepakkujate metroo/kogumislingid kuni 10 km kaugusele
• Uuendused või asendused kommutaatorites, ruuterites ja salvestussüsteemides, mis aktsepteerivad 100GBASE-LR4 QSFP28 mooduleid

Peamised tehnilised andmed

• Liidese tüüp: QSFP28
• Edastusstandard: 100GBASE-LR4 samaväärne
• Maksimaalne lingi kaugus: kuni 10 000 m (ühemoodiline kiud, sõltuvalt kiu ja pistiku kvaliteedist)
• Pistiku tüüp: LC dupleks
• Korpuse materjal: alumiinium
• Kaal: u 0,04 kg
• Optiline topoloogia: Tx ja Rx CWDM kanalitega LR4 opereerimiseks
• Tugi digitaalse diagnostika monitooringule (DDM/DOM), kui hostisüsteem selle lubab

Kuidas kasutada

Paigaldage QSFP28 moodul ühilduvasse QSFP28 pessa, järgides hostisüsteemi tootja kuum-ühendamise ja elektrostaatilise lahenduse (ESD) juhiseid. Ühendage LC dupleks ühemoodilised fiiberoptilised ühenduskaablid mooduli ja kaugtransiiveri või ühenduspaneeli vahel, tagades õige orientatsiooni ja puhtad pistiku otspinnad. Seadistage hostisüsteemi liides 100G opereerimiseks vastavalt vajadusele ning kontrollige lingi olekut hostihaldusliidese kaudu. Kui host toetab DDM/DOM, jälgige raporteeritud parameetreid nagu toitepinge, laseri eelpingevool, optiline saate- ja vastuvõtuvõimsus ning mooduli temperatuur pideva diagnostika jaoks.

Soovitused

Kasutage ühemoodilist kiudu ja kvaliteetseid LC pistikuid või ühenduspaneele, et saavutada määratud 10 km ulatus. Puhastage ferruleid enne ühendamist ja kasutage tolmukorke, kui moodul ei ole ühendatud. Kinnitage hostplatvormi ühilduvus LR4 QSFP28 moodulitega ja lubage DDM/DOM hosti tarkvaras, kui on vaja kaugdiagnostikat. Järgige ESD ettevaatusabinõusid paigaldamise ajal ning käsitsege moodulit selle korpusest, vältides kontakti optiliste liidestega.
