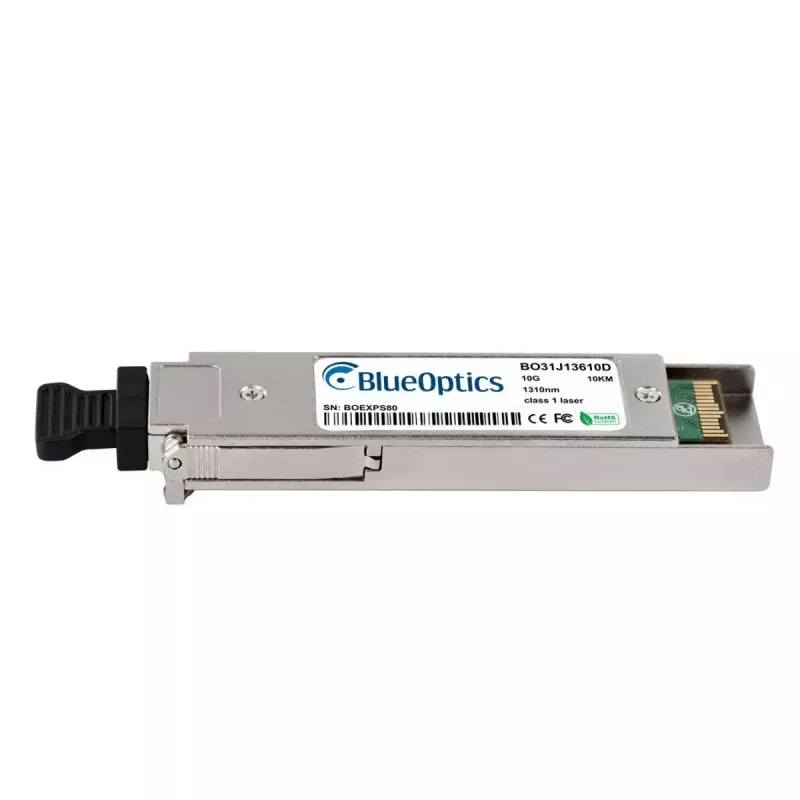

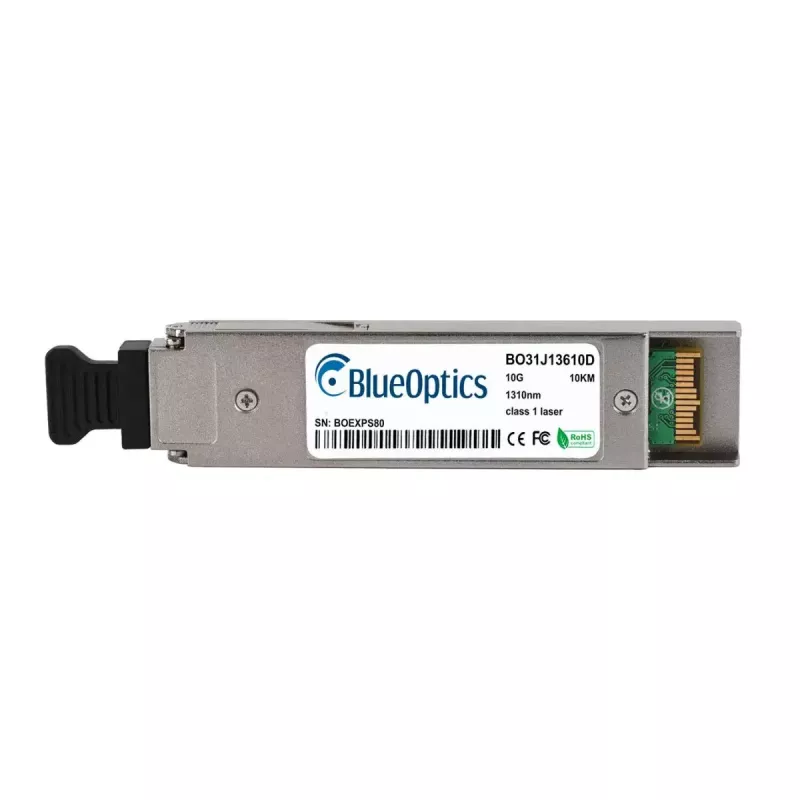

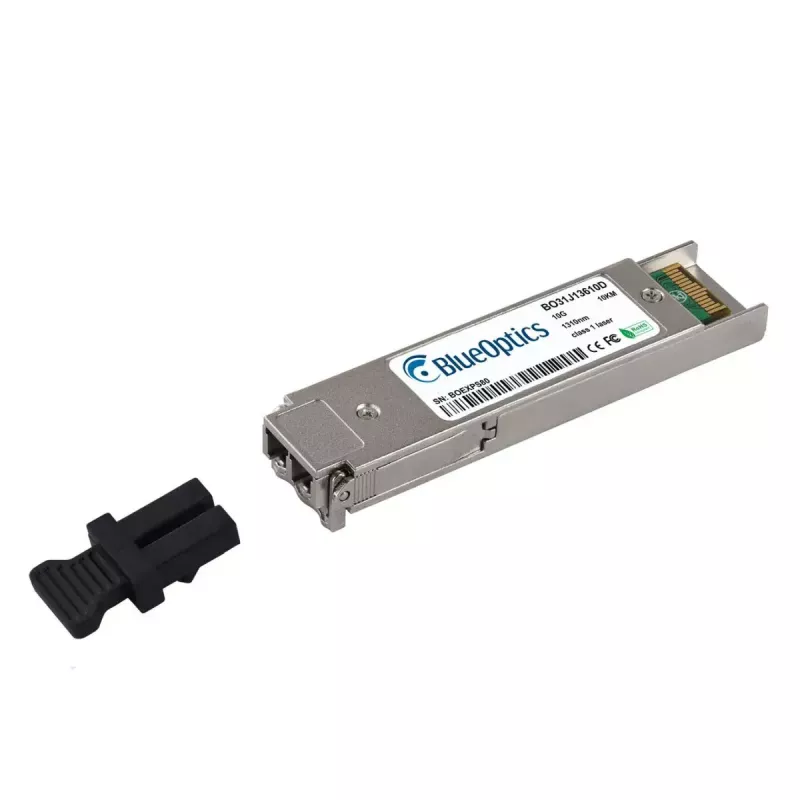

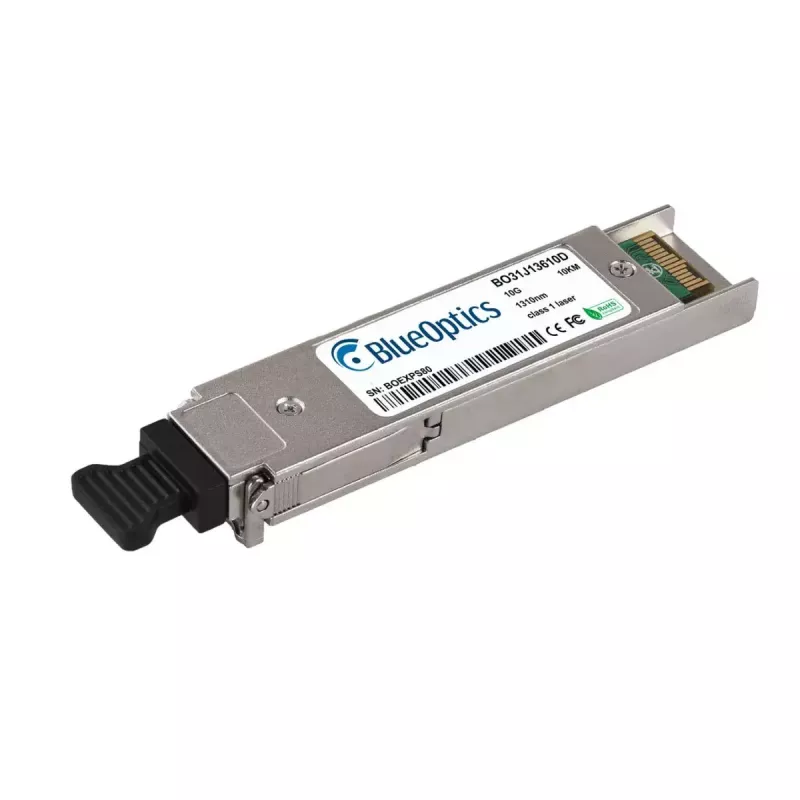

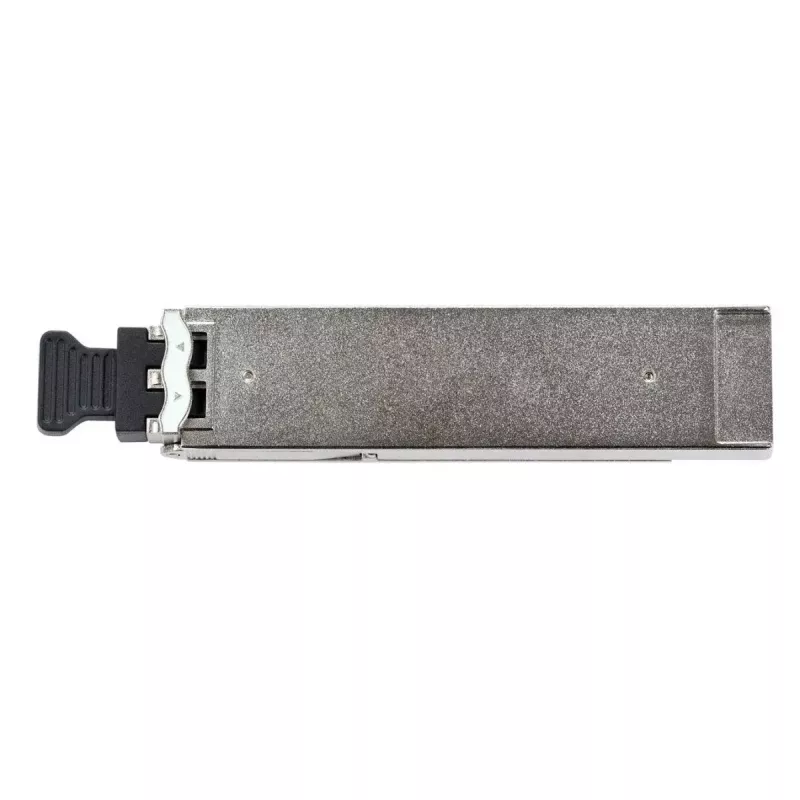

Fiiberoptiline transiivermoodul BlueOptics 10122-BO XFP 10000 m

BlueOptics 10122-BO XFP 10000 m on fiiberoptiline XFP transiivermoodul, mis on loodud 10 Gbps optiliste ühenduste jaoks ühemoodilise kiu kaudu kuni 10 000 meetri kaugusele. Alumiiniumist korpusega, mis tagab mehaanilise vastupidavuse ja tõhusa soojuse hajutamise, rakendab see XFP transiiver 10GBASE-LR optilist standardit LC-dupleksühenduvusega ning 1310 nm saatja/vastuvõtja paariga. Moodul toetab levinud kiireid protokolle nagu Ethernet, Fibre Channel over Ethernet (FCoE) ja SDH/SONET ning on ehitatud järgima MSA-ühilduvaid spetsifikatsioone kasutamiseks võrguseadmetes, mis aktsepteerivad XFP 10GBASE-LR mooduleid.

Eelised

Alumiiniumkorpus parandab soojuslikku jõudlust ja mehaanilist töökindlust, hoides mooduli kompaktsena riiulisse paigaldatavate süsteemide jaoks. Ühilduvus kehtestatud MSA XFP liidestega ja LC-duplekspistikud võimaldavad lihtsat paigaldamist paljudesse kommutaatoritesse, ruuteritesse ja salvestusseadmetesse. Transiiver sobib pika ulatusega ühemoodiliste kiudühenduste jaoks kuni 10 km ja sisaldab digitaalse diagnostilise monitooringu (DDM/DOM) tuge, kui hostriistvara seda funktsiooni toetab, võimaldades reaalajas juurdepääsu parameetritele nagu toitepinge, laseri eelpingevool, optiline väljund-/sisendvõimsus ja temperatuur.

Sobib

• 10 Gbps ühemoodilised kiudühendused kuni 10 km
• Andmekeskuse üleslingid ja kommutaatoritevahelised ühendused
• Ettevõtte WAN- ja MAN-optilised ühendused
• Salvestusvõrk (SAN) ja Fibre Channel over Ethernet (FCoE)
• XFP 10GBASE-LR moodulite asendamine või uuendamine ühilduvas riistvaras

Peamised spetsifikatsioonid

• Liidese tüüp: XFP
• Optiline standard: 10GBASE-LR
• Lainepikkus: 1310 nm (Tx/Rx)
• Maksimaalne ulatus: kuni 10 000 meetrit ühemoodilisel kiul
• Pistik: LC duplex
• Korpuse materjal: alumiinium
• Toetatud protokollid: 10 Gigabit Ethernet, Fibre Channel over Ethernet, SDH/SONET
• Monitooring: digitaalne diagnostiline monitooring (DDM/DOM), kui host seda võimaldab

Kasutamine

Paigaldage BlueOptics 10122-BO XFP moodul ühilduva võrguseadme XFP pessa, järgides seadme tootja kuumvahetusprotseduure. Ühendage ühemoodilised LC-duplekskiud patch-juhtmed transiiveri Tx- ja Rx-portidesse, jälgides õiget polaarsust ja kasutades sobivaid patch-paneele või kiuhaldust, et minimeerida painde- ja pistikukadu. Veenduge, et hostiseade on konfigureeritud soovitud 10G optilise ühenduse jaoks ja et vajalik transiiveritugi või püsivara ühilduvus on olemas. Kui DDM/DOM on nõutav, kontrollige, et hostisüsteem kuvab diagnostilised parameetrid ja et monitooringutööriistad on konfigureeritud mooduli oleku lugemiseks.

Soovitused

Kasutage kvaliteetset ühemoodilist kiudu ja LC-dupleks patch-juhtmeid, mis on hinnatud pika ulatusega 1310 nm ülekandeks, säilitage korralik kaablihaldus, et vältida järske paindeid, ja kontrollige ühilduvust oma kommutaatori või ruuteri mudeliga. Usaldusväärseks pikaajaliseks tööks jälgige DDM parameetreid, kui need on toetatud, ja planeerige regulaarseid kiupistikute ja patch-paneelide ülevaatusi, et hoida sisestuskadu madalal.
