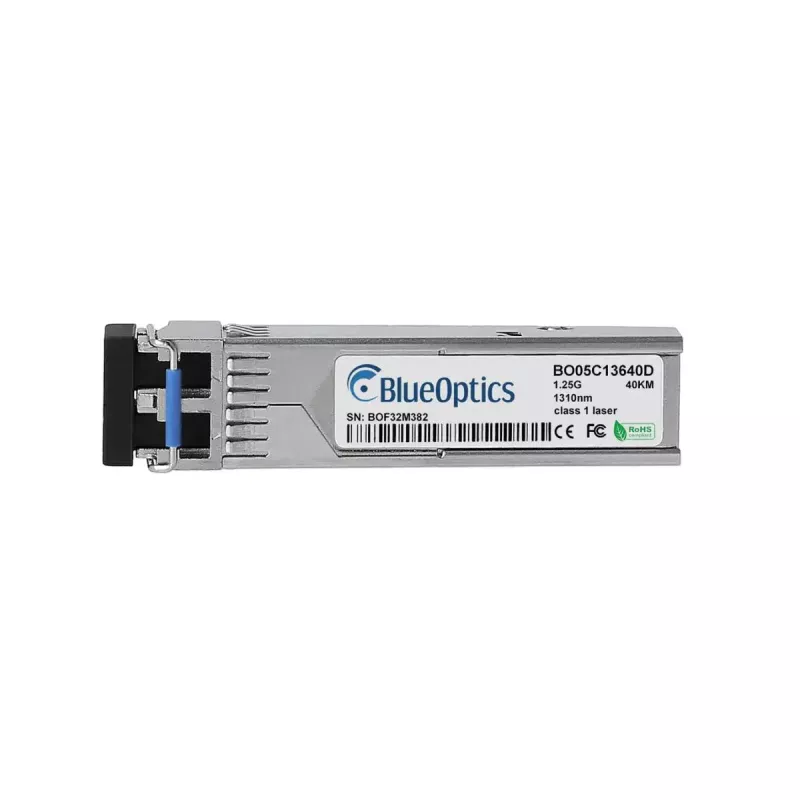

Fiiberoptiline transiiverimoodul BlueOptics GSLC30-LXH-BO 40000 m

BlueOptics GSLC30-LXH-BO on SFP-fiiberoptiline transiiverimoodul, mis on mõeldud ühemoodiliste optiliste ühenduste jaoks kuni 40 000 m kaugusele. Alumiiniumkorpuses ja umbes 20 g kaaluv moodul kasutab 1000BASE-LH signaaliedastust koos LC-dupleksühenduvuse ning 1310 nm saate- ja vastuvõtulainepikkustega. See toetab standardset MSA-vorminguteguri ühilduvust, mis võimaldab lihtsat integreerimist kommutaatoritesse, ruuteritesse, salvestussüsteemidesse ja muudesse SFP-mooduleid aktsepteerivatesse võrguseadmetesse.

Eelised

See SFP-moodul pakub pika ulatusega optilist edastust, mis on immuunne elektromagnetiliste häirete suhtes ning millel on fiiberühendustele iseloomulik madal latentsusaeg. MSA-standardite järgi toodetud ning kvaliteetsete optiliste ja elektrooniliste komponentidega varustatud moodul tagab usaldusväärse töö ja pikendatud kasutusea. Moodul toetab digitaalset diagnostikaseiret (DDM/DOM), kui hostseadmed seda võimaldavad, mis võimaldab tööparameetrite reaalajas jälgimist.

Sobib kasutamiseks

• Pikamaa-Ethernet-ühendused (kuni 40 km) üle ühemoodilise fiibri
• Kommutaatoritevahelised ja kommutaatori-ruuteri vahelised üleslingid ülikoolilinnakute ja linnavõrkude jaoks
• Salvestusvõrgu ühendused ja SAN-ühendused, mis toetavad kiirust 1,25 Gbit/s
• Tööstus- või EMI-tundlikud keskkonnad, mis nõuavad fiiberühendusi

Peamised tehnilised andmed

• Vormingutegur: SFP (MSA-ühilduv)
• Andmeedastuskiirus: kuni 1,25 Gbit/s (1000BASE-LH)
• Lainepikkus: 1310 nm (Tx ja Rx)
• Fiibri tüüp: ühemoodiline fiiber
• Maksimaalne ulatus: kuni 40 000 m (40 km)
• Pistik: LC-dupleks
• Korpuse materjal ja värvus: alumiinium
• Kaal: u 0,02 kg
• Digitaalne diagnostika: DDM/DOM-i tugi (vajab hosti tuge)

Kasutamine

Paigaldage BlueOptics GSLC30-LXH-BO, sisestades selle ühilduva võrguseadme SFP-pessa, kuni see lukustub. Ühendage LC-dupleks-ühemoodilised fiiberühendusjuhtmed mooduli LC-portidesse, jälgides õiget Tx↔Rx polaarsust. Veenduge, et hostseade toetab kavandatud protokolli (1000BASE-LH), ja vajadusel lubage või kontrollige DDM/DOM-i jälgimist hosti haldusliideses. Kontrollige lingi olekut ja tehke vajalikud seadistused ühendatud võrguseadmetes.

Soovitused

Optimaalse jõudluse saavutamiseks kasutage ühemoodilist fiibrit ja kvaliteetseid LC-dupleks-ühendusjuhtmeid, hoidke pistiku otsapinnad puhtad ning kontrollige paigaldamise ajal polaarsust ja lingi parameetreid. Veenduge, et sihtseade toetab SFP 1000BASE-LH-mooduleid ja DDM-i, kui diagnostika on vajalik. Hoidke ja käsitsege moodulit vastavalt standardsetele ESD-ettevaatusabinõudele, et kaitsta sisemisi komponente.
