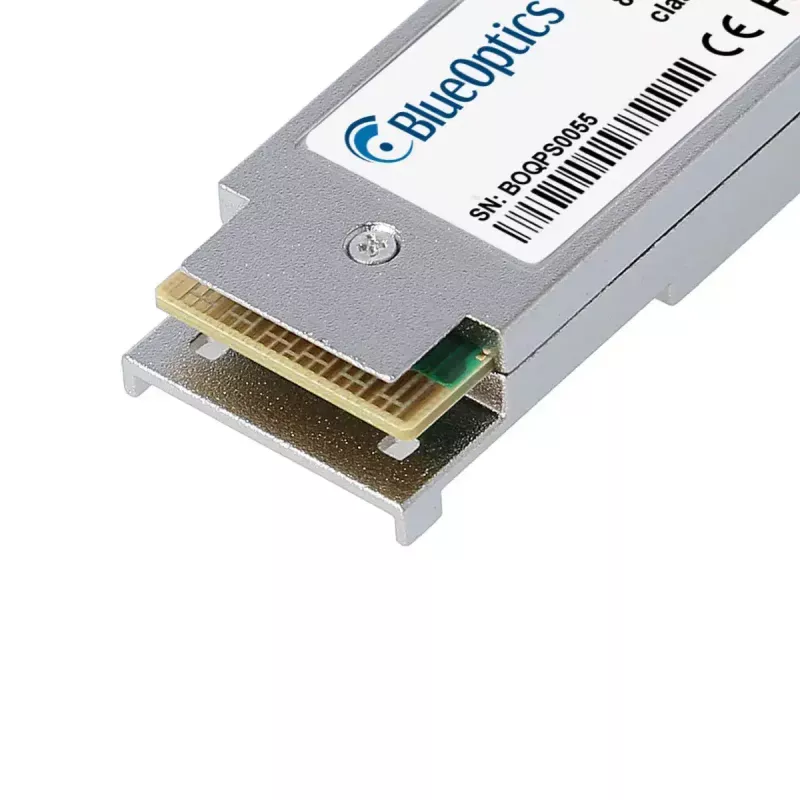

Fiiberoptiline transiiverimoodul BlueOptics F5-UPG-QSFP+PSM4-BO 40000 Mbit/s OSFP

BlueOptics F5-UPG-QSFP+PSM4-BO on fiiberoptiline transiiverimoodul, mis on loodud 40 Gbit/s võrkude jaoks. See kasutab OSFP-liidest QSFP-vormingus ja toetab MPO/MTP mitmekiulisi ühendusi. Moodul edastab ja võtab vastu optilisi signaale lainepikkusel 1310 nm, vastab CE, RoHS ja FCC standarditele ning on konstrueeritud pikaks tööeaks, teatatud keskmise tõrkevaheajaga 3 000 000 tundi. See ühildub levinud võrguplatvormidega, mis aktsepteerivad QSFP/OSFP transiivreid, ja on mõeldud kasutamiseks kiiretes optilistes linkides, kasutades mitmemoodilist kiudu.

Eelised

Transiiver pakub suurt andmeläbilaskevõimet kuni 40 000 Mbit/s ja MPO/MTP ühendust mitmekiuliste linkide jaoks, võimaldades koondatud suure ribalaiusega ühendusi. Ehitatud vastavalt QSFP-moodulite MSA mehaanilistele ja optilistele standarditele, kasutab see tuntud tarnijate komponente, et tagada stabiilne optiline jõudlus ja pikk kasutusiga. Integreeritud digitaaldiagnostika (DDM/DOM) võimaldab reaalajas jälgida toitepinget, laseri voolu, saate- ja vastuvõtuvõimsust ning temperatuuri, toetades kaugtõrkeotsingut ja hooldust.

Sobib

• Kiirete võrgu üleslinkide jaoks lülitite ja ruuterite vahel
• Andmekeskuste ühendusteks ja serveriparkide ühenduvuseks
• Salvestusvõrkude (SAN) ja koondlinkide jaoks
• Telekommunikatsiooni ja operaatoriklassi optiliste linkide jaoks
• Keskkondadesse, kus on vajalik DOM/DDM jälgimine ja hallatud tõrkeotsing

Peamised tehnilised andmed

• Liidese tüüp: OSFP-vorming, ühildub QSFP mehaanilise standardiga
• Maksimaalne andmeedastuskiirus: 40 000 Mbit/s (40 Gbit/s)
• Optiline lainepikkus: 1310 nm saateks ja vastuvõtuks
• Ühenduse tüüp: MPO/MTP mitmekiuline pistik
• Töökeskkond: Mitmemoodilised kiudühendused
• Värv / korpus: Hõbedane kompaktne transiiveri korpus
• Kaal: Umbes 0,04 kg
• Diagnostika: Digitaaldiagnostika jälgimine (DDM/DOM), vastavuses SFF-8472-ga
• Standarditele vastavus: CE, RoHS, FCC
• Töökindlus: MTBF umbes 3 000 000 tundi

Kuidas kasutada

Paigaldage transiiver ühilduvasse OSFP/QSFP pessa sihtseadmes vastavalt riistvara müüja juhistele ja veenduge, et hostplatvorm toetab moodulit ja vajadusel DDM/DOM funktsionaalsust. Ühendage MPO/MTP fiiberoptiline patch-kaabel mooduliga ja suunake kaabel vastuvõtva transiiveri või patch-paneelini. Kontrollige lingi olekut ja jälgige diagnostikaparameetreid hosti haldusliidese kaudu. Järgige standardseid elektrostaatilise laengu (ESD) ettevaatusabinõusid mooduli käsitsemisel ja vältige optiliste liideste puudutamist; hoidke tolmukatted peal kuni lõpliku ühendamiseni.

Soovitused

Optimaalse jõudluse tagamiseks sobitage transiiver MPO/MTP patch-kaablite ja patch-paneelidega, mis on hinnatud 40 Gbit/s mitmemoodiliste linkide jaoks, ning veenduge, et lingi mõlemas otsas kasutatakse ühilduvaid optikaid ja transiiveritüüpe. Veenduge, et hostseadme püsivara ja draiver toetavad kolmanda osapoole transiivreid ning võimaldavad DDM/DOM-i, kui on vaja kaugdiagnostikat. Hoidke optilised pistikud puhtad ja järgige oma organisatsiooni kaabelduse ja painderaadiuse juhiseid, et säilitada signaali terviklikkus.
