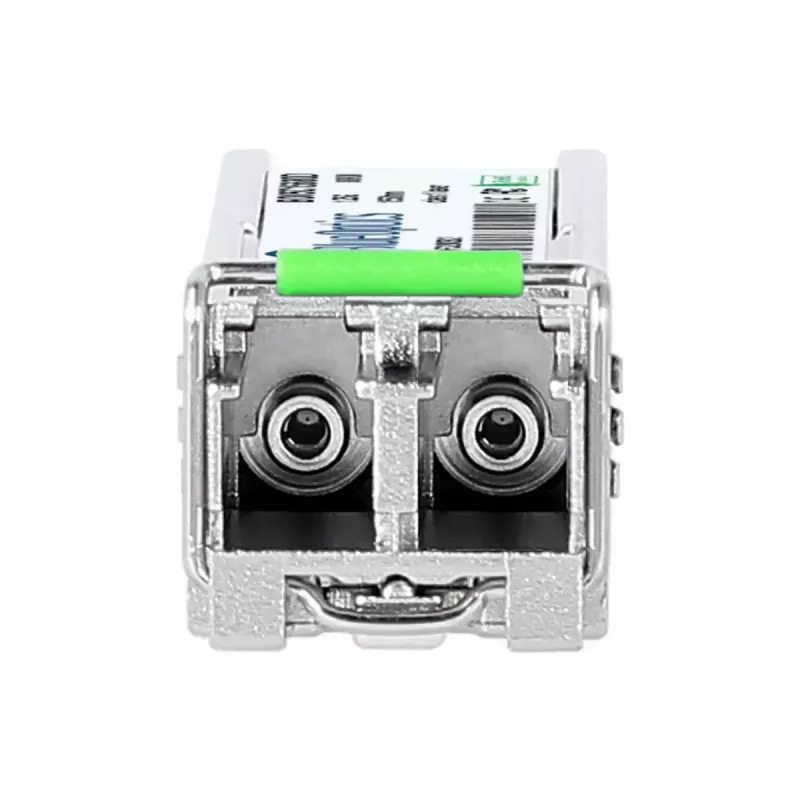

Fiiberoptiline transiiverimoodul BlueOptics AGM733F-BO SFP LC Alumiinium 20 g

BlueOptics AGM733F-BO SFP LC Alumiinium 20 g on ühemoodiline fiiberoptiline transiiverimoodul, mis on mõeldud 1000BASE-ZX rakendusteks. Sellel on SFP vormitegur ja LC duplekspistik ning see toetab optilist saatmist ja vastuvõttu lainepikkusel 1550 nm. Moodul on kompaktne ja kerge (umbes 20 g) ning järgib MSA-le vastavaid mehaanilisi ja elektrilisi spetsifikatsioone, mistõttu ühildub paljude võrguseadmetega, mis aktsepteerivad tavalisi SFP transiivereid.

Eelised

Transiiver pakub pika ulatusega ühemoodilist tööd tüüpiliselt kuni 80 km kaugusele Etherneti, Fibre Channel over Etherneti või SDH/SONET rakenduste jaoks, jäädes samas ühilduvaks seadmetega, mis toetavad originaalset 1000BASE-ZX SFP-d. MSA standarditele ehitatud moodul sisaldab tõestatud laser- ja IC-komponente stabiilse optilise jõudluse tagamiseks ning on tehases funktsionaalsuse suhtes testitud. See toetab ka digitaalset diagnostika jälgimist (DDM/DOM) vastavalt SFF-8472-le, võimaldades kaugjälgida toitepinget, laseri eelpingevoolu, saatevõimsust, vastuvõtuvõimsust ja temperatuuri.

Sobib

• Pika ulatusega ühemoodilised Etherneti lingid (1000BASE-ZX)
• Ühendused lülitite, ruuterite ja salvestussüsteemide vahel ühemoodilise fiibri kaudu
• Fibre Channel over Ethernet ja SDH/SONET optilised lingid
• Keskkonnad, mis nõuavad DDM/DOM-toega transiiverite jälgimist

Peamised spetsifikatsioonid

• Vormitegur: SFP (Small Form-factor Pluggable)
• Pistik: LC dupleks
• Optiline lainepikkus: 1550 nm (Tx ja Rx)
• Toetatud andmeedastuskiirus: kuni 1,25 Gbit/s (1 Gb Ethernet/Fibre Channel)
• Tüüpiline ulatus: kuni 80 km üle ühemoodilise fiibri
• Kaal: umbes 0,02 kg
• Korpuse värv/viimistlus: alumiinium
• Digitaalne diagnostika jälgimine (DDM/DOM): toetatud (SFF-8472)

Kasutamine

Paigaldage BlueOptics AGM733F-BO, sisestades SFP mooduli ühilduvasse SFP porti oma lülitis, ruuteris või salvestusseadmes, kuni see fikseerub. Ühendage LC dupleks ühemoodilised fiibriparandusjuhtmed mooduli LC pistikusse, tagades õige saatmis-/vastuvõtusuuna. Kontrollige lingi olekut ja kui hostseade toetab, kasutage DDM/DOM liidest optiliste parameetrite (nt saate- ja vastuvõtuvõimsus, toitepinge ja temperatuur) jälgimiseks. Eemaldage moodul, vabastades riivi ja tõmmates seda otse välja, et vältida pistiku kahjustamist.

Soovitused

Usaldusväärsete kauglinkide jaoks kasutage kvaliteetseid ühemoodilisi parandusjuhtmeid ja vajadusel ühilduvaid paranduspaneele. Veenduge, et riistvara host toetab 1000BASE-ZX ja DDM/DOM funktsioone täielikuks funktsionaalsuseks. Järgige ESD ettevaatusabinõusid mooduli käsitsemisel ja hoidke kaitse-tolmusukad kasutamata pistikutel, et vältida saastumist.
