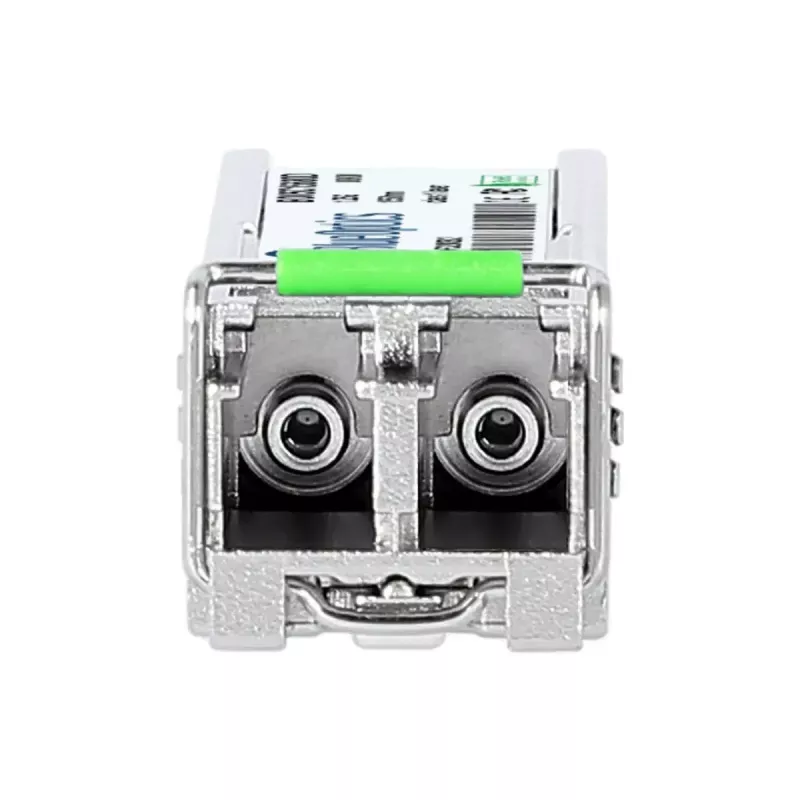

Fiiberoptiline transiiverimoodul BlueOptics 780180-BO 1250 Mbit/s SFP 1550 nm

BlueOptics 780180-BO on SFP fiiberoptiline transiiverimoodul, mis on mõeldud ühemoodiliste linkide jaoks lainepikkusega 1550 nm ja maksimaalse andmeedastuskiirusega 1250 Mbit/s. Hõbedases metallkorpuses ja kaaludes umbes 20 g, järgib moodul levinud MSA SFP vormiteguri tavasid ja on RoHS-iga kooskõlas. See toetab pikamaa optilisi ühendusi ning sisaldab saatja ja vastuvõtja funktsioone dupleks-LC fiiberlinkide jaoks, pakkudes usaldusväärset andmeedastust võrguseadmetele, mis aktsepteerivad SFP-mooduleid.

Eelised

See SFP transiiver pakub gigabitiühenduse võimekust 1550 nm juures, mis sobib pikamaa ühemoodiliste fiibrijooksude jaoks, samas kui selle kompaktne SFP vormitegur võimaldab kuumpistikuga paigaldamist ühilduvatesse kommutaatoritesse, ruuteritesse ja salvestusliidestesse. Moodul on toodetud tööstuse MSA standardite järgi mehaanilise ja optilise ühilduvuse tagamiseks ning on testitud koostalitlusvõimeks peamiste riistvaraplatvormidega. MTBF-iga suurusjärgus 1 000 000 tundi ja RoHS-i järgimisega pakub see pikka tööiga ning vastavust keskkonna- ja ohutusnõuetele.

Sobib

• Pikamaa ühemoodilised Etherneti lingid
• Kommutaatorite ja ruuterite vahelised ühendused linna- või ülikoolivõrkudes
• Fibre Channel over Ethernet ja SDH/SONET transport kuni 1,25 Gbit/s
• Ettevõtte võrguseadmete SFP-portide asendamine või uuendamine, mis toetavad 1550 nm SFP-sid

Peamised tehnilised andmed

• Vormitegur: SFP (väike vormiteguriga pistikühendatav)
• Lainepikkus: 1550 nm
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbit/s)
• Pistikutüüp: LC dupleks (optiline)
• Fiibritüüp: Ühemoodiline fiiber (SMF)
• Tüüpiline kaal: 20 g
• Vastavus: RoHS
• Keskmine riketevaheline aeg (MTBF): ~1 000 000 tundi

Kasutamine

Paigaldage BlueOptics 780180-BO moodul ühilduvate võrguseadmete tühja SFP-pesasse, kui hostseade on toite all, järgides müüja kuumpistiku juhiseid. Ühendage LC dupleks ühemoodilised fiiberpatsi juhtmed mooduli saatja- ja vastuvõtjaportidesse, tagades õige polaarsuse. Kinnitage lingi läbirääkimist ja kiiruse seadeid hostseadmel ning veenduge, et moodul on süsteemi poolt tuvastatud. Jälgimisvõimaluste jaoks lubage toetatud platvormidel digitaalne diagnostiline jälgimine (DDM/DOM), et lugeda toitepinget, laseri eelpingevoolu, saatmisvõimsust, vastuvõtuvõimsust ja temperatuuri.

Soovitused

Kasutage madala kaoga ühemoodilisi LC dupleks patsi juhtmeid ja võimaluse korral suunake fiibrid läbi patch-paneelide, et säilitada optimaalne signaalikvaliteet. Veenduge, et hostriistvara toetab 1550 nm SFP-mooduleid ja nõutavaid protokolle (Ethernet, Fibre Channel over Ethernet või SDH/SONET) enne kasutuselevõttu. DDM/DOM-funktsioonide kasutamisel kontrollige, kas võrguseadme püsivara eksponeerib diagnostilisi parameetreid; hoidke pistiku otsapinnad puhtad ja järgige ESD ettevaatusabinõusid käsitsemise ja paigaldamise ajal.
