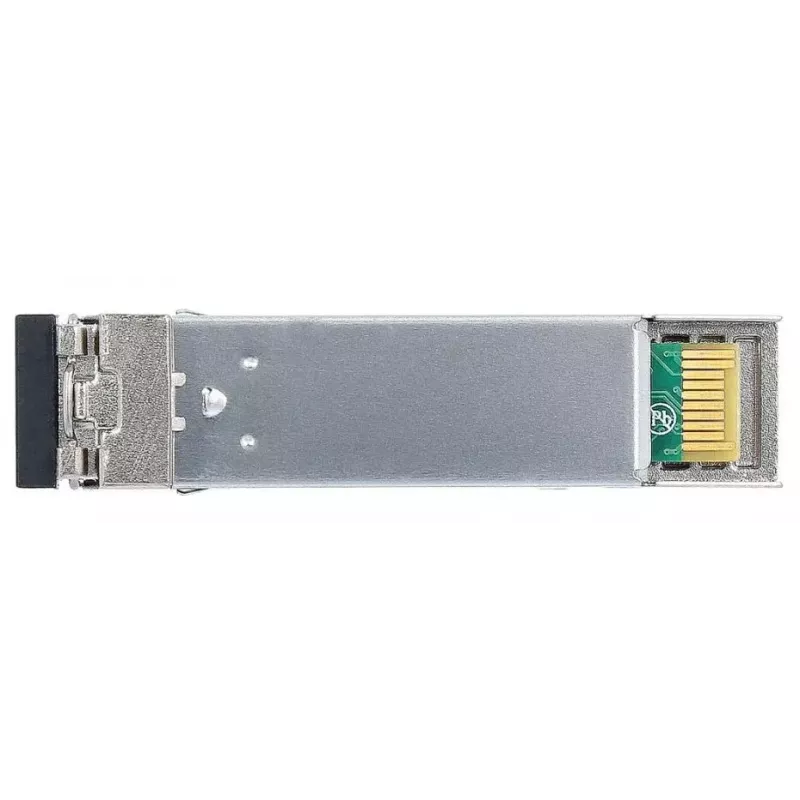

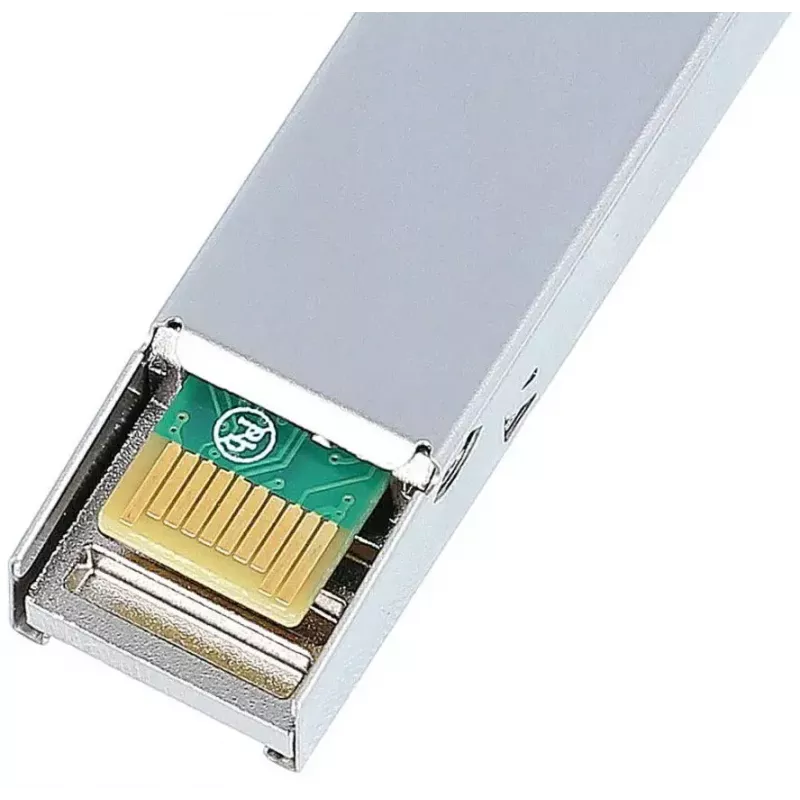

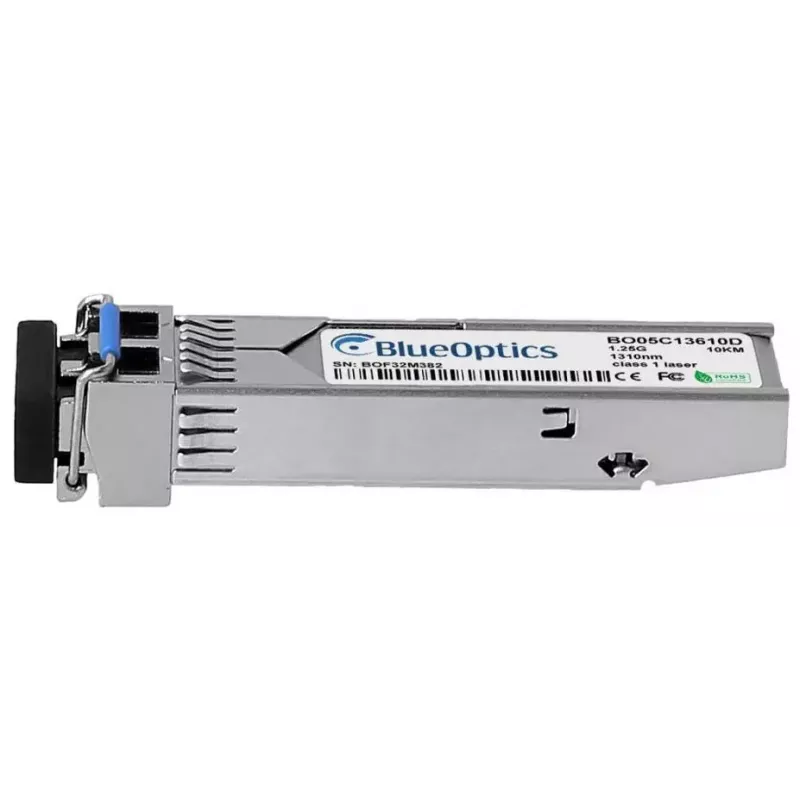

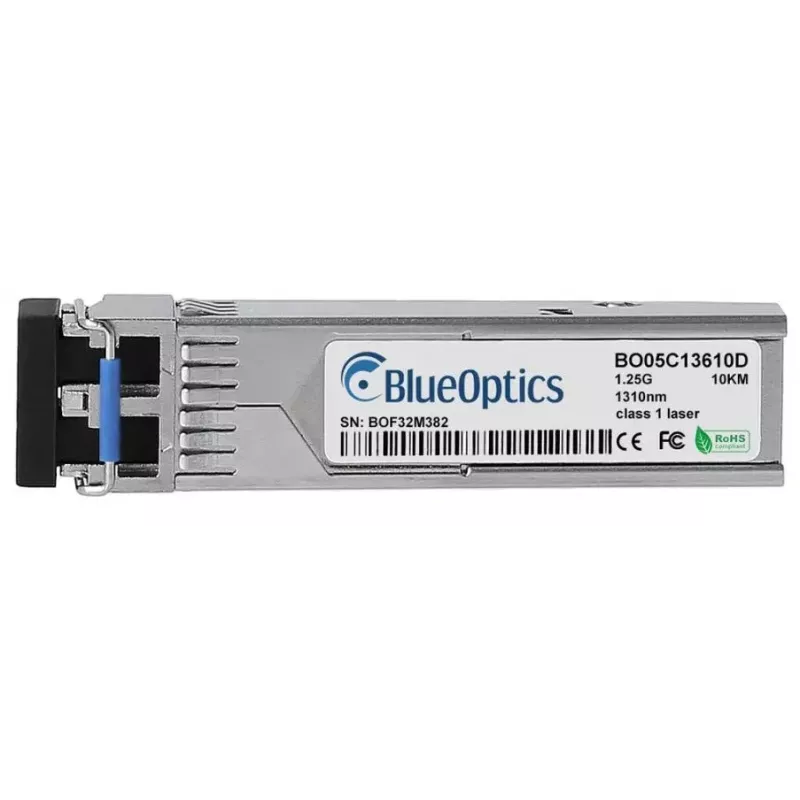

Fiiberoptiline transiiverimoodul BlueOptics 1783-SFP1GLX-BO SFP 10000 m

BlueOptics 1783-SFP1GLX-BO on ühemoodilise kiu SFP-transiiverimoodul, mis on mõeldud kiirete optiliste linkide jaoks kuni 10 000 m kaugusele. Moodul kasutab SFP-liidest alumiiniumkorpuses ja kaalub ligikaudu 20 g, muutes selle kompaktseks ja sobivaks kasutamiseks erinevates võrguseadmetes, mis aktsepteerivad standardseid SFP-mooduleid. See rakendab 1000BASE-LX edastusomadusi LC-dupleksühenduvusega ja on mõeldud usaldusväärsete pika vahemaa Etherneti, Fibre Channel over Etherneti või SDH/SONETi linkide jaoks kiirusega kuni 1,25 Gbit/s.

Eelised

Transiiver järgib MSA-ühilduvat SFP-vormitegurit ja LC-duplekspistiku standardeid, võimaldades laia ühilduvust kommutaatorite, ruuterite, salvestussüsteemide ja muu varustusega, mis toetab standardseid 1000BASE-LX SFP-mooduleid. Alumiiniumkorpus tagab mehaanilise kaitse ja termilise stabiilsuse, samas kui kerge disain hõlbustab paigaldamist tihedatesse riiulikeskkondadesse. Moodul toetab ühemoodilise kiu edastust lainepikkusel 1310 nm nii saatja kui ka vastuvõtja kanalite jaoks, pakkudes pikamaaühendust ilma elektromagnetiliste häirete tundlikkuseta.

Sobib

• Pika vahemaa Etherneti lingid kuni 10 km
• Kommutaatorite ja ruuterite ühendamine hoonete või ülikoolilinnakute vahel
• Salvestusvõrgu (FCoE) lingid ja kiired üleslingid
• SDH/SONET ja muud optilised tagasivõrgu rakendused

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (MSA-ühilduv)
• Edastusstandard: 1000BASE-LX (1,25 Gbit/s)
• Kiu tüüp: ühemoodiline kiud
• Lainepikkus: 1310 nm (TX ja RX)

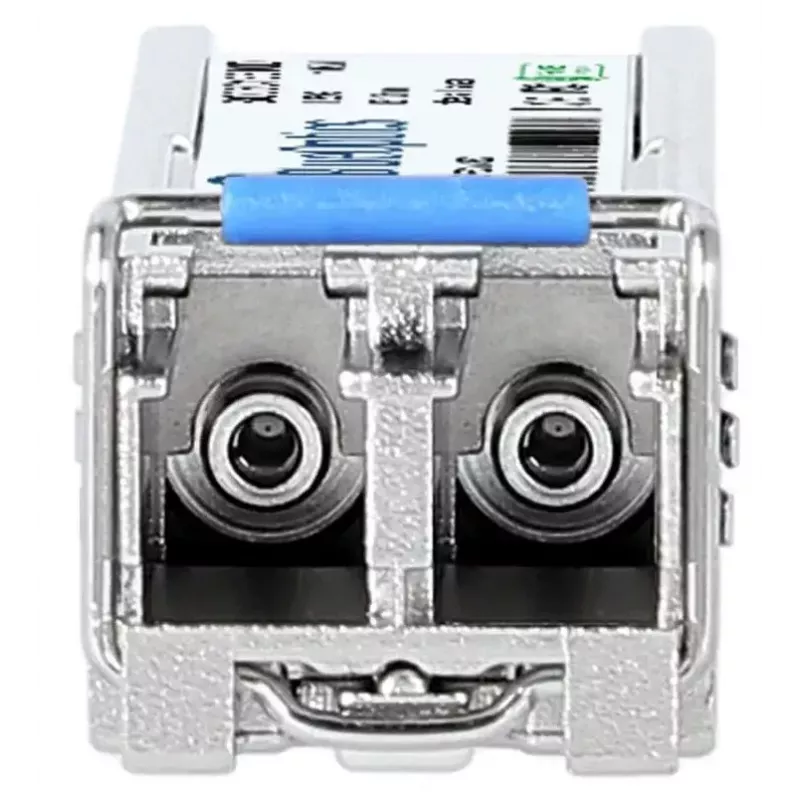

• Pistik: LC-dupleks
• Maksimaalne ulatus: kuni 10 000 m
• Korpuse materjal: alumiinium
• Kaal: u 0,02 kg

Kasutamine

Paigaldage BlueOptics SFP-moodul ühilduva võrguseadme vaba SFP-porti, kuni see kindlalt kinnitub. Ühendage õige polaarsusega LC-dupleks ühemoodilise kiu ühendusjuhtmed mooduliga ja kaugtransiiveri või jaotuspaneeliga. Veenduge, et ühendatud seade on konfigureeritud 1000BASE-LX tööks ja et kõik vajalikud automaatse läbirääkimise või lingi seaded on hostiriistvaras lubatud. Kui host toetab digitaalset diagnostikat (DDM/DOM), jälgige vajadusel transiiveri parameetreid haldusliidese kaudu.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC-dupleks ühendusjuhtmeid ja puhtaid pistikuid, et säilitada signaali terviklikkus. Kontrollige, kas hostiriistvara toetab DDM/DOM-i, kui tuginete kaugdiagnostika näitudele. Vältige kiu painutamist üle tootja määratud minimaalse painderaadiuse ja järgige elektrostaatilise laengu vastaseid ettevaatusabinõusid mooduli käsitsemisel.
