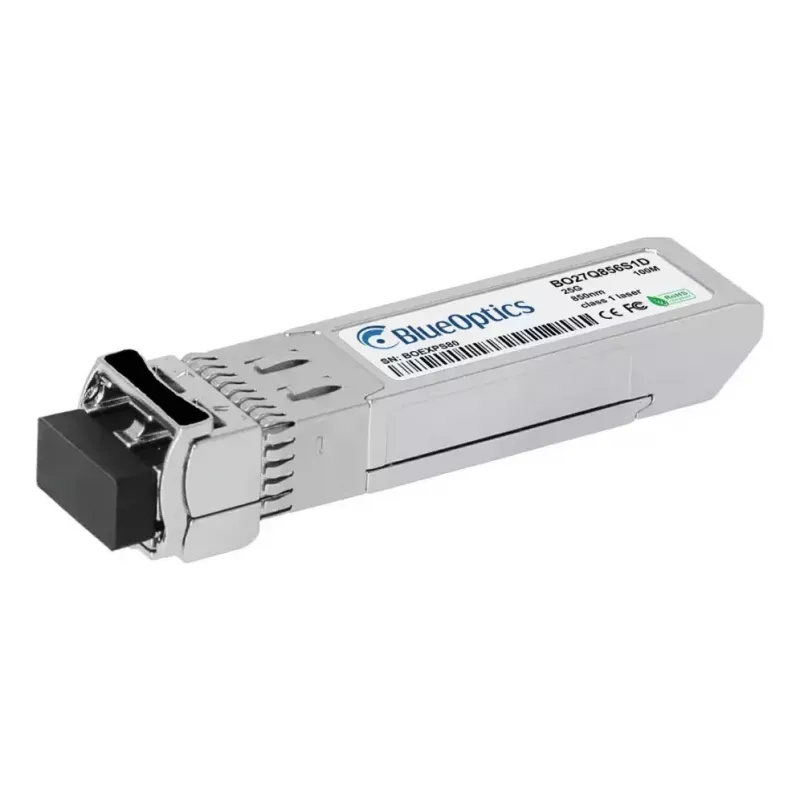

Fiiberoptiline transiiveri moodul BlueOptics AFBR-725XMMZ-BO SFP28 LC…

BlueOptics AFBR-725XMMZ-BO on fiiberoptiline SFP28 transiiveri moodul, mis on loodud 25GBASE-SR mitme režiimi linkide jaoks. See kasutab LC duplekspistikut ja töötab 850 nm saate- ja vastuvõtulainepikkustel, et toetada kiiret optilist andmeedastust mitme režiimi fiibri kaudu. Moodul on kompaktne ja kerge (umbes 20 g) ning järgib MSA SFP28 vormiteguri standardeid, võimaldades lihtsat paigaldamist ühilduvatesse kommutaatoritesse, ruuteritesse ja salvestussüsteemidesse.

Eelised

See transiiver pakub natiivset 25 Gbit/s lühimaa optilist ühenduvust LC dupleksliidese kaudu ja toetab digitaalset diagnostikaseiret (DDM/DOM), mis vastab SFF-8472-le, võimaldades reaalajas jälgida pinget, temperatuuri, laseri eelpinget ja optilist võimsust. Komponendid on valitud nii, et need vastaksid MSA spetsifikatsioonidele ja tagaksid ühtlase jõudluse Avago AFBR-725xMMZ ühilduvatel platvormidel. Alumiiniumkorpus ja standardiseeritud SFP28 jalajälg lihtsustavad käsitsemist ja paigaldamist tihedates võrgukeskkondades.

Sobib

• 25G Etherneti üleslingid ja serveritevahelised ühendused andmekeskustes
• Suure jõudlusega kommutatsioonivõrk ja koondamise lingid
• Salvestussüsteemid ja SAN-i ühendused, mis aktsepteerivad SFP28 mooduleid
• Lühimaa mitme režiimi fiibriühendused kuni tüüpilise maksimaalse kauguseni 25GBASE-SR jaoks (kuni ~100 m sobival OM3/OM4 fiibril)

Peamised spetsifikatsioonid

• Vormitegur: SFP28 (MSA-le vastav)
• Andmeedastuskiirus: 25 Gbit/s (25GBASE-SR-le vastav)
• Optiline lainepikkus: 850 nm (Tx/Rx)
• Pistiku tüüp: LC dupleks
• Fiibri tüüp: Mitme režiimi fiiber (MMF)
• Korpuse materjal/värv: Alumiinium
• Kaal: umbes 0,02 kg
• Seire: digitaalne diagnostikaseire (DDM/DOM) vastavalt SFF-8472-le

Kasutamine

Paigaldage BlueOptics AFBR-725XMMZ-BO, sisestades SFP28 mooduli ühilduvasse SFP28 porti, kuni see klõpsatab kinni. Ühendage LC dupleks mitme režiimi fiibri ühenduskaabel (tagades õige polaarsuse) mooduli ja kaugtransiiveri või plaastripaneeli vahel. Kontrollige lingi olekut hostseadme LED-ide kaudu ning kui seda toetatakse, kasutage hosti haldusliidest DDM-i parameetrite lugemiseks reaalajas diagnostika jaoks. Järgige tootja juhiseid kuumvahetusprotseduuride kohta, kui vahetate mooduleid töötavates süsteemides.

Soovitused

Kasutage OM3 või OM4 mitme režiimi fiibrit optimaalse ulatuse saavutamiseks 25 Gbit/s juures ning veenduge, et sihtriistvara platvorm toetab Avago AFBR-725xMMZ ühilduvaid SFP28 mooduleid. Jälgige regulaarselt DDM-i parameetreid signaali halvenemise tuvastamiseks ning hoidke fiibripistikud ja ühenduskaablid tolmust ja kahjustustest puhtad, et tagada stabiilne optiline jõudlus.
