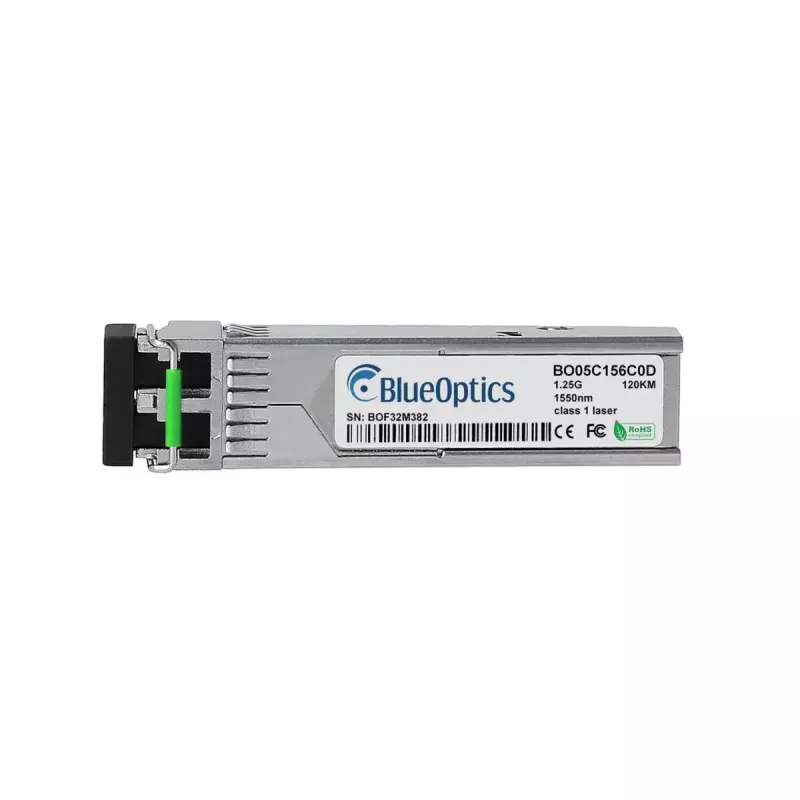

Fiiberoptiline transiiveri moodul BlueOptics 3HE01389CA-BO SFP 120000 m

BlueOptics 3HE01389CA-BO SFP 120000 m on ühemoodiline fiiberoptiline transiiveri moodul, mis vastab MSA SFP-vormingustandarditele. Mõeldud pikamaa optiliste linkide jaoks, toetab see 1000BASE‑ZX töötamist LC-duplekspistikuga ning 1550 nm saatja ja vastuvõtja lainepikkustega, võimaldades andmeedastust kuni 120 kilomeetri kaugusele. Moodul on alumiiniumkorpuses, kaalub umbes 20 g ja on ette nähtud kasutamiseks võrguseadmetes, mis aktsepteerivad SFP 1000BASE‑ZX transiivereid.

Eelised

Moodul pakub pikamaaühenduvust, olles samal ajal kerge ja mehaaniliselt tugev tänu alumiiniumkorpusele. See järgib tööstusharu MSA spetsifikatsioone SFP ühilduvuse osas ning on testitud koostalitlusvõime osas peamiste riistvaraplatvormidega. Kvaliteetsete optiliste komponentide ja integraallülitustega ehitatud transiiver pakub stabiilset signaaliedastust Etherneti, Fibre Channel over Etherneti ja SDH/SONET rakenduste jaoks kuni 1,25 Gbit/s üle ühemoodilise kiu.

Sobib

• Pikamaa punkt-punkt fiiberlingid (kuni 120 km)
• Kommutaatorid ja ruuterid, mis aktsepteerivad SFP 1000BASE‑ZX mooduleid
• Salvestussüsteemid ja SAN-ühendused, mis nõuavad optilisi liideseid
• Telekomi- ja sidevõrgud, mis kasutavad SDH/SONET või Fibre Channel over Ethernetit

Peamised tehnilised näitajad

• Vorming: SFP (MSA-le vastav)
• Andmeedastuskiirus: kuni 1,25 Gbit/s (1000BASE‑ZX)
• Lainepikkus: 1550 nm saatja ja 1550 nm vastuvõtja
• Maksimaalne ulatus: kuni 120 000 m (120 km) üle ühemoodilise kiu

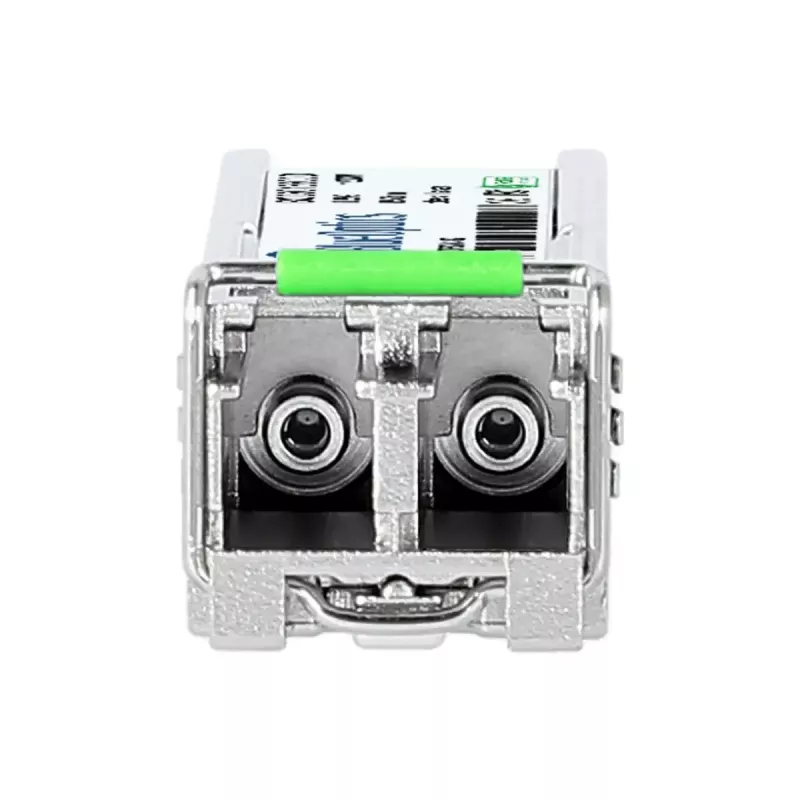

• Pistik: LC-dupleks
• Korpuse materjal: alumiinium
• Kaal: u 0,02 kg

Kasutamine

Paigaldage BlueOptics SFP moodul ühilduvasse SFP pessa sihtkommutaatoris, ruuteris või salvestusseadmes, järgides seadme tootja juhiseid. Veenduge, et hostseade toetab 1000BASE‑ZX SFP transiivereid ning vajadusel lubage või kontrollige hostis digitaaldiagnostika jälgimise (DDM/DOM) tuge, et pääseda ligi reaalaja olekuparameetritele. Ühendage LC-dupleks ühemoodiline fiiberpatsijuhe moodulisse, jälgides saatja/vastuvõtja orientatsiooni. Kontrollige pärast sisestamist ja optilist ühendamist lingi olekut ja võrgukonfiguratsiooni.

Soovitused

Kasutage ühemoodilist kiudu ja LC-dupleks patsijuhtmeid, mis on hinnatud pikamaalinkide jaoks, hoidke pistiku otsapinnad puhtad signaalikadu vältimiseks ning veenduge, et hostseade toetab DDM/DOM-i, kui diagnostiline jälgimine on vajalik. Koostalitlusvõime tagamiseks testige moodulit kavandatud riist- ja tarkvarakeskkonnas enne kasutuselevõttu kriitilistes linkides.
