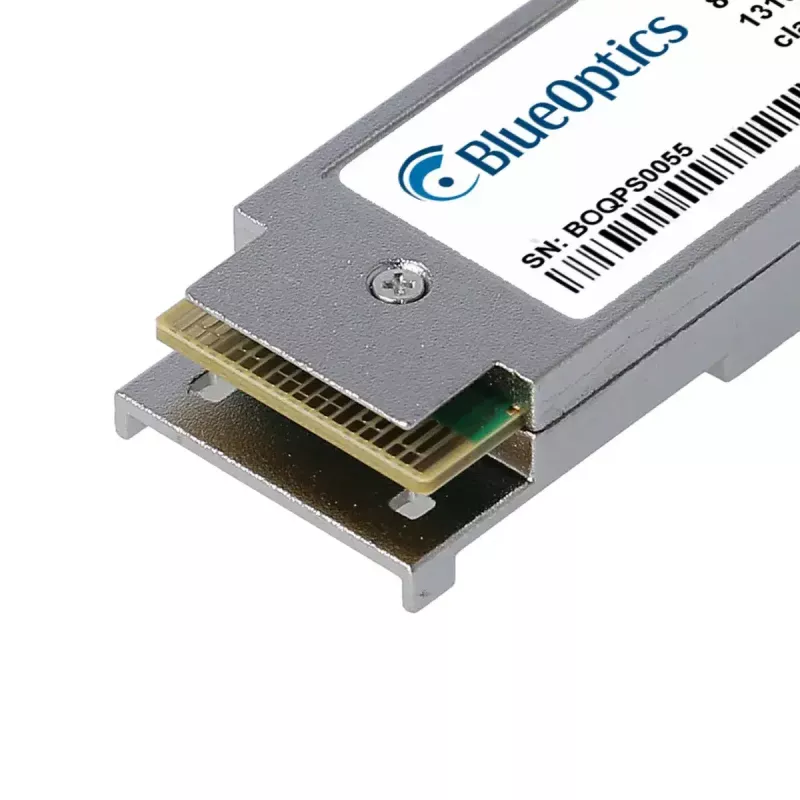

Fiiberoptiline transiiver BlueOptics MMA1T00-VS-BO 20000 Mbit/s QSFP56

BlueOptics MMA1T00-VS-BO on fiiberoptiline transiivermoodul, mis on mõeldud suure tihedusega lühimaa andmesideks. QSFP56 liidese ja maksimaalse andmeedastuskiirusega 20000 Mbit/s toetab see moodul mitmemoodilist kiudülekannet, kasutades MTP/MPO pistikut. Transiiver teostab 200GBASE-SR4 funktsionaalsust 850 nm saate- ja vastuvõtulainepikkustega ning on mõeldud integreerimiseks tavalistesse võrguriistvaraplatvormidesse, mis aktsepteerivad QSFP56 mooduleid. Seade on kompaktne ja kerge (umbes 40 g) ning viimistletud hõbedase korpusega, mis tagab ühilduvuse standardse riiuli- ja šassiikomplektiga.

Eelised

BlueOptics MMA1T00-VS-BO pakub standardset QSFP56 vormitegurit, mis lihtsustab paigaldamist ühilduvatesse kommutaatoritesse, ruuteritesse ja salvestussüsteemidesse. Selle MTP/MPO mitmemoodiline ühendus võimaldab paralleelseid optilisi liine suure koondläbilaskevõime saavutamiseks, hoides samal ajal kaabelduse kompaktsena. Määratud maksimaalne edastuskaugus 100 m mitmemoodilisel kiul ja pikk keskmine riketevaheline aeg (MTBF) aitavad kaasa prognoositavale jõudlusele ja vähendavad teeninduskatkestusi. Moodul ühildub MSA-toega QSFP56 liidestega, muutes selle praktiliseks valikuks tihedates andmekeskuste ja ettevõtete võrgukeskkondades.

Sobib

• Suure tihedusega andmekeskuse kommutaatorite üleslingid ja spine-ühendused
• Koonduslingid kommutaatorite ja ruuterite vahel ülikoolilinnakuvõrkudes
• Säilmäluala võrgu (SAN) vastastikused ühendused, mis nõuavad lähimaa mitmemoodilist optikat
• Serveri või võrguliidese moodulid süsteemides, mis aktsepteerivad QSFP56 transiivereid

Peamised spetsifikatsioonid

• Liides: QSFP56
• Maksimaalne andmeedastuskiirus: 20000 Mbit/s
• Optiline standard: 200GBASE-SR4 (mitmemoodiline)
• Lainepikkus (Tx/Rx): 850 nm

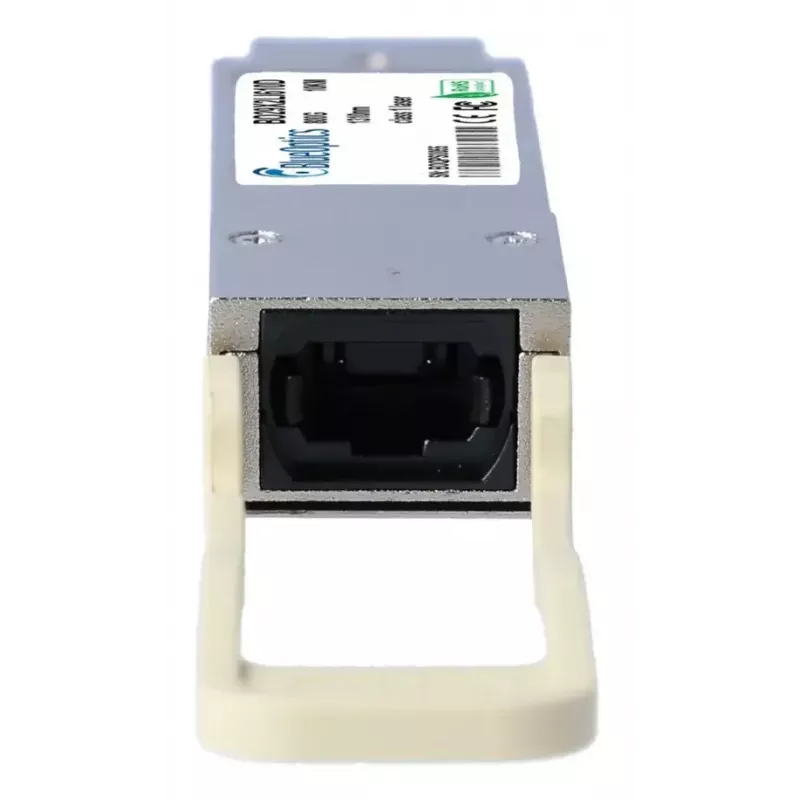

• Pistikutüüp: MTP/MPO
• Maksimaalne edastuskaugus: 100 m (mitmemoodiline kiud)
• Kaal: 0,04 kg
• Värv: Hõbedane
• Töökindlus: MTBF umbes 3 000 000 tundi

Kasutamine

Paigaldage BlueOptics MMA1T00-VS-BO, sisestades QSFP56 mooduli ühilduvasse QSFP56 porti kommutaatoris, ruuteris või hostadapteris, kuni see klõpsatusega kohale lukustub. Kasutage MTP/MPO mitmemoodilist fiiberoptilist kaablit, mis on suunatud vastavalt teie riiuliplaenile, ja ühendage kaabel mooduli MTP/MPO pesasse, tagades kiu võtme õige joonduse. Veenduge, et hostseade tunneb transiiveri ära ja et liidese sätted vastavad soovitud 200GBASE-SR4 konfiguratsioonile. Jälgige lingi oleku LED-tulesid ja seadme diagnostikat, et kontrollida korraliku signaali olemasolu ja optilise võimsuse tasemeid.

Soovitused

Kasutage kuni 100 m pikkustel liinidel kvaliteetset OM3/OM4 mitmemoodilist kiudu, et tagada oodatud jõudlus. Hoidke pistiku otsapinnad enne ühendamist puhtad ja kaitstud, et vältida signaalikadu. Järgige tootja ja platvormi ühilduvusloendeid, kui kasutate mooduleid müüjaspetsiifilises riistvaras, et tagada püsivara ja lingiläbirääkimiste tugi.
