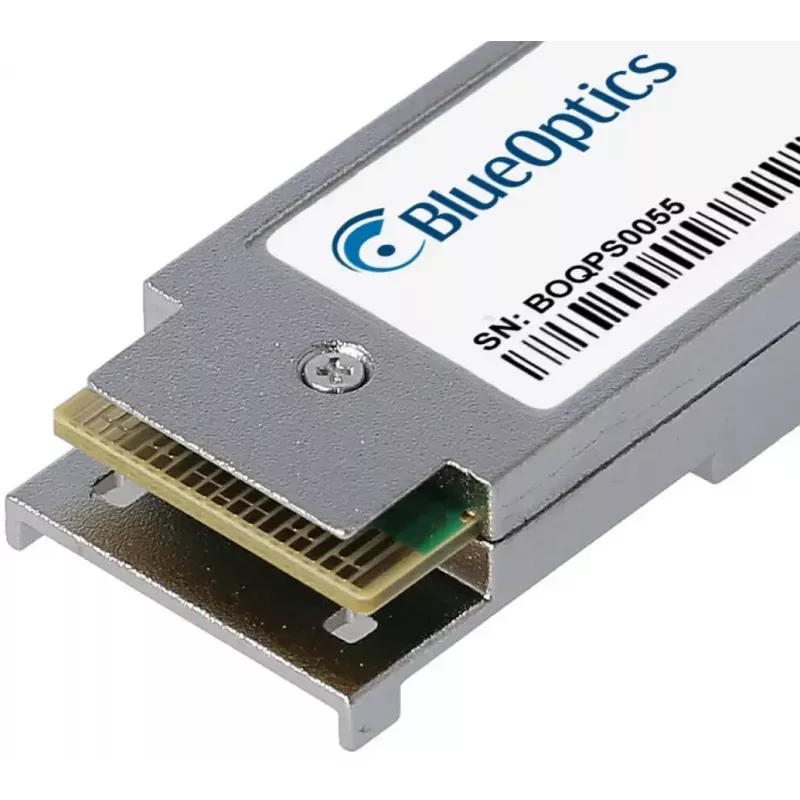

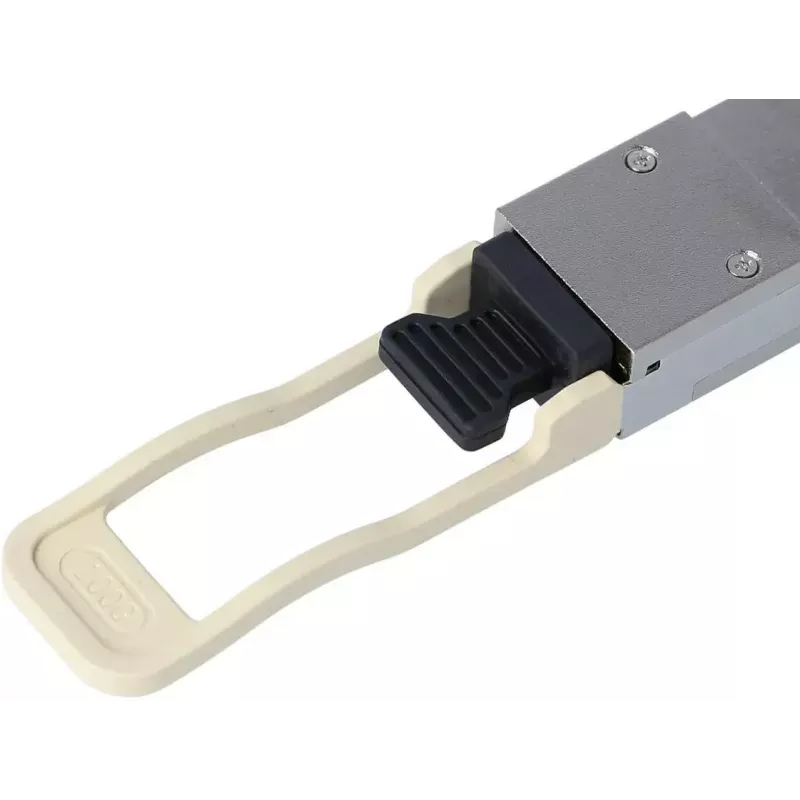

Fiiberoptiline transiiver BlueOptics BO28L859S1D 100000 Mbit/s QSFP28

BlueOptics BO28L859S1D on QSFP28 fiiberoptiline transiivermoodul, mis on mõeldud 100 Gbit/s võrkudele. See rakendab 100GBASE-SR4 optilist standardit MPO/MTP mitmekiulise ühendusega ja töötab mitme kiuga kiudoptilise kaabelduse kaudu, kasutades 850 nm lainepikkusega optikat. Moodul kasutab MSA-le vastavat QSFP28 vormitegurit ning ühildub HPE platvormidega, mis toetavad originaalset JL309A transiiverit. CE ja FCC nõuetele vastav ning RoHS direktiivile vastav transiiver kaalub ligikaudu 40 g ja on mõeldud lühikese ulatusega suure ribalaiusega ühendusteks andmekeskustes ja ettevõtete keskkondades.

Eelised

BlueOptics BO28L859S1D pakub kompaktset QSFP28 liidest, mis toetab summeeritud 100000 Mbit/s läbilaskevõimet ja samaaegseid saatmis-/vastuvõtukanaleid MPO/MTP ühenduse kaudu. Vastavus MSA elektrilistele ja mehaanilistele standarditele tagab koostalitlusvõime peamiste võrguseadmetega, samas kui CE, FCC ja RoHS sertifikaadid kinnitavad vastavust regulatiivsetele ja keskkonnanõuetele. Moodul sisaldab digitaalset diagnostikaseiret (DDM/DOM), et jälgida reaalajas selliseid parameetreid nagu temperatuur, toitepinge ja optiline võimsus, mis lihtsustab kaugseiret ja tõrkeotsingut.

Sobib

• 100G Etherneti ühendused lülitite ja ruuterite vahel andmekeskustes
• Kiired serveri üleslingid ja koondstruktuurid
• Fibre Channel või SDH/SONET lühikese ulatusega optilised ühendused üle mitme kiuga kiudoptika (kuni tüüpiliste SR vahemaadeni)
• Jaotuskeskuste ühendused ja MPO/MTP magistraalliini paigaldised mitmekiulistes linkides

Peamised spetsifikatsioonid

• Liides: QSFP28 (MSA-le vastav)
• Optiline standard: 100GBASE-SR4, mitme kiuga kiudoptiline
• Lainepikkus: 850 nm saates ja vastuvõtus
• Maksimaalne andmeedastuskiirus: 100000 Mbit/s (100 Gbit/s)
• Ühendus: MPO/MTP mitmekiuline
• Tüüpiline ulatus: lühikese ulatusega mitme kiuga kiudoptilised lingid (SR klassi vahemaad; tegelik ulatus sõltub kaabelduse tüübist ja lingi komponentidest)
• Digitaalne diagnostika: DDM/DOM tugi optiliste ja elektriliste parameetrite jaoks
• Toote värv: Nikkel; kaal: ligikaudu 0,04 kg

Kasutamine

Paigaldage BlueOptics BO28L859S1D, sisestades QSFP28 mooduli ühilduvasse QSFP28 pessa lülitis, ruuteris või hostseadmes, veendudes, et moodul on joondatud ja lukustub, kuni riiv haakub. Ühendage sobiv MPO/MTP mitme kiuga kiudoptiline patch-kaabel või magistraalliini koost mooduliga, järgides õiget polaarsust ja tagades, et ühendatud kaabel ja jaotuskeskused vastavad mitme kiuga SR spetsifikatsioonidele. Veenduge, et hostseadme püsivara ja pordi seaded toetavad 100GBASE-SR4 standardit ning vajadusel lubage DDM/DOM seire haldusliideses diagnostiliste andmete kuvamiseks.

Soovitused

Kasutage OM3 või OM4 mitme kiuga kiudoptilist kaabeldust ja MPO/MTP kaabeldust, mis on hinnatud 100G SR tööks, et saavutada parim ulatus ja signaali terviklikkus. Enne juurutamist kontrollige ühilduvust sihtplatvormi riistvara ja püsivaraga ning viige läbi lingi kinnitamine ja optilise võimsuse kontrollid paigaldamise ajal, et tagada korrektne töö.
