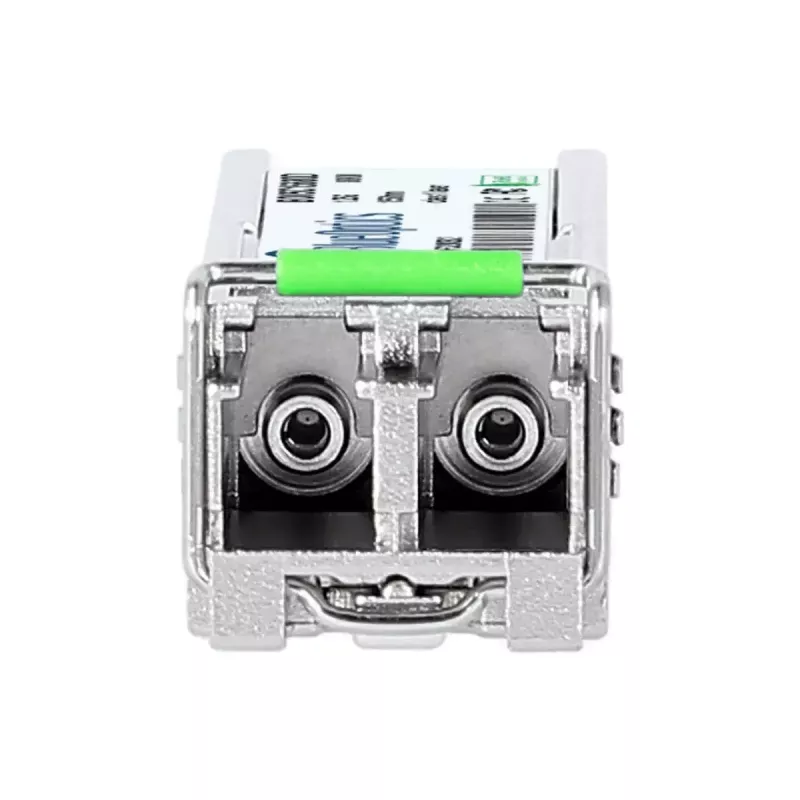

Fiiberoptiline SFP transiivermoodul BlueOptics NPA0012-V701-BO LC Alumiinium 20g

BlueOptics NPA0012-V701-BO on SFP fiiberoptiline transiivermoodul, mis on mõeldud ühemoodiliste ühenduste jaoks LC duplekspistikuga. Alumiiniumkorpusega ja umbes 20 g kaaluv moodul järgib MSA vormiteguri standardeid ning toetab 1000BASE-ZX edastust pikamaa optiliste ühenduste jaoks. See integreerib saate- ja vastuvõtulaserid lainepikkusel 1550 nm ning sobib Etherneti, Fibre Channel over Etherneti või SDH/SONET rakenduste jaoks kuni 1,25 Gbit/s ja vahemaadele kuni umbes 80 km, kui seda kasutatakse sobiva ühemoodilise kiu abil.

Eelised

Moodul pakub kompaktset, standardset SFP liidest lihtsaks kuumühendatavaks paigaldamiseks ühilduvatesse võrguseadmetesse. Selle alumiiniumkorpus tagab mehaanilise vastupidavuse ja soojuse hajumise, samal ajal kui LC pistik toetab dupleksoptilisi ühendusi. Ühilduvate MSA ja 1000BASE-ZX spetsifikatsioonide järgimiseks loodud transiiver sisaldab digitaalse diagnostika (DDM/DOM) võimalusi toitepinge, laseri eelpingevoolu, saatevõimsuse, vastuvõtuvõimsuse ja temperatuuri reaalajas jälgimiseks, kui seda toetab hostriistvara.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage BlueOptics SFP transiiver ühilduvasse SFP porti oma lülitis, ruuteris või salvestusseadmes, kui seadme toide on välja lülitatud või järgides müüja kuumvahetusprotseduuri. Ühendage LC dupleks ühemoodilised ühendusjuhtmed mooduli LC pistikusse, tagades õige saatja-vastuvõtja joonduse otste vahel. Seadistage hostliides 1000BASE-ZX töörežiimile, kui on vaja käsitsi seadeid, ja kontrollige ühenduse olekut seadmehaldusliidese kaudu. Kui DDM/DOM seiret on vaja, lubage diagnostikaregistrid või pärige neid hostplatvormilt, kui see on toetatud.

Soovitused

Parim optiline jõudlus saavutatakse puhaste pistikutega, sobiva ühemoodilise kiu (ITU-T G.652 või sarnane) ja hästi hallatud optiliste eelarvete korral. Vältige kiudude painutamist üle nende minimaalse painderaadiuse, kasutage ühilduvaid LC ühendusjuhtmeid ja jaotuspaneele ning veenduge, et hostriistvara toetab 1000BASE-ZX SFP-d, et pääseda ligi täielikule funktsionaalsusele ja diagnostikale.
