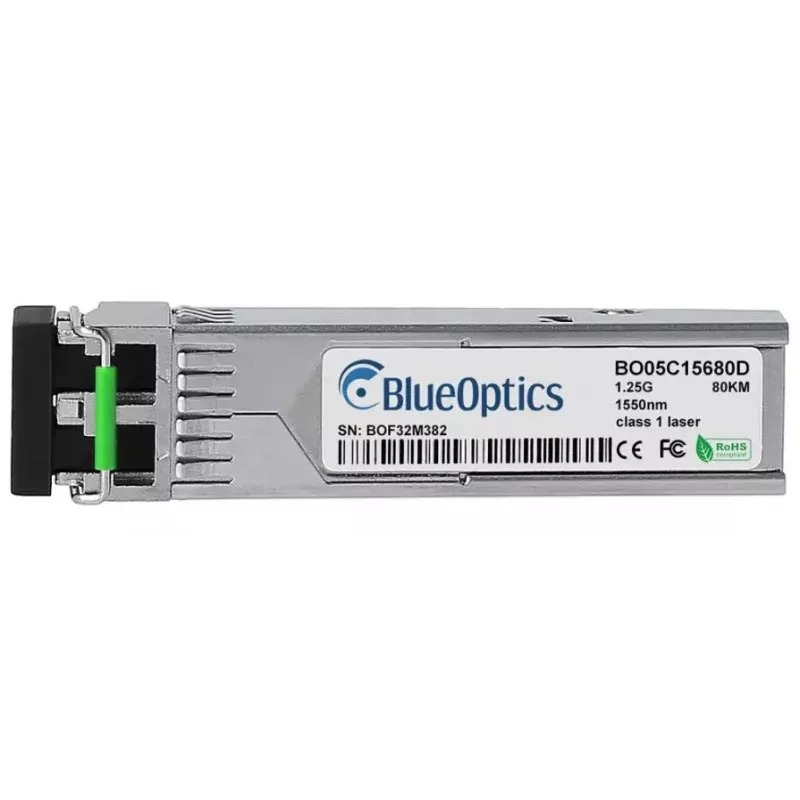

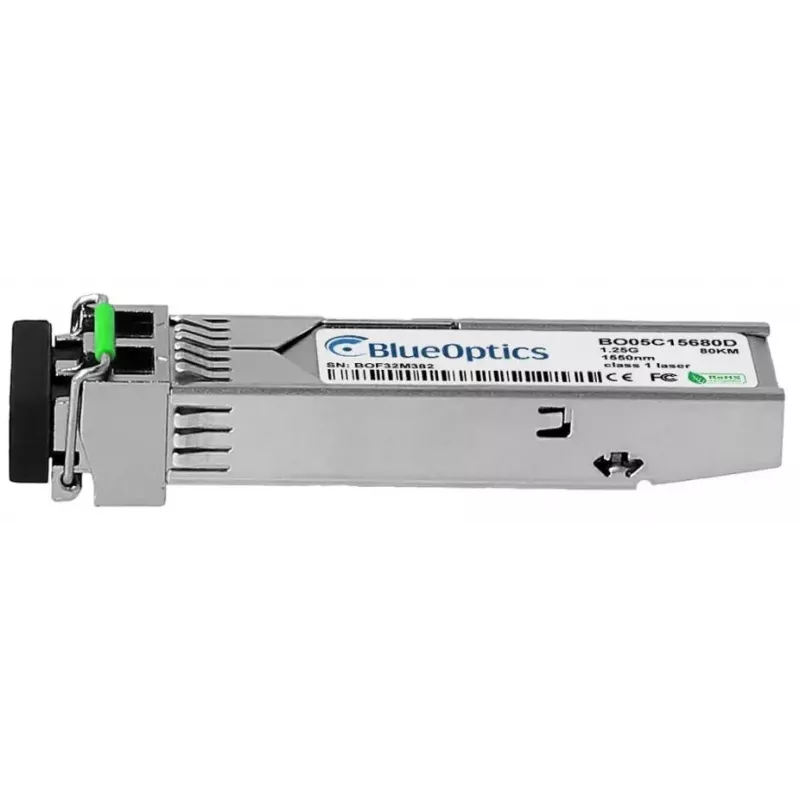

Fiiberoptiline SFP transiiver BlueOptics 430-4536-BO 80000 m Alumiinium

BlueOptics 430-4536-BO on SFP fiiberoptiline transiiver, mis on mõeldud ühemoodilisteks pikamaaühendusteks kuni 80 000 meetri kaugusele. See järgib 1000BASE-ZX standardit, kasutades 1550 nm saate- ja vastuvõtulainepikkusi ning LC duplekspistikut. Moodul on alumiiniumkorpuses, kaalub umbes 20 g ning vastab MSA (Multi-Source Agreement) vormiteguri nõuetele SFP moodulitele. See toetab edastuskiirusi kuni 1,25 Gbit/s ja sobib kasutamiseks ühilduvates võrguseadmetes, mis aktsepteerivad standardseid SFP 1000BASE-ZX optilisi transiivereid.

Eelised

Alumiiniumkorpus tagab mehaanilise vastupidavuse ja passiivse soojuseralduse, hoides mooduli kaalu madala. MSA mehaaniliste ja elektriliste liidestega ühilduvus tagab laialdase riistvaraühilduvuse. Ühemoodiline 1550 nm disain võimaldab pikki optilisi ühendusi ilma elektromagnetiliste häireteta ning LC duplekspistik toetab samaaegseid saate- ja vastuvõtukanaleid. Mooduli konstruktsioonis kasutatakse komponente, mis on valitud usaldusväärse optilise jõudluse tagamiseks Ethernetis ja sarnastes kiiretes rakendustes.

Sobib kasutamiseks

• Ühemoodilised Etherneti pikamaaühendused (1000BASE-ZX)
• Lülititevahelised või lüliti-ruuteri vahelised magistraaluhendused
• Fiiberühendused ülikoolilinnakutes, metroovõrkudes või punkt-punkti ühendustes, mis nõuavad kuni 80 km ulatust
• Integreerimine võrguriistvarasse, mis aktsepteerib standardseid SFP transiivereid LC duplekspistikutega

Peamised spetsifikatsioonid

• Vormitegur: SFP (MSA-ühilduv)
• Andmeedastuskiirus: kuni 1,25 Gbit/s (1000BASE)
• Lainepikkus: 1550 nm (Tx/Rx)
• Maksimaalne ulatus: kuni 80 000 m (80 km) ühemoodilise fiibri kaudu

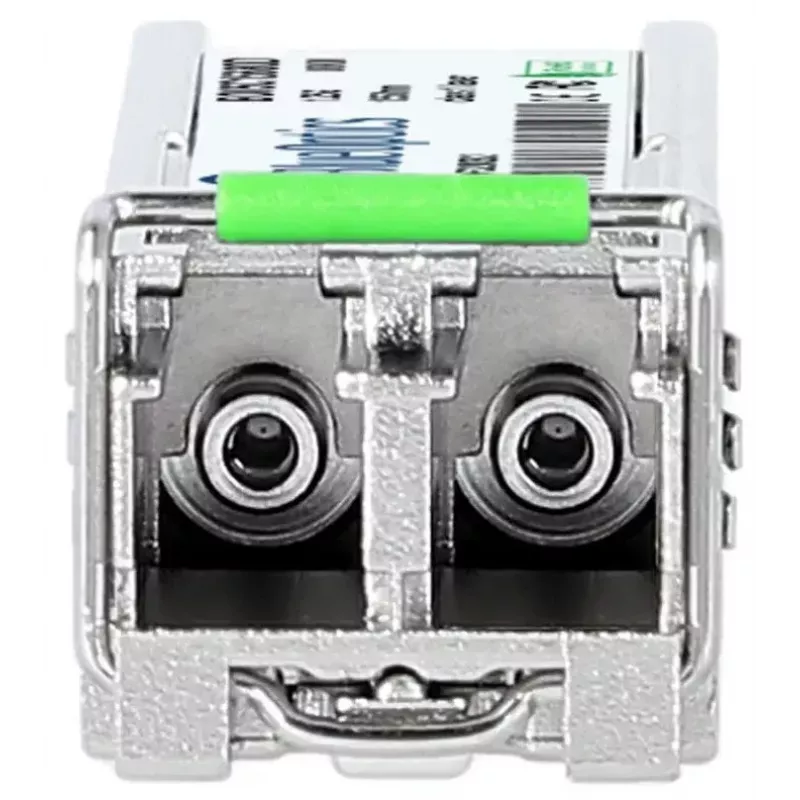

• Pistiku tüüp: LC dupleks
• Korpuse materjal: alumiinium
• Kaal: umbes 0,02 kg

Kasutamine

Sisestage BlueOptics SFP transiiver ühilduva võrguseadme SFP pessa, kuni see klõpsuga kinnitub. Ühendage ühemoodilised LC dupleksfiibriga patch-kaablid transiiveri LC portidesse, veendudes, et saatja-vastuvõtja paarid on õigesti ühendatud. Seadistage hostiseade vastavalt platvormi nõuetele 1000BASE-ZX töörežiimile. Kontrollige seadme ühenduse oleku indikaatoreid ja tehke enne ühenduse tootmiskasutusse võtmist ühenduse test, et kinnitada õiged optilise võimsuse tasemed ja ühenduvus.

Soovitused

Kasutage ühemoodilist fiibrit ja LC dupleks patch-kaableid, mis on ette nähtud pikamaaühendusteks, ning järgige hostiseadme tootja juhiseid toetatud transiivermoodulite kohta. Kui seireks on vaja digitaalset diagnostikat (DDM/DOM), veenduge, et paigaldatud riistvara ja püsivara neid funktsioone toetavad. Käsitsege moodulit korpusest, kaitske pistiku otsapindu saastumise eest ning järgige paigaldamisel standardseid elektrostaatilise laengu vältimise ettevaatusabinõusid, et säilitada jõudlus ja töökindlus.
