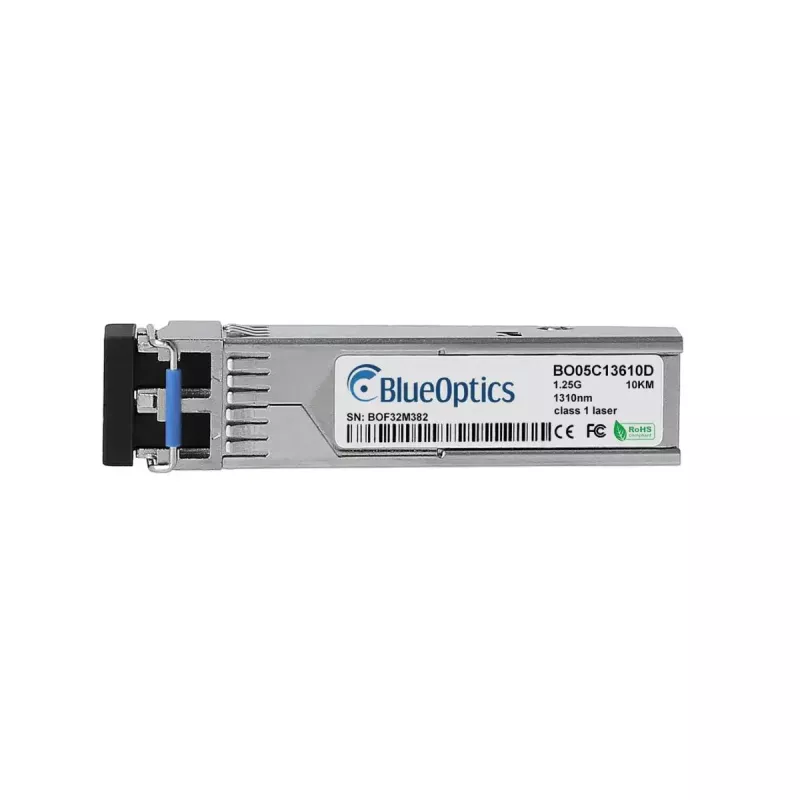

Fiiberoptiline SFP-moodul BlueOptics 728965-BO 10000 m Alumiinium

BlueOptics 728965-BO fiiberoptiline SFP-moodul on kompaktne moodul, mis on mõeldud ühemoodiliste optiliste võrkude jaoks. See toetab 1000BASE-LX tööd lainepikkusega umbes 1310 nm ja võimaldab andmeedastust kuni 10 000 m kaugusele ühemoodilise fiibri kaudu. Moodul on paigutatud alumiiniumkorpuses, kaalub umbes 20 g (30 g pakendatuna) ning kasutab SFP-vormingut ja LC-dupleks optilist liidest. See on kavandatud vastama MSA-standarditele ja ühildub süsteemidega, mis toetavad Arris 728965 või samaväärseid 1000BASE-LX SFP-mooduleid.

Eelised

Moodul pakub pika ulatusega ühemoodilist ühendust kuni 10 km kaugusele ja kompaktset SFP-jälge kasutamiseks kommutaatorites, ruuterites ja salvestussüsteemides. Alumiiniumkorpus tagab mehaanilise kaitse ja soojuse hajumise, hoides seadme samal ajal kerge. MSA-vormingute ja standardiseeritud LC-dupleks ühenduvuse järgimine lihtsustab integreerimist olemasolevasse võrguristvarasse. Moodul toetab standardseid optilisi protokolle, nagu Ethernet, ja võib töötada seadmetega, mis aktsepteerivad 1000BASE-LX SFP-mooduleid.

Sobib

• Punkt-punkti ühemoodilised fiiberühendused kuni 10 km
• Gigabit Etherneti üleslingid ettevõtete ja teenusepakkujate võrkudes
• Ühendused kommutaatorite, ruuterite ja salvestusseadmete vahel
• Pikamaa ülikoolilinnaku või linnaosa ühendused, mis nõuavad LC-dupleks pistikuid

Peamised tehnilised andmed

• Vorming: SFP (väikese kujuteguriga ühendatav)
• Standard: 1000BASE-LX
• Lainepikkus: ~1310 nm (saatmine ja vastuvõtt)
• Maksimaalne edastuskaugus: 10 000 m (10 km) üle ühemoodilise fiibri
• Pistiku tüüp: LC-dupleks
• Materjal/viimistlus: Alumiiniumkorpus
• Kaal (moodul): umbes 20 g; pakendi kaal umbes 30 g

Kasutusjuhend

Sisestage SFP-moodul ühilduvasse SFP-pesasse oma kommutaatoris, ruuteris või salvestusseadmes, kui hostseade on toite all vastavalt tootja juhistele. Ühendage LC-dupleks ühemoodiline fiiberpatch-kaabel mooduli LC-pistikusse, jälgides õiget Tx/Rx-suunda. Veenduge, et hostseadme püsivara ja konfiguratsioon toetavad 1000BASE-LX-mooduleid, ja kontrollige lingi parameetreid. Kui host toetab digitaalset diagnostikat (DDM/DOM), lubage ja jälgige saadaolevaid diagnostilisi väärtusi (nt laseri väljund- ja vastuvõtuvõimsus) haldusliidese kaudu pidevaks lingi oleku kontrolliks.

Soovitused

Kasutage kogu 10 km ulatuse jaoks ühemoodilist OS1/OS2 fiibrit ja kvaliteetseid LC-dupleks patch-kaableid, et minimeerida sumbumust. Kontrollige ühilduvust sihtriistvaraga ja hoidke püsivara ajakohasena, et tagada DDM/DOM-i tugi, kui see on saadaval. Käsitsege optilisi liideseid tolmukorkidega, kui need pole ühendatud, ja järgige paigaldamisel ESD-ettevaatusabinõusid.
