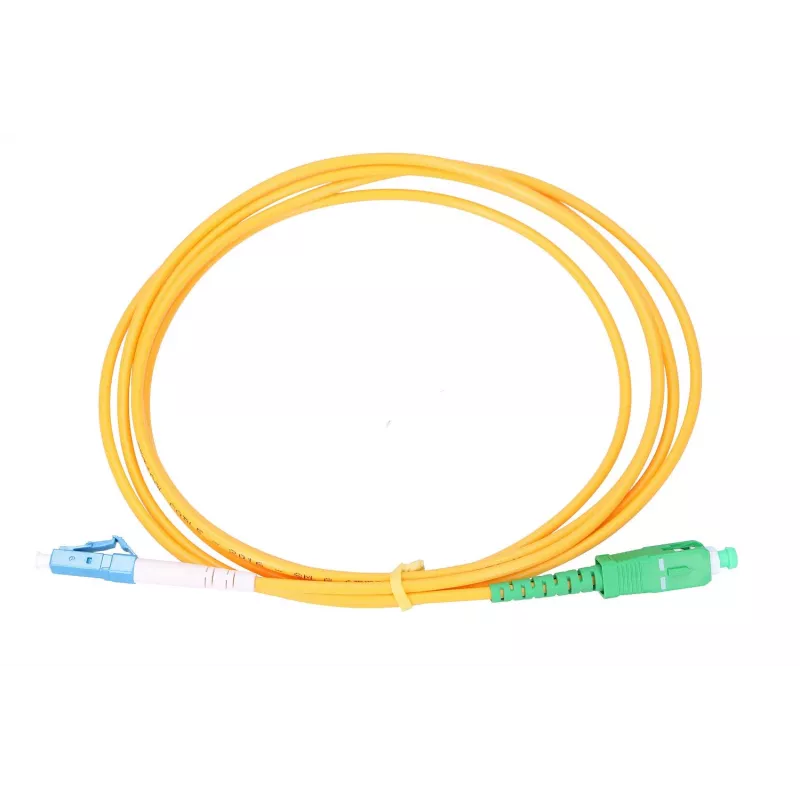

Fiiberoptiline patchcord Extralink LC/UPC – SC/APC, ühemoodiline G.652D, simplex, 3 mm mantel, 2 m

Extralinki ühemoodiline fiiberoptiline patchcord, mille ühes otsas on LC/UPC-pistik ja teises SC/APC-pistik, pakub simplex-ühendust, kasutades ITU-T G.652D kiudu. Kaabli välismantel on 3 mm ja kogupikkus 2 m. See on mõeldud FTTH- ja telekommunikatsiooniühenduste jaoks, kus on vaja teisendust LC/UPC- ja SC/APC-liideste vahel, võimaldades ühendada optilisi transiivreid, patchpaneele ja erinevat tüüpi pistikutega aktiivseadmeid.

Eelised

Patchcord ühendab transiivritega ühendamiseks madala sisestuskadudega LC/UPC-pistiku ja tagapaneeli või paneelilõpetuste jaoks nurkpoleerimist vajava SC/APC-pistiku. G.652D ühemoodilise kiu kasutamine tagab madala sumbuvuse ja ühilduvuse standardsete ühemoodiliste võrkudega. 3 mm mantel pakub mehaanilist kaitset ja hõlpsat käsitsemist raami- ja kapikeskkondades, samas kui 2 m pikkus võimaldab paindlikkust tüüpiliste ühenduskauguste jaoks ilma liigse lõtkuta.

Sobib

• FTTH-abonendilõpetused ja elamute optilised ühendused
• Telekommunikatsiooni- ja sideoperaatorite ühemoodilised ühendused keskjaamades ja POP-ides
• Optiliste transiivrite, meediamuundurite ja patchpaneelide ühendamine
• Labori- ja testimisseadistused, mis nõuavad LC-SC APC-liidese teisendust

Peamised spetsifikatsioonid

• Kiu tüüp: ühemoodiline ITU-T G.652D
• Pistik A: LC UPC-poleeringuga
• Pistik B: SC APC-poleeringuga (nurkpoleering)
• Kaabli konfiguratsioon: simplex
• Välismantli läbimõõt: 3 mm
• Standardpikkus: 2 m
• Tüüpiline rakenduslik lainepikkuste vahemik: ühemoodilised telekommunikatsiooni lainepikkused (nt 1310 nm, 1550 nm)

Kasutamine

Kontrolli pistikuid ja kiu otsi puhtuse suhtes enne ühendamist. Joonda LC/UPC-pistik vastava LC/UPC-pesaga ja vajuta, kuni see klõpsatab; sisesta SC/APC-pistik SC/APC-adapterisse või paneeliporti, tagades võtmega orientatsiooni ja nurkpoleeringu istuvuse. Väldi 3 mm kaabli liigset painutamist; järgi tootja soovitusi ühemoodilise kiu painderaadiuse osas. Ühenduse katkestamisel tõmba pistikuid kummiku või korpuse, mitte kiu enda järgi, et vältida kahjustusi.

Soovitused

Hoiusta ja transpordi patchcordi kaitsekotis või poolil, et vältida murdekohti. Puhasta nii LC/UPC- kui SC/APC-otspindu sobivate kiupuhastusvahenditega enne iga ühendust. Kasuta seda patchcordi keskkondades, kus säilib stabiilne temperatuur ja välditakse mehaanilist pinget, et säilitada madal sisestuskadu ja tagasivoolukao jõudlus.
