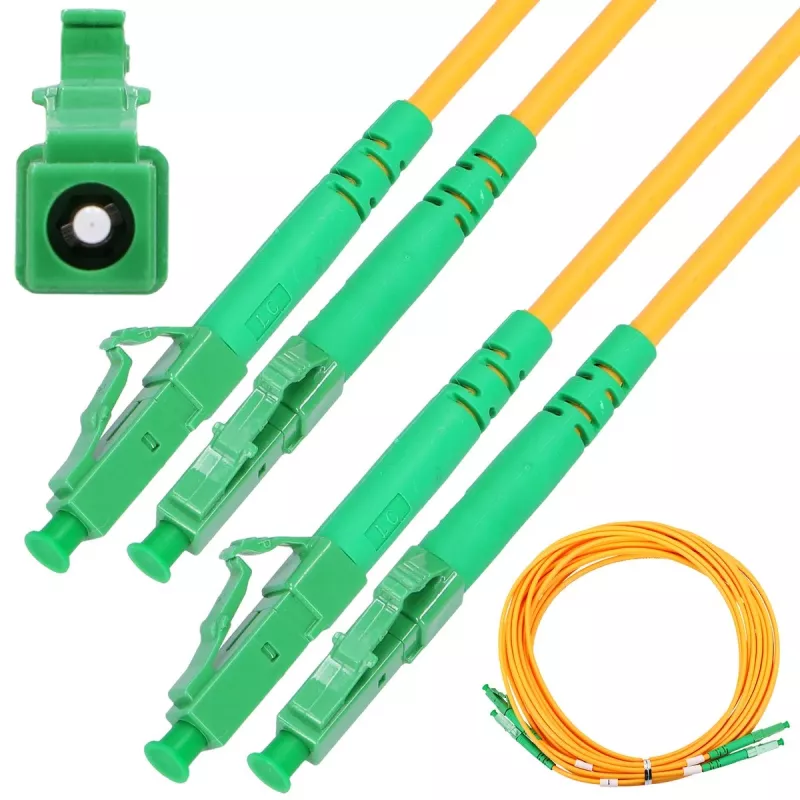

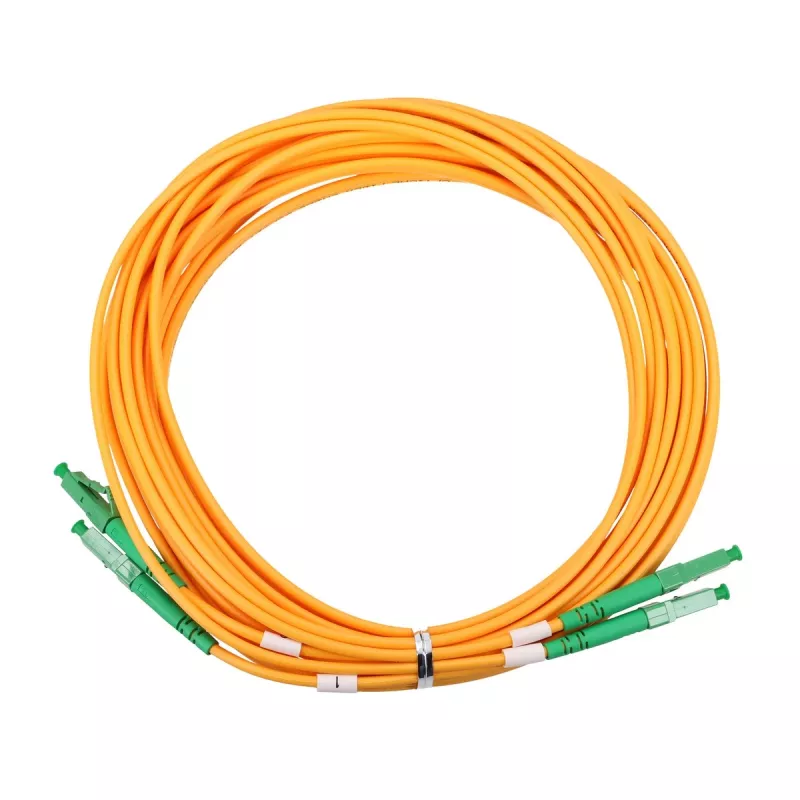

Fiiberoptiline patchcord Extralink LC/APC – LC/APC, single‑mode duplex 9/125 µm G.657.A1, 1 m

Extralink LC/APC – LC/APC single‑mode duplex fiiberoptiline patchcord, 1 m, on mõeldud lühikesteks optilisteks ühendusteks FTTH, telekomi ja andmekeskuste keskkondades. Kaabel kasutab 9/125 µm G.657.A1 paindetundetut single‑mode kiudu ja LC-pistikuid APC-poleerimisega mõlemas otsas, pakkudes stabiilseid madala kadudega ühendusi patch-paneelide, ONT/OLT linkide ja raamisisese fiibermarsruutimise jaoks. 3,0 mm välisläbimõõduga mantel annab tasakaalu paindlikkuse ja mehaanilise kaitse vahel, sobides standardsete ühendusaluste ja kapisisese marsruutimise jaoks.

Eelised

APC-poleeritud LC-pistikud vähendavad tagasipeegeldust parema signaaliterviklikkuse tagamiseks, eriti passiivsetes optilistes võrkudes (PON) ja kiiretes telekomiühendustes. Paindetundetu G.657.A1 kiud säilitab madala sumbuvuse kitsaste raadiuste ümber, mis aitab säilitada jõudlust piiratud marsruutimisteede korral. Dupleksne LC-otsastamine tagab usaldusväärse polaarsuse ja dupleksside kompaktses vormiteguris, mis ühildub tänapäevaste patch-paneelide ja optiliste seadmetega.

Sobib

• FTTH abonendiühendused ONT/ONU ja patch-paneelide vahel
• Lühikesed raamisisese või kapisisesed fiiberlingid andmekeskustes
• Patch-paneeli või šassiiühendused telekomi- ja ettevõttevõrkudes
• Ühendus optiliste lülitite, muundurite ja meediamuundurite vahel

Peamised spetsifikatsioonid

• Kiu tüüp: Single‑mode G.657.A1 (paindetundetu)
• Südamiku/katte läbimõõt: 9/125 µm
• Pistiku tüüp: LC/APC kuni LC/APC dupleks
• Poleerimine: Nurgeline füüsiline kontakt (APC)
• Kaabli läbimõõt: 3,0 mm
• Pikkus: 1 m
• Režiim: Single‑mode dupleks

Kuidas kasutada

Suunake patchcord kaablihaldurite või aluste kaudu, et vältida teravaid paindeid, ja kinnitage see sobivate klambrite või takjapaeltega ilma liigse pingeta. Sisestage iga LC-pistik vastavasse LC/APC-porti, kuni see klõpsatab, säilitades õige duplekspolaarsuse. Eemaldamiseks vajutage LC-riivi ja tõmmake pistik ettevaatlikult otse välja. Hoidke pistiku otsapinnad tolmukorkidega kaetuna, kui neid ei kasutata, et vältida saastumist, ja järgige standardseid fiiberohutusprotseduure, kui töötate pingestatud seadmete läheduses.

Soovitused

Kontrollige ja puhastage pistiku otsapinnad enne paigaldamist heakskiidetud fiiberpuhastusvahenditega. Säilitage minimaalne painderaadius vastavalt G.657.A1 soovitustele ja vältige korduvat tugevat painutamist, et säilitada madal sumbuvus. Püsipaigaldiste korral kasutage professionaalselt otsastatud ja testitud patchcorde ning kontrollige linki jõudlust optilise võimsusmõõturi või OTDR-iga vastavalt vajadusele.
