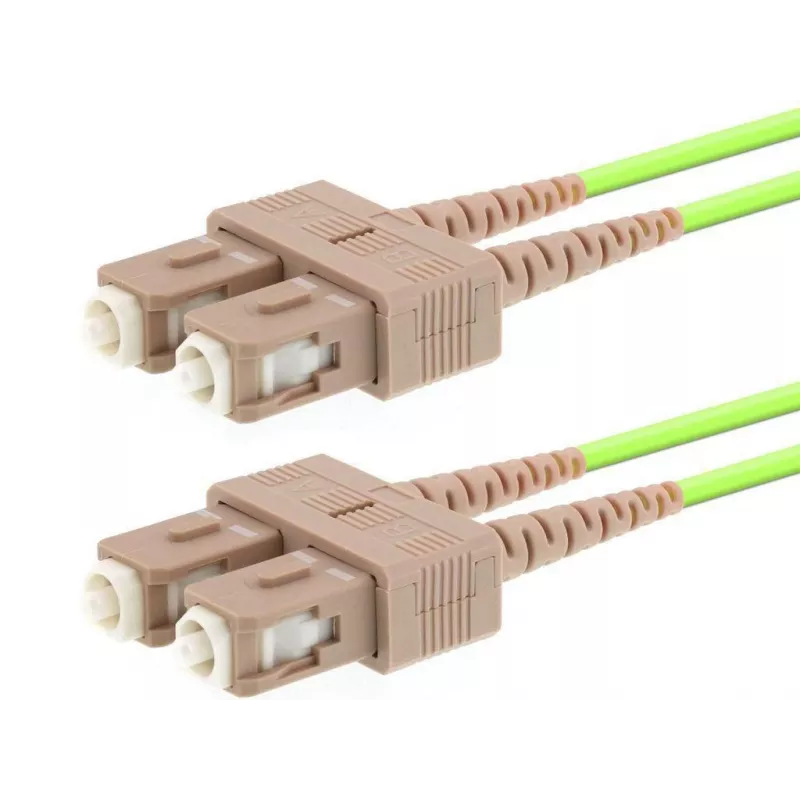

Fiiberoptiline patch-kaabel LOGON AL5SCSC10I/5I — OM5, SC–SC, 10 m, 50 µm, täisdupleks, heleroheline

LOGON AL5SCSC10I/5I on 10 m fiiberoptiline patch-kaabel, mis on loodud kiirete lühimaaühenduste jaoks. See kasutab WideBand OM5 mitmemoodikiudu 50 µm südamiku läbimõõduga ja SC-pistikuid mõlemas otsas täisdupleksseadistuses. Heleroheline mantel tuvastab OM5 kiu ja tagab visuaalse tuvastamise riiulites ja kaabliredelites. See kaabel ühildub olemasolevate mitmemoodipaigaldistega ja toetab mitme lainepikkusega transiivreid tulevaste 100 Gb/s ja 400 Gb/s lühimaa rakenduste jaoks.

Eelised

WideBand OM5 paindetundetu mitmemoodikiud tagab OM4-tasemel jõudluse laiemas spektriaknas (850–950 nm), võimaldades lühilaine jagamisega multipleksimise (SWDM) süsteeme. 50 µm laseroptimeeritud südamik parandab ribalaiust lühimaa suure tihedusega linkide jaoks, samas kui SC–SC otsad pakuvad usaldusväärset mehaanilist jõudlust ja lihtsat sisestamist tavalistesse mitmemoodiseadmetesse. 10 m pikkus sobib riiulivahelisteks ja seadmetevahelisteks ühendusteks andmekeskustes ja telekommunikatsiooniruumides.

Sobib

• Andmekeskuste ühendused ja riiulitevaheline paikamine
• Salvestusvõrgud (SAN) ja serveri üleslingid
• Telekommunikatsiooniseadmed ja optilised jaotusraamid, mis nõuavad mitmemoodilisi SC-otsi
• Mitme lainepikkusega lühimaa ühendused, kasutades SWDM transiivreid

Peamised spetsifikatsioonid

• Kiu tüüp: WideBand OM5 paindetundetu mitmemoodikiud
• Südamiku läbimõõt: 50 µm
• Pikkus: 10 m
• Pistiku tüüp: SC-SC, isane mõlemas otsas
• Režiimi seadistus: täisdupleksne mitmemood
• Mantli värv: heleroheline (OM5 tuvastus)
• Optimeeritud lainepikkuste vahemik: 850–950 nm

Kasutamine

Paigaldage LOGON OM5 SC–SC patch-kaabel, sisestades iga SC-pistiku vastavasse SC-adapterisse või transiivri porti, kuni pistik klõpsuga kohale lukustub. Juhtige kaabel läbi kaablite haldamise radade, vältides tugevaid painutusi ja liigset pinget; järgige mitmemoodikiu standardseid painderaadiuse juhiseid, et säilitada jõudlus. Täisduplekslinkide jaoks veenduge, et saatja ja vastuvõtja pordid on õigesti ühendatud, nii et iga kiud kannab ettenähtud sidesuuna liiklust.

Soovitused

Kasutage seda kaablit lühimaa, suure tihedusega mitmemoodühenduste jaoks, kus on vaja OM5 ühilduvust ja SWDM-võimelisi transiivreid. Enne ühendamist kontrollige pistiku otsapindu ja hoidke kasutamata pistikutel tolmukatted peal. Püsipaigalduste puhul kinnitage kaabel sobiva pingeleevendusega ja säilitage painderaadiused, et säilitada optiline jõudlus.
