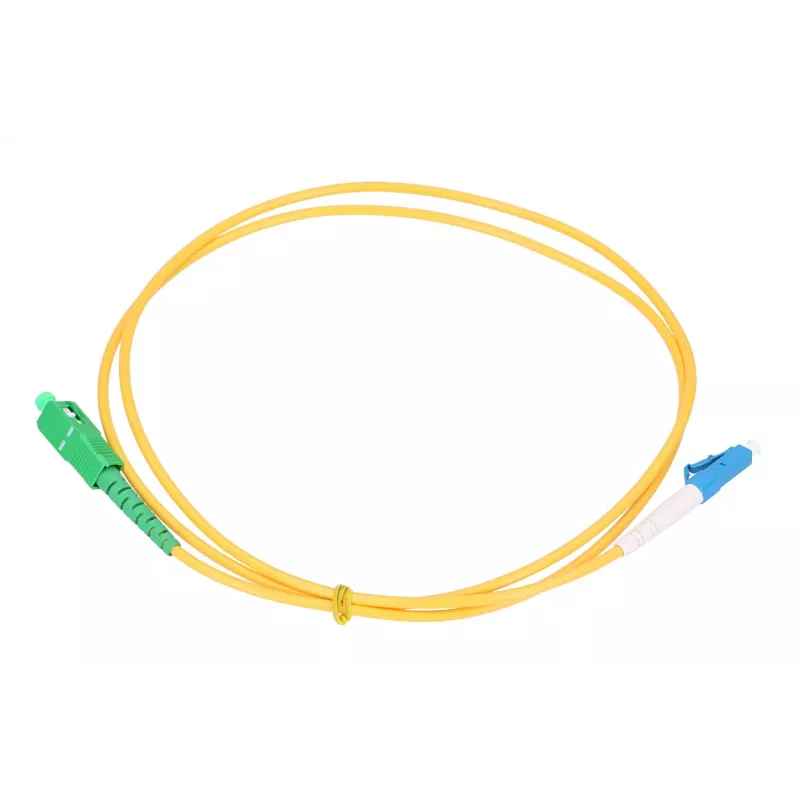

Fiiberoptiline patch-kaabel Extralink SC/APC kuni LC/UPC, ühemoodiline G.657.A1, 3 mm, 2 m, simplex

Fiiberoptiline patch-kaabel Extralink SC/APC kuni LC/UPC, ühemoodiline G.657.A1, 3 mm, 2 m, simplex on ühemoodiline džemper, mis on mõeldud optiliste võrkude ühendusteks. Kaabel ühendab ühes otsas SC/APC-pistiku ja teises otsas LC/UPC-pistiku, pakkudes kompaktset simpleksühendust patch-paneelide, ONU/ONT-seadmete ja aktiivseadmete jaoks telekommunikatsiooniriiulites ja andmekeskustes. G.657.A1 paindekindel kiud ja 3 mm väliskest tagavad usaldusväärse signaaliedastuse ja paindliku marsruutimise kitsastes paigaldistes.

Eelised

See patch-kaabel kasutab ühemoodilist G.657.A1 kiudu, mis vähendab tundlikkust järskude painete suhtes, toetades stabiilset jõudlust FTTH ja sisejaotusstsenaariumide korral. Segatüüpi pistikukombinatsioon (SC/APC kuni LC/UPC) võimaldab otseühendust erineva liidesetüübiga seadmete vahel ilma täiendavate adapteriteta. 2 m pikkus ja 3 mm kest muudavad kaabli hõlpsasti käsitsetavaks ja marsruuditavaks, säilitades igapäevaseks kasutuseks mehaanilise kaitse.

Sobib

• FTTH lõpetamine OLT ja ONU/ONT seadmete vahel
• Patchimine optilistes jaotusraamides ja seinale kinnitatavates lõpetuspaneelides
• Ühendus lülitite, meediumimuundurite ja optiliste transiiverite vahel
• Labori- ja välikatsetused, kus on vaja lühikest, usaldusväärset ühemoodilist ühendust

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline, ITU-T G.657.A1 paindekindel
• Pistik A: SC/APC (nurga all füüsiline kontakt, roheline kaitseümbris)
• Pistik B: LC/UPC (ülifüüsiline kontakt, sinine kaitseümbris)
• Kaabli konstruktsioon: simplex, 3 mm väliskesta läbimõõt
• Pikkus: 2 meetrit
• Kasutus: siseruumides, patchimine ja seadmete ühendused

Kasutusjuhend

Enne sisestamist kontrollige mõlemat pistikut ja ühendusadaptereid tolmu või kahjustuste suhtes. Joondage võtmetega SC/APC ja LC/UPC pistikud vastavate portidega ja sisestage, kuni on tunda positiivset klõpsatust või kindlat kinnitust. Vältige kaabli painutamist alla G.657.A1 kiududele soovitatud minimaalse painderaadiuse ja kinnitage kaabel, et vältida pistikute pinget. Lahtiühendamisel tõmmake pigem pistiku korpusest kui kiudkaablist, et kaitsta otsastust.

Soovitused

Kasutage kasutamata pistikutel tolmukorki ja võimaluse korral kiudude kontrollmikroskoopi, et kontrollida otsapinna puhtust. Paigalduste puhul kappidesse või seadmete taha suunake patch-kaabel õrnade kõveratega ja kasutage kaablihalduspaneele või klambreid, et säilitada painderaadius ja vähendada mehaanilist pinget.
