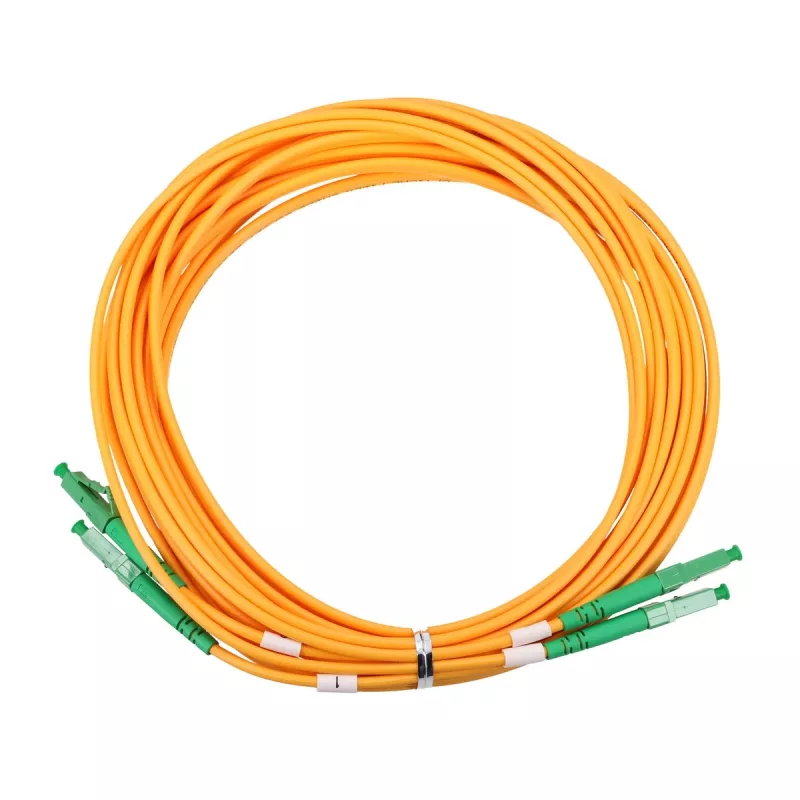

Fiiberoptiline patch-kaabel Extralink LC/APC - LC/APC singlemode dupleks 9/125µm G.657.A1 3 m

Extralink LC/APC - LC/APC singlemode dupleks 9/125µm G.657.A1 3 m on ühemoodiline fiiberoptiline patch-kaabel, mis on mõeldud optiliste linkide, patch-paneelide ja seadmete ühendamiseks. Duplekskonfiguratsioon koos LC/APC pistikutega mõlemas otsas ja 3 m pikkus võimaldab korralikku suunamist OLT, ONU/ONT, kommutaatorite ja transiiverite vahel. 9/125 µm G.657.A1 kiu spetsifikatsioon vähendab paindekadu, muutes selle kaabli sobivaks FTTH ja muude paigaldiste jaoks, kus on oodata kitsaid paindekohti või piiratud ruumi.

Eelised

Patch-kaablis on ühendatud LC/APC nurga all poleeritud pistikud madala tagasipeegelduse ja usaldusväärse ühilduvuse tagamiseks standardsete APC adapteritega ning dupleksvorming kahe kanali edastuseks. G.657.A1 ühemoodiline kiud pakub võrreldes standardsete ühemoodiliste kiududega paremat paindetaluvust, vähendades signaalikadu piiratud marsruudil. 3 mm kaabli läbimõõt tagab tasakaalu paindlikkuse ja mehaanilise kaitse vahel, sobides racki-, paneeli- ja pistikupesa ühendusteks.

Sobib

• FTTH abonendi lõpp-punktid ja kodupaigaldised
• OLT, ONU/ONT ja meediakonverterite ühendamine
• Patch-paneelid ja jaotusraamid telekomikappides ja andmekeskustes
• Fiibertransiiverite ja kommutaatorite või ruuterite vahelised ühendused

Peamised spetsifikatsioonid

• Kiutüüp: Ühemoodiline G.657.A1 (9/125 µm)

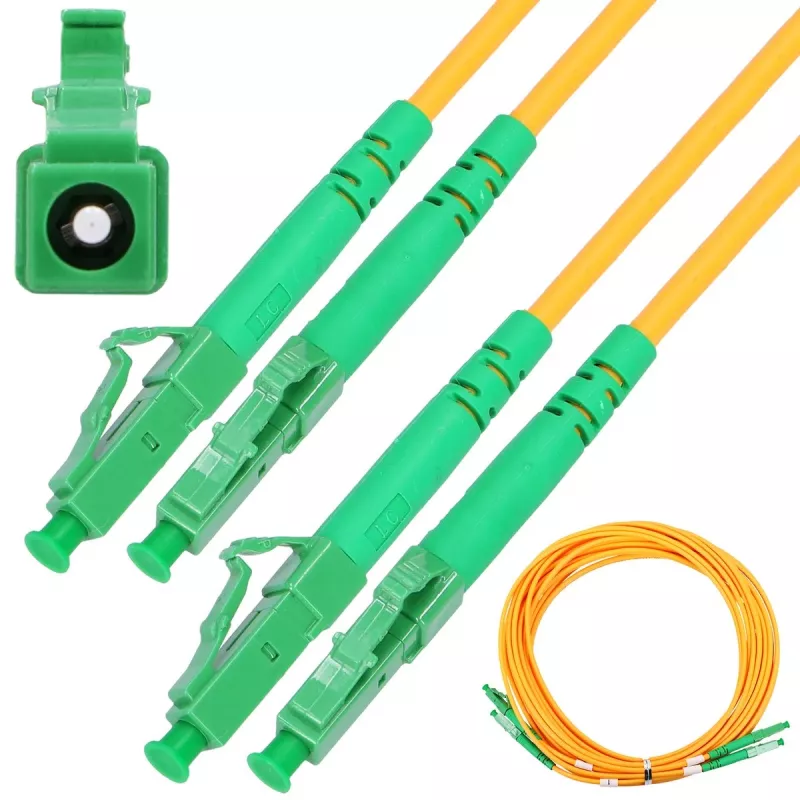

• Pistiku tüüp: LC/APC - LC/APC dupleks
• Kaabli konfiguratsioon: Dupleks, 2 kiudu
• Kaabli välisläbimõõt: 3,0 mm
• Pikkus: 3 meetrit
• Poleeringu tüüp: Nurkfüüsiline kontakt (APC) madala tagasipeegelduse jaoks

Kasutamine

Suunake patch-kaabel seadmete vahel või seadme ja patch-paneeli vahel, vältides teravaid murdekohti ja kinnitades kaabli kaablihaldustarikutesse, kui need on saadaval. Joondage LC-pistikud adapteri või transiiveri pesaga ja sisestage, kuni riiv klõpsatab; veenduge, et APC otsapinnad sobituvad ühendatava adapteriga, et säilitada madal tagastuskadu. Dupleksühenduste puhul järgige seadme poolt nõutavat saate/vastuvõtu suunda. Ärge ületage G.657.A1 kiu jaoks soovitatud minimaalset painderaadiust ning vältige kaabli muljumist või liigset tõmbekoormust.

Soovitused

Enne paigaldamist kontrollige pistiku otsapindu saastumise suhtes ja vajadusel puhastage heakskiidetud kiupuhastusvahenditega. FTTH paigaldiste puhul kasutage väljundite juures tõmbevähendust ja vältige suunamist läbi piirkondade, kus esineb tugevat mehaanilist pinget. Hoidke kasutamata patch-kaableid kerituna õrnade aasadena ja kaitske pistiku otsakorke, kui need ei ole ühendatud.
