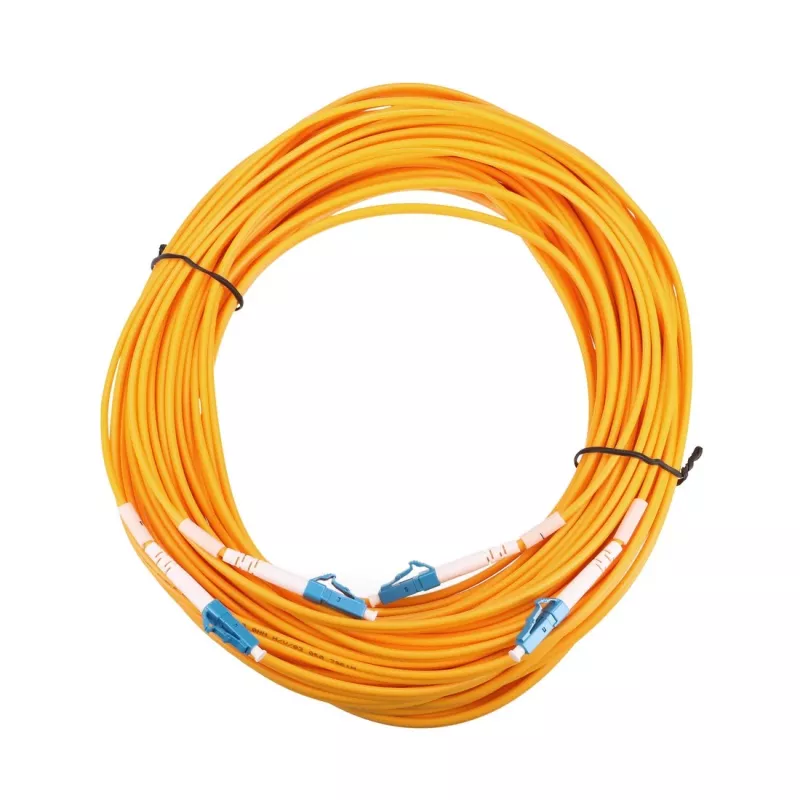

Fiiberoptiline patch-kaabel Extralink EX.2862 LC–LC 0,5 m G.652D FTTH kollane täisdupleks

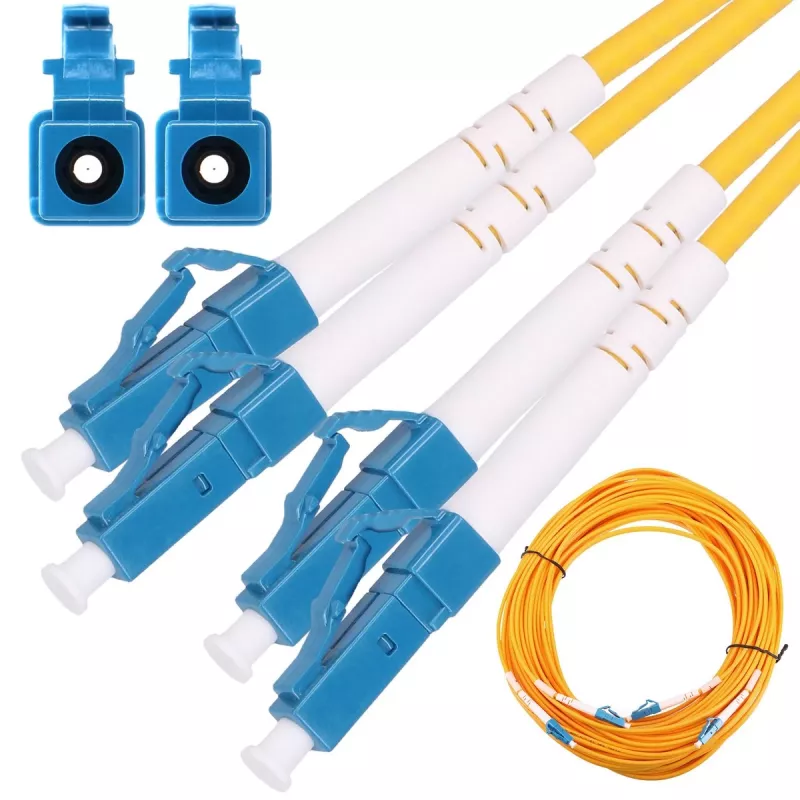

Extralink EX.2862 on 0,5 m ühemoodiline fiiberoptiline patch-kaabel, mis on mõeldud lühikesteks ühendusteks FTTH ja professionaalsetes optilistes võrkudes. Kaabel kasutab G.652D ühemoodilist kiudu koos LC/UPC-pistikute mõlemas otsas dupleks LC–LC konfiguratsioonis. Selle kollane väliskest tähistab ühemoodilist kasutust ning 3,0 mm ümmargune konstruktsioon pakub paindlikkust ja vastupidavust suunamiseks patch-paneelides, optilistes terminalides ja ONT/ONU-seadmetes.

Eelised

LC–LC dupleks otsastamine võimaldab täisdupleksset andmeedastust väikese sisestuskadudega ja stabiilse optilise jõudlusega lühikestel vahemaadel. G.652D kiu spetsifikatsioon tagab ühilduvuse tavaliste ühemoodiliste süsteemidega ning minimeerib dispersiooni tüüpiliste juurdepääsuvõrgu kauguste jaoks. Kompaktne LC-pistiku kuju sobib suure tihedusega patch-paneelidele ja väikese kujuteguriga seadmetele. 0,5 m pikkus pakub korralikku, madala pingega ühendust kõrvutiasuvate portide vahel, samal ajal kui 3,0 mm kest tasakaalustab paindlikkust ja mehaanilist kaitset.

Sobib

• OLT-ühendus ONU/ONT-ga FTTH-paigaldistes
• Patch-paneeli ja optilise terminali vahelised ühendused andmekapikestes
• Lühikesed ühendused lülitite, meediumimuundurite ja transiiverite vahel
• Suure tihedusega raami- ja kapiswitching, kus on vaja LC-duplekspistikuid

Peamised spetsifikatsioonid

• Kiu tüüp: ühemoodiline G.652D
• Pistiku tüüp: LC/UPC kuni LC/UPC dupleks
• Pikkus: 0,5 m
• Kaabli läbimõõt: 3,0 mm
• Kesta värv: kollane (ühemoodiline)
• Konfiguratsioon: täisdupleksne dupleks-patch-juhe

Kasutusjuhend

Enne paigaldamist kontrollige pistikuid ja porte tolmu või prahi suhtes. Joondage LC-pistiku võti pesaga ja sisestage, kuni klõpsatus fikseerib ühenduse. Kasutage dupleksklambrit või saapikut, et säilitada mõlema kiu õige polaarsus ja suunamine. Vältige järske käänakuid ja rakendage terminaalpunktides õrna tõmbetugevdust. Eemaldamiseks vajutage LC-riivi ja tõmmake otse välja, et vältida pistiku kahjustamist.

Soovitused

Hoidke ja käsitsege patch-kaablit puhtas keskkonnas; kasutage tolmukorke, kui pistikud ei ole kasutusel. Säilitage minimaalne painutusraadius vastavalt tootja juhistele ja vältige liigset tõmbejõudu. Kriitiliste ühenduste puhul testige pärast paigaldamist sisestuskadu ja tagasilevi kadu, et kontrollida lingi jõudlust.
