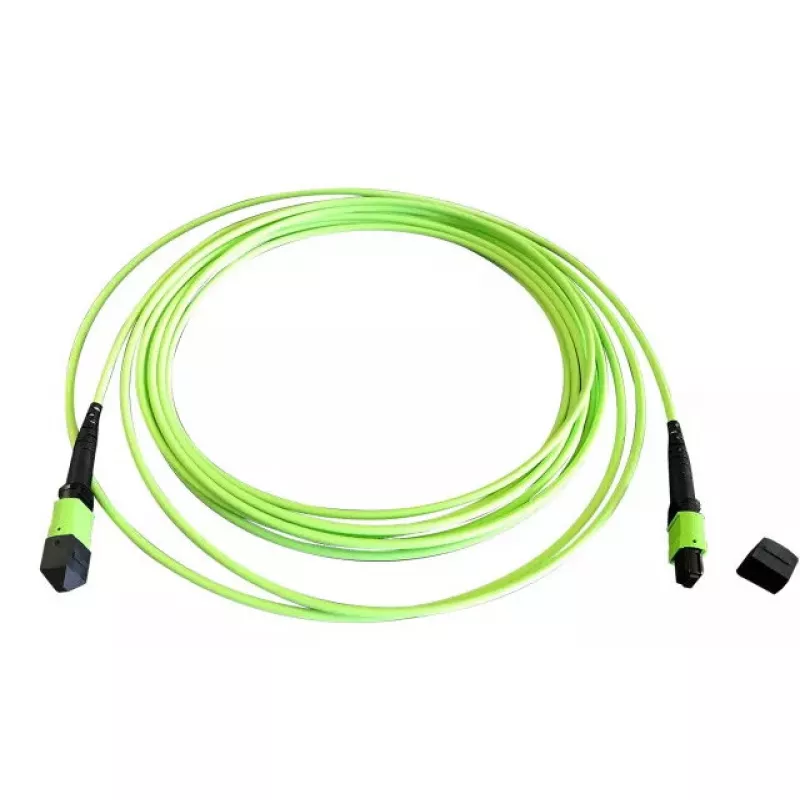

Fiiberoptiline MTP-kaabel EFB Elektronik MTPF12MTPFOM5-5, OM5, MTP–MTP, 5 m, 50 µm

EFB Elektronik MTPF12MTPFOM5-5 on 5 m mitmemoodiline fiiberoptiline kaabel OM5 astmelise murdumisnäitajaga klaasiga ja MTP-pistikutega mõlemas otsas. 50 µm südamiku läbimõõduga kaabel on mõeldud suure tihedusega InfiniBand- ja andmekeskuste ühendusteks, kus on vaja lühilaine lainepikkusjaotusega multipleksimist ja mitmemoodilist ülekannet. Eelterminaalne MTP–MTP koost lihtsustab paigaldamist patch-paneelide, serveri võrguliideste ja aktiivsete seadmete vahel, säilitades samal ajal ühtlase optilise jõudluse mitmes kanalis.

Eelised

See OM5 mitmemoodiline MTP–MTP kaabel pakub kompaktset suure kiudude arvuga ühenduvust, mis sobib tihedalt täidetud kapikeskkondadesse. Selle tehases terminaalsed MTP-pistikud vähendavad välitingimustes tehtava termineerimise aega ja minimeerivad sisestuskadude muutlikkust. 50 µm südamiku läbimõõt toetab standardseid mitmemoodilise ribalaiuse omadusi lühikese ulatusega kiirete ühenduste jaoks ning ühildub lühilaine multipleksimissüsteemidega. 5 m pikkus pakub paindlikkust tüüpilisteks kapist kappi või seadmest patch-paneelini ühendusteks ilma liigse lõtva kaablita.

Sobib

• Andmekeskuste magistraalühendusteks ja horisontaalsete ristühenduste jaoks
• Suure tihedusega patch-paneelide ja kassettidevaheliste ühenduste jaoks
• InfiniBand-kobarate ja suure jõudlusega andmetöötlusklastrite ühendusteks
• Lühilaine lainepikkusjaotusega multipleksimise (SWDM) mitmemoodilisteks juurutusteks
• Serveri üleslingid ja lülititevahelised optilised ühendused kappide sees

Peamised näitajad

• Kiu tüüp: OM5 astmelise murdumisnäitajaga mitmemoodiline
• Pistiku tüüp: MTP MTP-le, isas/isas tehases termineeritud
• Südamiku läbimõõt: 50 µm
• Kaabli pikkus: 5 meetrit
• Sobib lühikese ulatusega, suure tihedusega mitmemoodiliseks ülekandeks ja SWDM-iks
• Tüüpiline kasutus: andmekeskuse ja kapi taseme optilised ühendused

Kasutamine

Suunake MTP–MTP kaabel kahe ettenähtud patch-paneeli, kasseti või seadme vahel, veendudes, et painderaadiuse piiranguid järgitakse. Joondage MTP-pistikud vastuvõtja adapteri või kassetiga ja sisestage, kuni pistiku riiv kinnitub. Kontrollige polaarsust ja kanalite vastavust vastavalt oma võrguplaanile, seejärel testige iga fiiberkanalit sobiva optilise testimisseadmega, et kinnitada sisestuskadu ja jätkuvust enne kaablihalduse lõplikku korraldamist. Ärge üritage MTP-pistikute välitingimustes termineerimist; kasutage tehases koostatud komplekte, et tagada tehase kontrollitud pistiku jõudlus.

Soovitused

Hoidke ja käsitsege kaablit, et vältida tugevaid painutusi ja muljumist. Kasutage kappides kaablihaldustarvikuid minimaalse painderaadiuse säilitamiseks ning märgistage mõlemad otsad selgeks kanali identifitseerimiseks. Parima jõudluse saavutamiseks SWDM või kiirete mitmemoodiliste ühenduste puhul viige läbi fiibri sertifitseerimine ja jälgige perioodiliselt sisestuskadu.
