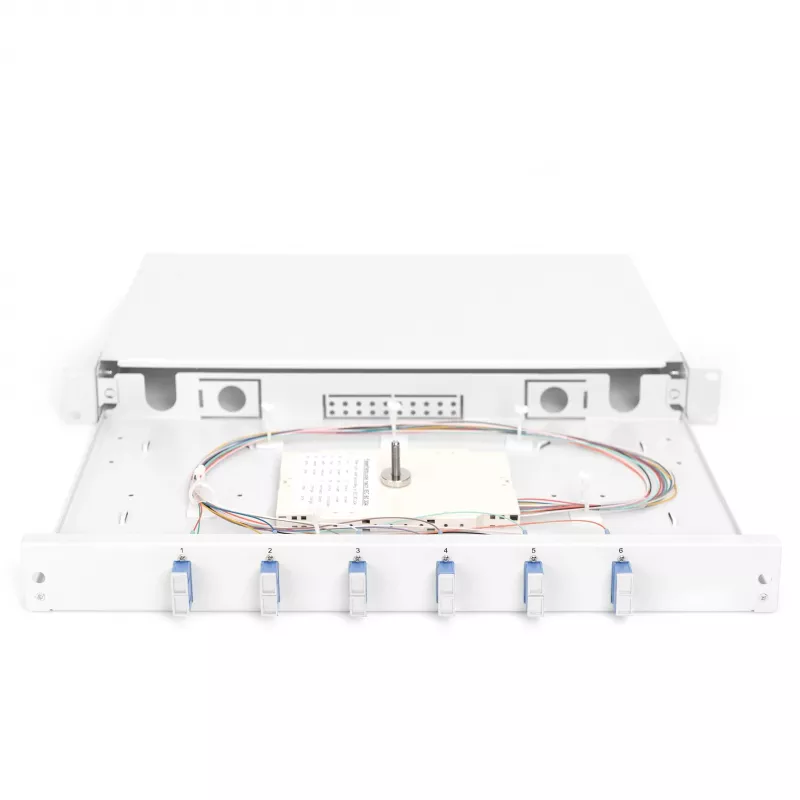

Fiiberoptiline liitmiskarp Digitus DN-96320/9 SC OS2 51.5 cm Hall

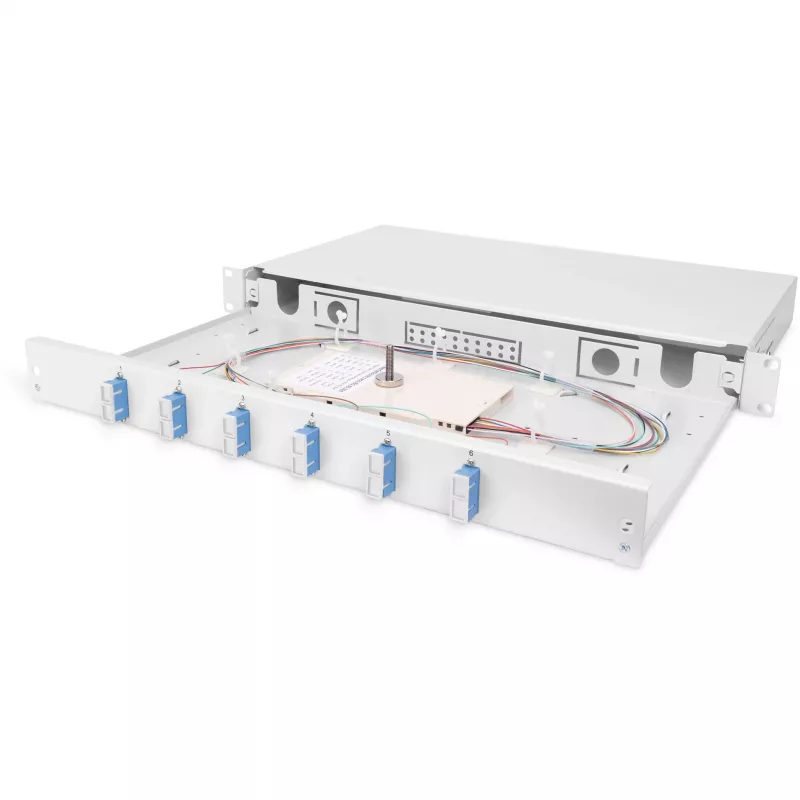

FO liitmiskarbid paigaldatakse püsivalt võrgukappi, et koondada seal koonduvaid fiiberoptilisi kaableid, täites sarnast rolli patch-paneeliga. Digitus Fiiberoptiline Liitmiskarp DN-96320/9 on mõeldud SC-pistikutele ja OS2-kiu tüübile; see on valmistatud 1 mm terasplekist halli (RAL 7035) viimistlusega ning tarnitakse eelkonfigureeritult koos monteeritud liitmiskassetiga, värvikoodiga varrejätkudega ja esipaneeli siduritega. Seade on raami külge kinnitatav (1U) ja kompaktsete välismõõtmetega (483 mm × 44,5 mm × 280 mm) korrastatud kiuhalduseks ja liitmike kaitseks.

Eelised

Liitmiskarp pakub turvalist, püsivalt paigaldatud korpust optiliste kiudude liitmiseks ja marsruutimiseks, vähendades pinget ja kaitstes ühendusi. Eelpaigaldatud liitmiskassett ja sidurid lihtsustavad paigaldamist ning vähendavad kohapealset kooste aega. Värvikoodiga varrejätkud vastavad standardile DIN IEC 60304 selgeks identifitseerimiseks ning terasest korpus tagab mehaanilise stabiilsuse ja pikaajalise vastupidavuse tüüpilistes võrgukapi keskkondades.

Sobib

• Raamile paigaldatav kiuhaldus serveriruumides ja telekommunikatsioonikappides
• OS2 ühemoodilise kiu ühendamine lülitite, meediumimuundurite, ruuterite, modemite, serverite ja SFP-moodulitega
• FTTH / FTTB paigaldised, kus on vajalik turvaline termineerimine ja liitmike kaitse

Peamised spetsifikatsioonid

• Mudel: Digitus DN-96320/9
• Pistiku tüüp: 6 × SC duplex (SC DX)
• Kiu tüüp: OS2 (ühemoodiline)
• Komplekti kuuluvad komponendid: liitmiskassett, värvikoodiga varrejätkud, esipaneeli sidurid
• Raami suurus: 1U (483 mm laius)
• Korpuse materjal: 1 mm terasplekk, hall (RAL 7035)
• Välismõõtmed (L × K × S): 483 mm × 44,5 mm × 280 mm
• Bränd: DIGITUS
• MPN: DN-96320/9
• EAN: 4016032278337

Kasutamine

Paigaldage liitmiskarp standardsesse 19-tollisesse raami sobivale kõrgusele ja kinnitage see raami kruvidega. Juhtige sissetulevad kiudkaablid kappi ja läbi karbi sisenemispunktide, seejärel valmistage ette ja liitke kiud vastavalt liitmiskasseti juhistele. Sisestage värvikoodiga varrejätkud liitmiskassetti ja ühendage varrejätkude pistikud esipaneeli SC-siduritega. Kasutage patch-kaableid esipaneeli SC-portide ühendamiseks lülitite, meediumimuundurite, ruuterite, modemite või SFP-moodulitega vastavalt vajadusele.

Soovitused

Käsitsege kiude asjakohaste ESD ettevaatusabinõudega ja kasutage soovitatud kiutööriistu. Säilitage OS2 ühemoodilise kiu minimaalsed painderaadiused, vältige liigset pinget varrejätkudel ning kinnitage kaabli sisenemiskohad liikumise vältimiseks. Pärast liitmist tehke testid (sisestuskadu / tagastuskadu), et kontrollida õiget paigaldust.
