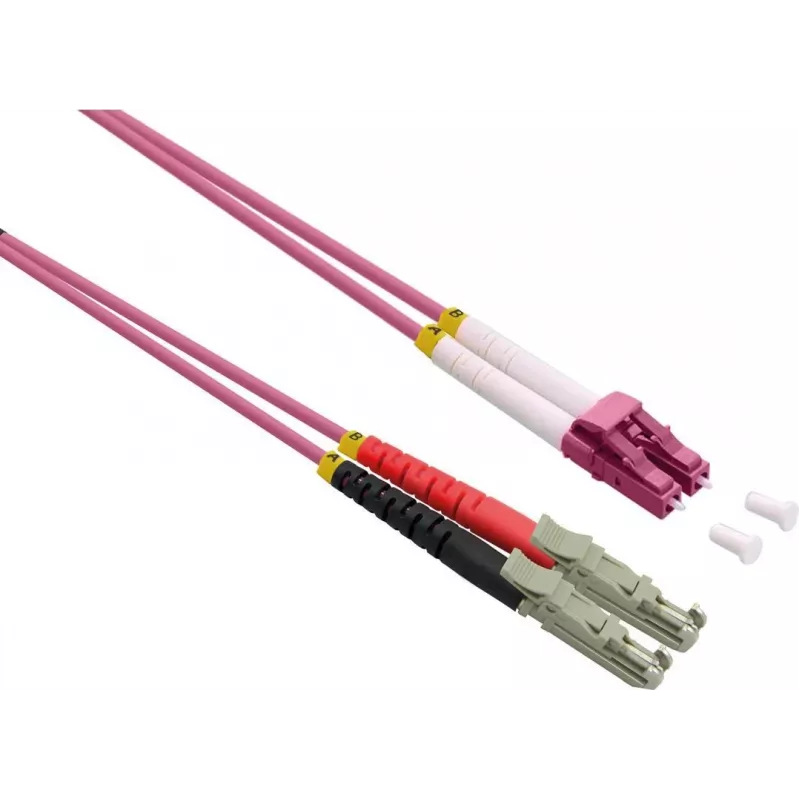

Fiiberoptiline kaabel ROLINE 21.15.9473 3 m E-2000 (LSH) 2x LC

ROLINE 21.15.9473 on 3 m pikkune OM4 mitmemoodiline fiiberoptiline kaabel, mille ühes otsas on E-2000 (LSH) pistik ja teises otsas kaks LC-pistikut, mis on mõeldud täisdupleksseks kiireks andmesideks. Kaabli südamiku läbimõõt on 50 µm ja see on ette nähtud kasutamiseks struktureeritud võrkudes, kus on nõutav väike kadu ja stabiilne ühenduse jõudlus. Selle pistikute kombinatsioon võimaldab otsest ühendust E-2000 portidega seadmete ja LC-liideseid kasutavate seadmete või patch-paneelide vahel.

Eelised

See OM4 fiiberoptiline kaabel pakub suuremat ribalaiust ja väiksemat sumbuvust võrreldes madalama klassi mitmemoodiliste kiududega, toetades kiireid võrgurakendusi. E-2000 (LSH) pistik tagab kindla ühenduse ja madala peegeldusvõime, samas kui LC-pistikud pakuvad kompaktset tihedust patch-paneelidele ja transiiveritele. 3 m pikkus pakub paindlikkust riiuli- ja kapitasandi ühenduste jaoks ilma liigse lõtkuta ning 50 µm südamik toetab levinud mitmemoodiliste transiiverite standardeid.

Sobib

• E-2000 portidega seadmete ühendamiseks LC-põhiste transiiverite või patch-paneelidega
• Andmekeskuse riiuli- ja kapisisesteks ühendusteks
• Kiireteks mitmemoodilisteks ühendusteks, kasutades OM4 kiudu
• Täisdupleksseteks fiiberoptilisteks ühendusteks salvestus- ja võrgukommutaatorite jaoks

Peamised tehnilised andmed

• Kaabli tüüp: OM4 mitmemoodiline kiud
• Pikkus: 3 m
• Südamiku läbimõõt: 50 µm
• Pistik A: E-2000 (LSH)
• Pistik B: 2× LC (kaks LC-d)
• Side: Täisdupleks

Kasutusjuhend

Enne paigaldamist kontrollige pistikuid mustuse või kahjustuste suhtes ja vajadusel puhastage sobivate fiiberoptiliste puhastusvahenditega. Ühendage E-2000 (LSH) ots seadme või transiiveriga, millel on E-2000 liides, tagades õige joonduse ja pistiku täieliku kinnitumise. Ühendage kaks LC-pistikut vastavatesse LC-pesadesse patch-paneelidel, transiiveritel või võrguseadmetel, säilitades õige polaarsuse täisdupleksseks tööks. Juhtige kaabel nii, et vältida järske paindeid ja mehaanilist pinget, ning kinnitage see kaablihaldussüsteemidesse, et vältida liikumist ja säilitada optiline jõudlus.

Soovitused

Kasutage kaablit mitmemoodilise kiu soovitatud painderaadiuse piires ja hoidke pistikud kaitsemütsidega kaitstuna, kui need pole ühendatud. Kriitiliste ühenduste korral kontrollige pärast paigaldamist ühenduse jõudlust optilise võimsusmõõturi või sertifitseeritud testimisseadmega ning järgige tootja juhiseid puhastamise ja käsitsemise kohta, et tagada pikaajaline töökindlus.
