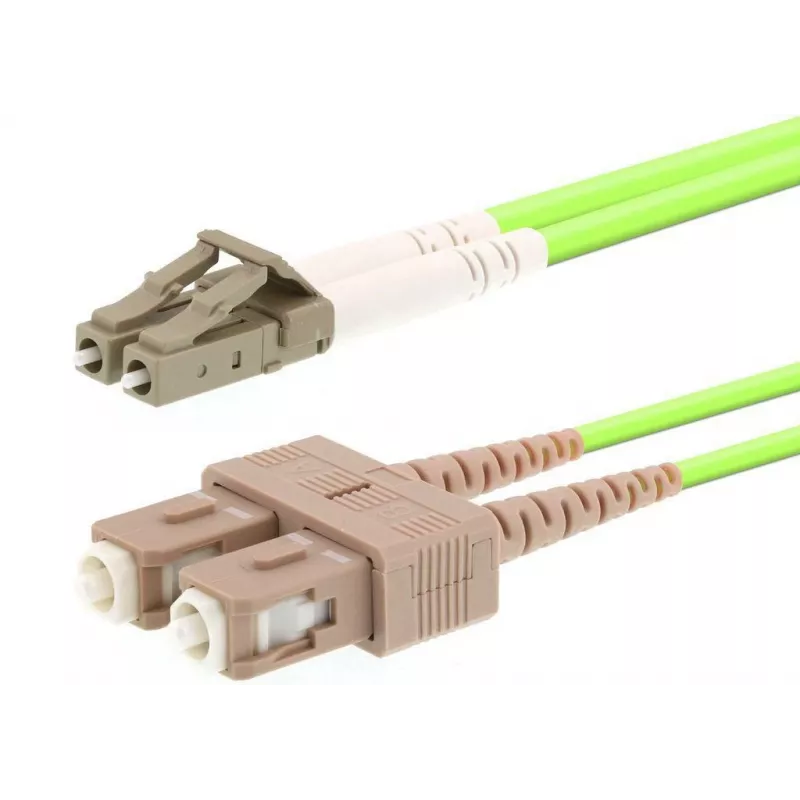

Fiiberoptiline kaabel LOGON AL5LCSC005I/5I OM5 0,5 m LC-SC täisdupleks heleroheline

LOGON AL5LCSC005I/5I OM5 0,5 m LC-SC täisdupleks heleroheline on mitmemoodiline fiiberoptiline ühenduskaabel, mis on mõeldud lühikesteks ühendusteks andmekeskustes ja võrguseadmetes. Kaabel kasutab WideBand OM5 paindetundlikkuseta mitmemoodilist kiudu, mille südamiku läbimõõt on 50 µm ja toetab täisdupleksedastust LC-pistikuga ühes otsas ja SC-pistikuga teises otsas. See on ette nähtud kiirete andmesideühenduste ja InfiniBand-keskkondade jaoks, kus on vaja kompaktset, värvikoodiga OM5-kaabeldust.

Eelised

OM5-kiud tagab laseroptimeeritud jõudluse laiemas lainepikkuste vahemikus (850–950 nm) kui traditsiooniline OM4, võimaldades lühilainepikkusjaotusega multipleksimise (SWDM) rakendusi. Paindetundlikkuseta konstruktsioon vähendab makro- ja mikropaindekadusid ning võimaldab paigaldamist kitsastesse marsruutimisteedesse ja kompaktsetesse kaablihalduritesse. 0,5 m pikkus sobib otse seadmetevahelisteks ühendusteks ja kappides ühendamiseks, kus on vaja lühikest täisdupleksset mitmemoodilist linki.

Sobib

• Lühikesteks seadmetevahelisteks ühendusteks andmekeskustes ja serveriruumides
• InfiniBand ja kiire Etherneti lühilinkideks
• Ühendamiseks võrgukommutaatorite, transiiverite ja fiiberpaneelide vahel
• Rakendustele, mis nõuavad OM5 mitmemoodilist kiudu SWDM ja tulevaste mitme lainepikkusega uuenduste jaoks

Peamised tehnilised andmed

• Kiu tüüp: WideBand OM5 mitmemoodiline, paindetundlikkuseta
• Südamiku läbimõõt: 50 µm
• Pikkus: 0,5 m
• Pistik A: LC (isa)
• Pistik B: SC (isa)
• Edastus: täisdupleks mitmemoodiline
• Värv: heleroheline (OM5 standard)
• Optimeeritud lainepikkuste vahemik: 850–950 nm
• Madal makropaindetundlikkus ja parem mikropaindekindlus

Kasutamine

Ühendage LC-ots transiiveri või seadme vastavasse LC-porti ja SC-ots teise seadme või ühenduspaneeli SC-porti, tagades õige joonduse ja kindla kinnitumise. Kasutage täisduplekspaari nii, nagu ette nähtud kahesuunalisteks mitmemoodilisteks linkideks. Paigaldage kaabel, järgides paigaldatud fiibri minimaalseid painderaadiusi; vältige teravaid painutusi, liigset tõmbejõudu ja kokkupuudet teravate servadega. Parima jõudluse tagamiseks hoidke pistikud puhtad, kasutades sobivaid fiiberpuhastusvahendeid, ja kontrollige lingi terviklikkust ühilduva testvahendi või transiiveridiagnostika abil.

Soovitused

Kasutage seda 0,5 m OM5 LC–SC ühenduskaablit lühikesteks otseühendusteks seadmete vahel riiulites ja kappides. Säilitage pistikute puhtus, järgige soovitatud painderaadiusi ja ühendage OM5-võimeliste transiiveritega SWDM-i või tulevaste mitme lainepikkusega juurutuste jaoks.
