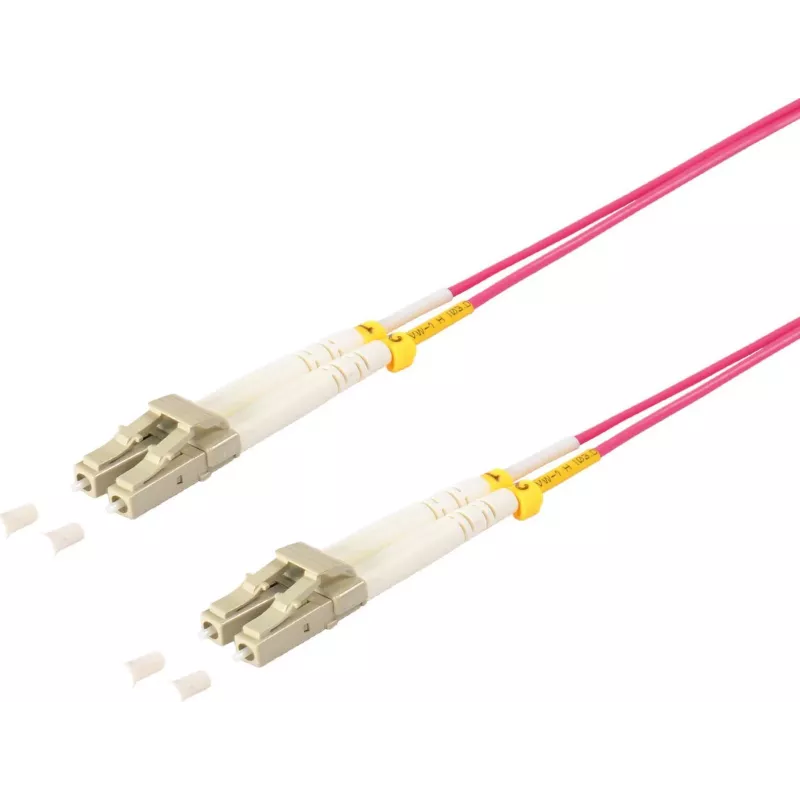

Fiiberoptiline kaabel InfiniBand ShiverPeaks 77923/4 2 m

ShiverPeaks InfiniBand fiiberoptiline kaabel 77923/4 on 2 m OM4 mitmemoodiline ühendus, mis on mõeldud kiireks andmeedastuseks. 50 µm südamiku läbimõõdu ja mõlemas otsas LC-pistikutega toetab kaabel täisdupleks InfiniBand-ühendusi, mida tavaliselt kasutatakse andmekeskuste ja ettevõtete võrgukeskkondades. Selle OM4-spetsifikatsiooni eesmärk on võimaldada suuremat ribalaiust mitmemoodilises infrastruktuuris ja vähendada modaaldispersiooni võrreldes madalama klassi mitmemoodiliste kiududega.

Eelised

See 2 m OM4 kiud tagab madala sumbuvuse ja järjepideva optilise jõudluse lühi- kuni keskmise ulatusega ühendustele. LC-LC pistikuvorming pakub kompaktseid liideseid, mis sobivad tihedate paigapaneelide ja võrgukommutaatorite jaoks. Täisdupleks-signalisatsioon mõlemal kiul toetab sümmeetrilisi, suure läbilaskevõimega InfiniBand-rakendusi, samal ajal kui mitmemoodiline OM4 kiud aitab säilitada signaali terviklikkust suurematel andmeedastuskiirustel.

Sobib

• InfiniBand-ühendusteks serveririiulites ja arvutusklastrites
• Kiireteks ühendusteks kommutaatorite ja salvestusmassiivide vahel andmekeskustes
• Lühi- kuni keskmise ulatusega mitmemoodilisteks fiiberühendusteks ettevõtete võrkudes

Peamised spetsifikatsioonid

• Pikkus: 2 meetrit
• Kiutüüp: OM4 mitmemoodiline
• Südamiku läbimõõt: 50 µm
• Pistiku tüüp: LC kuni LC
• Side režiim: Täisdupleks (mõlemasuunaline eraldi kiududel)

Kasutamine

Paigaldage kaabel LC-ühilduvate adapterite või portide vahele, veendudes, et pistikud on enne sisestamist puhtad, et vähendada optilist kadu. Joondage ja sisestage iga LC-pistik vastavasse LC-pessa, kuni riiv kinnitub. Kasutage kahte kiudu eraldi saatmis- ja vastuvõtukanalitena vastavalt InfiniBand-seadmete nõuetele. Vältige järske painutusi ja kinnitage kaabel asjakohase kaabeldushaldusega, et säilitada painutusraadius ja vähendada pinget pistikute otstel.

Soovitused

Optimaalse jõudluse tagamiseks kontrollige ja puhastage LC-pistikute otsapindu heakskiidetud kiudoptiliste puhastusvahenditega enne paigaldamist, hoidke kaabli painutusraadius üle tootja ettenähtud miinimumi (tavaliselt 10× kaabli läbimõõt mitmemoodilise kiu puhul) ja lõpetage ühendused märgistatud paigapaneelides, et lihtsustada hooldust ja tõrkeotsingut.
