Fiiberoptiline kaabel EFB Elektronik MTPF12LCOS2-3

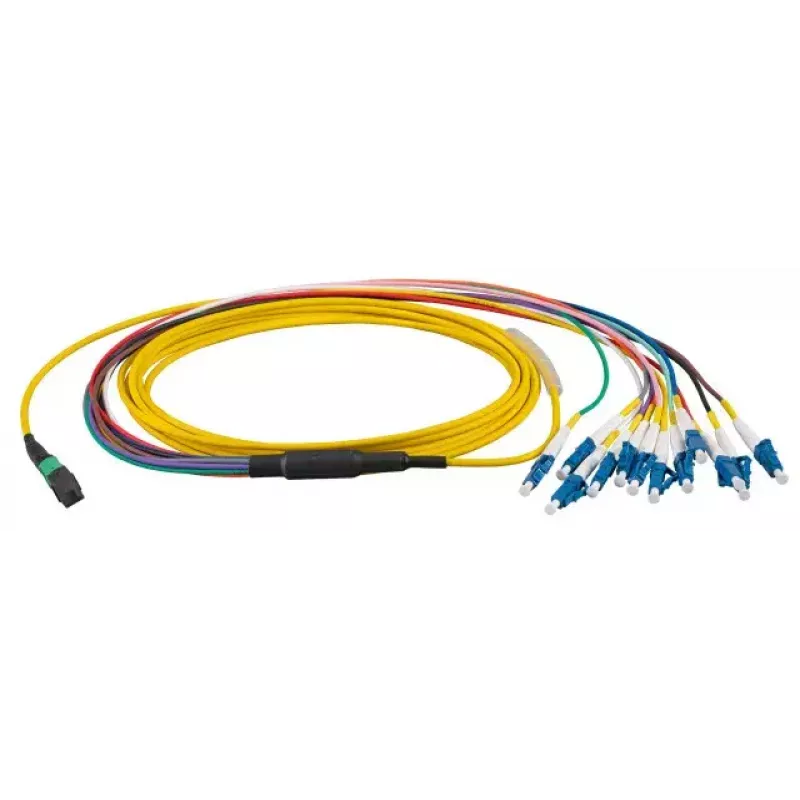

EFB Elektronik MTPF12LCOS2-3 on 3 m pikkune OS2 ühemoodiline fiiberoptiline kaabel, mille ühes otsas on MTP® mitmekiuline pistik ja teises otsas 12x LC duplekspistikud. 9 µm südamiku läbimõõdu ja OS2 sumbuvusomadustega magistraalkaabel on loodud kiireks andmeedastuseks väikese sisestuskadudega pikkadel vahemaadel. Kaabel sobib struktureeritud kaabelduseks andmekeskustes, telekommunikatsiooniruumides ja magistraallülides, kus on nõutavad tiheda paralleelse ühendusvõimalused.

Eelised

See fiiberoptiline kaabel pakub kompaktset suure tihedusega ühendust, kasutades MTP-d, mis jaguneb kaheteistkümneks LC-pistikuks, vähendades riiuliruumi ja lihtsustades ühendamist MPO/MTP magistraalide ja LC-portidega seadmete vahel. OS2 ühemoodiline disain 9 µm südamiku läbimõõduga tagab madala sumbuvuse ja stabiilse jõudluse pikamaaühenduste jaoks. 3 m pikkus tasakaalustab käideldavuse ühenduskoridorides ja seadmekappides, säilitades samas signaali terviklikkuse lühikeste kuni keskmiste magistraallõikude jaoks.

Sobib

• Andmekeskuse magistraalühendused MTP/MPO paneelide ja LC-põhiste lülitite või transiiverite vahel
• Suure tihedusega paralleeloptika juurutused (nt 40G, 100G süsteemid, mis kasutavad MPO/MTP-d)
• Telekomi- ja ülikoolilinnaku magistraalkaabeldus, mis nõuab ühemoodilist OS2 jõudlust
• MPO/MTP kassettide ja patch-paneelide ühendamine LC-portidega

Peamised spetsifikatsioonid

• Pikkus: 3 m
• Kiu tüüp: Ühemoodiline OS2
• Südamiku läbimõõt: 9 µm
• Pistik A: MTP mitmekiuline (12 kiudu)
• Pistik B: 12 × LC dupleks
• Tüüpiline rakendus: Magistraal/ühendus MPO/MTP ja LC-portide vahel

Kasutamine

Ühendage MTP-ots kasseti, magistraalpaneeli või lülitussõlme MPO/MTP-porti ja suunake 12 LC-pistikut vastavatesse LC-portidesse aktiivsetel seadmetel või patch-paneelidel. Veenduge, et pistikud on enne ühendamist puhtad, et vältida saastumist ja signaakikadu. Säilitage nõuetekohane painderaadius ja kinnitage kaabel kaablihalduselementidele, et vältida pinget või järske kurve paigaldamise ja kasutamise ajal.

Soovitused

Kasutage tööstusstandarditele vastavaid puhastustööriistu MTP- ja LC-pistikute jaoks, kontrollige polaarsust ja kiukaardistamist enne käikulaskmist ning märgistage mõlemad otsad, et lihtsustada tulevast hooldust. Tiheda paigalduse korral ühendage see kaabel nõuetele vastavate MTP-kassettide või lahtihargnemismoodulitega ja järgige sisestuskadu ning pistikute käsitsemise tootja juhiseid.
