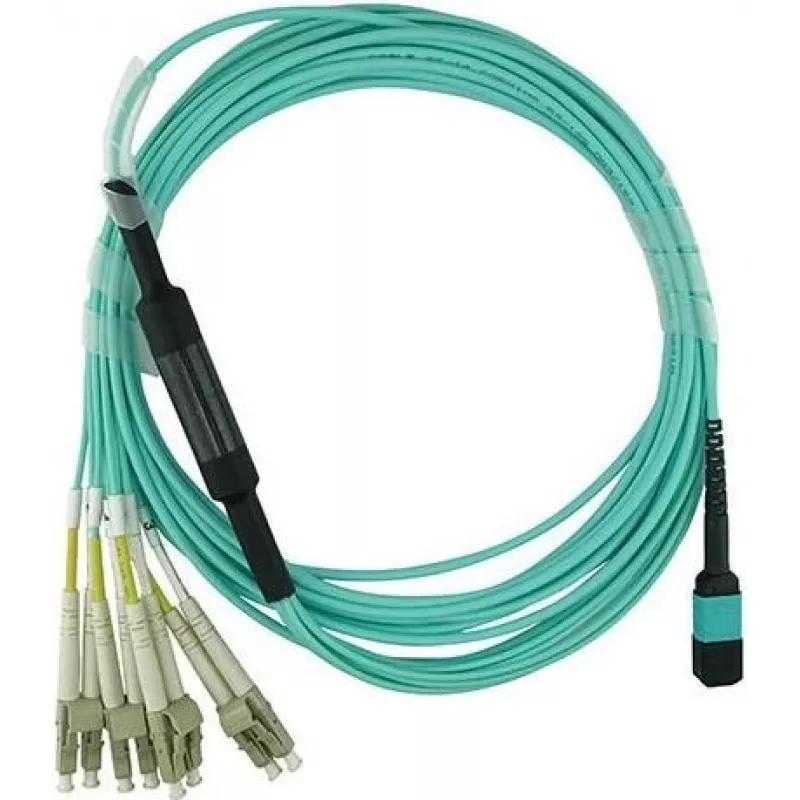

Fiiberoptiline kaabel BlueOptics 106283-7003-BO MTP 4xLC OM4 3 m beež

BlueOptics 106283-7003-BO MTP 4xLC OM4 3 m beež on 3-meetrine mitmemoodiline fiiberoptiline ühenduskaabel, mis on mõeldud suure tihedusega kiirete võrgulinkide jaoks. See ühendab ühes otsas MTP mitmekiulise konnektori teises otsas nelja LC duplex-konnektoriga, kasutab laseroptimeeritud OM4 kiudu 50 µm südamiku läbimõõduga ja on ette nähtud täisdupleks-andmeedastuseks InfiniBandis ja teistes lühimaa optilistes süsteemides. Beež väliskest annab neutraalse välimuse, mis sobib segavärviliste kaabelduskeskkondade jaoks.

Eelised

See kaabel pakub kompaktset suure kiudude arvuga terminatsiooni MTP-konnektoriga ja nelja LC duplex-terminatsiooni paindlikkust otseühenduseks transiiverite ja patch-paneelidega. OM4 mitmemoodikiud ja 50 µm südamiku läbimõõt toetavad suuremat ribalaiust ja paremat modaaldispersiooni jõudlust võrreldes madalama klassi mitmemooditüüpidega, võimaldades usaldusväärseid lühimaa kiirühendusi. LSZH-sarnane leegiaeglustav kest parandab ohutust kitsastes ruumides ja 3 m pikkus sobib ühendamiseks riiulites ja külgnevate seadmete vahel.

Sobib

• Andmekeskuse patch-ühendused ja riiulilt-riiulile ühendused
• InfiniBand ja kiired serveriühendused
• MTP magistraaltorude ühendamine LC-põhiste transiiverite või patch-paneelidega
• Lühimaa mitmemoodilised ühendused telekomiruumides ja seadmekappides

Peamised spetsifikatsioonid

• Kiu tüüp: OM4 mitmemoodiline, laseroptimeeritud
• Südamiku läbimõõt: 50 µm
• Pikkus: 3 m
• Konnektori konfiguratsioon: MTP (mitmekiuline) kuni 4 × LC duplex
• Edastus: täisdupleks
• Kesta värv: beež
• Kesta omadused: leegiaeglustav (LSZH-tüüpi)

Kasutamine

Paigaldage MTP-konnektor vastavasse mitmekiulisse MTP-porti või adapterisse magistraalpaneelidel või -moodulitel, tagades õige polaarsuse ja võtme joonduse. Ühendage individuaalsed LC duplex-konnektorid LC-transiiveri portidesse või patch-paneeli adapteritesse, järgides standardset duplex-suunitlust saatmise ja vastuvõtu kanalite jaoks. Suunake kaabel kaablihaldurites või -rennides, et vältida järske paindeid ja mehaanilist pinget; säilitage määratud minimaalne painderaadius mitmemoodikiu puhul. Kontrollige ühendusi ja tehke optilisi teste (sisestuskadu, tagasipeegelduskadu) pärast paigaldamist, et kinnitada lingi jõudlust.

Soovitused

Käsitsege konnektoreid korpuse juurest, hoidke otspinnad puhtad ja kaitske tolmukorkidega, kui neid ei kasutata, ning kasutage enne ühendamist sobivat kiudude puhastusvahendit. Parima tulemuse saamiseks andmekeskuse keskkondades ühendage see OM4 MTP-4xLC kaabel ühilduvate MTP-adapterite ja LC-transiiveritega, mis on hinnatud mitmemoodiliseks tööks, ning järgige tootja polaarsuse juhiseid paralleelsete optikaseadmete linkide jaoks.
